概览

优势和特点

  • 在52引脚LQFP和56引脚LFCSP封装中集成八通道DAC
  • 确保的16/14 bits单调性
  • 额定输出电压范围:-10 V~+10 V
  • 可提供多种输出范围
  • 温度监控功能
  • 通道监控多路复用器
  • 数字复位(RESET
  • 欲了解更多信息,请参考数据手册

产品详情

AD5362/AD5363在一个56引脚LFCSP封装或52引脚LQFP封装中集成了八通道的16/14-bit DAC。它提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整,以去除误差。更灵活的是,器件被分为2组,每组4个DAC,每组的输出范围能够由一个失调DAC进行独立调整。

AD5362/AD5363提供VSS从-4.5 V 到-16.5 V、VDD从+8 V 到+16.5 V宽电压范围内的可靠工作。负载电流为1mA时,输出放大器的裕量需求为1.4 V。

AD5362/AD5363具有与SPI®、QSPI、MICROWIRE和DSP接口标准兼容的高速串行接口,能够处理高达50 MHz的时钟速率。通过将LDAC输入引脚拉低,所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

  • 仪器仪表
  • 工业控制系统
  • 自动测试设备(ATE)的电平设置
  • 可变光学衰减器(VOA)
  • 光学线卡

Data Sheet, Rev. A, 3/08

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

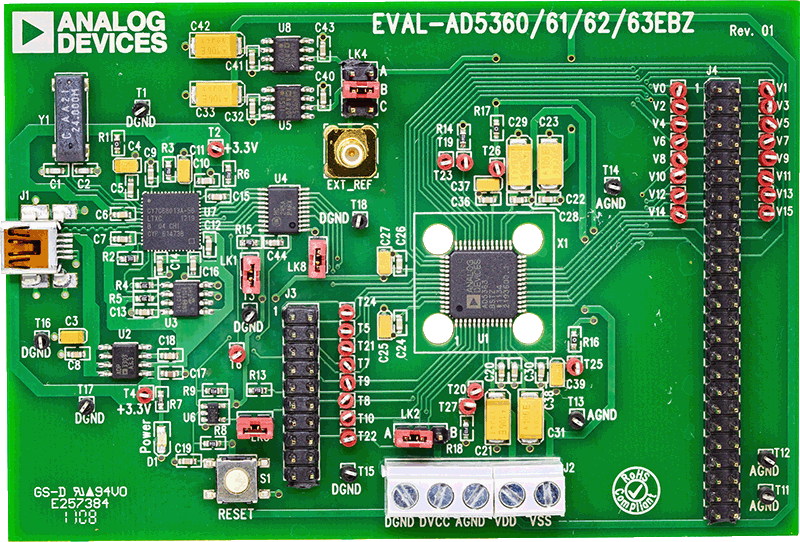

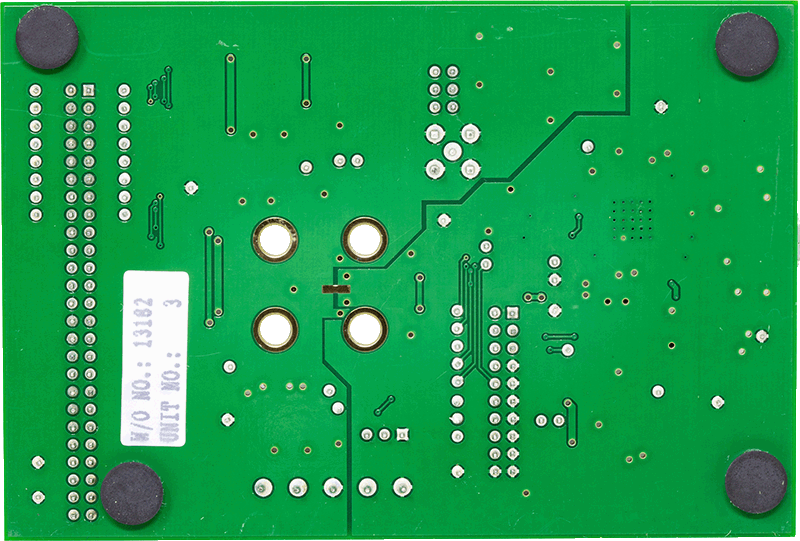

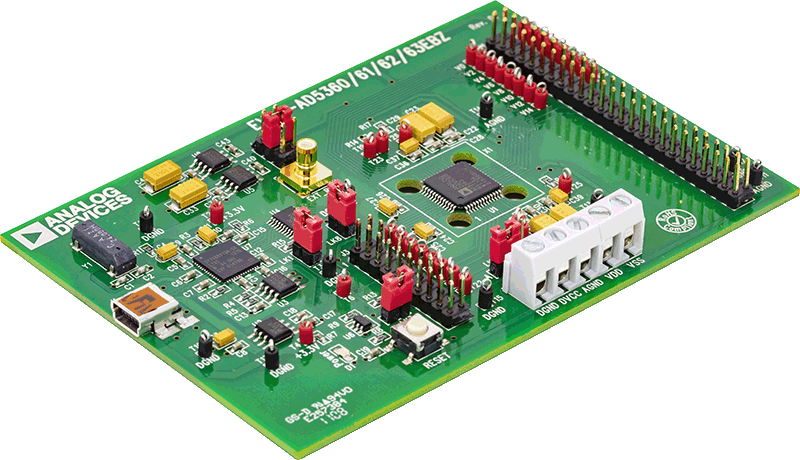

评估套件 (1)

软件代码及系统需求

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
