AD5362

量产

8通道、16位、串行输入、电压输出DAC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 8通道DAC,采用52引脚LQFP和56引脚LFCSP封装
  • 保证16/14位单调性
  • 额定输出电压范围:-10 V至+10 V
  • 可提供多种输出范围
  • 温度监控功能
  • 通道监控多路复用器
  • 清零至用户定义SIGGNDx的清零功能
  • 欲了解更多信息,请参考数据手册

AD5362/AD5363在单个56引脚LFCSP或52引脚LQFP封装中集成了8个16/14位DAC。它提供的缓冲电压输出范围为基准电压的四倍。各DAC的增益和失调可以独立进行调整,以消除误差。该器件分成两组,每组4个DAC,具有更高的灵活性,且每组的输出范围可单独通过一个偏移DAC调节。

AD5362/AD5363可在VVSS从-4.5 V 到-16.5 V以及VDD从+8 V 到+16.5 V的宽电源范围内保证工作。负载电流为1 mA时,输出放大器的裕量要求为1.4 V。

AD5362/AD5363具有与SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口,能够处理高达50 MHz的时钟速度。通过将LDAC输入拉低,所有输出可以同时更新。每个通道都具有可编程增益和失调调整寄存器。

各DAC输出均根据外部SIGGND输入进行片内放大和缓冲。也可以通过CLR引脚切换至SIGGND。

应用

  • 仪器仪表
  • 工业控制系统
  • 自动测试设备(ATE)的电平设置
  • 可变光学衰减器(VOA)
  • 光学线卡

数据手册,Rev. A,3/08

AD5362
8通道、16位、串行输入、电压输出DAC
AD5362/AD5363 Functional Block Diagram AD5362/AD5363 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源


工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

eval board
EVAL-AD5362

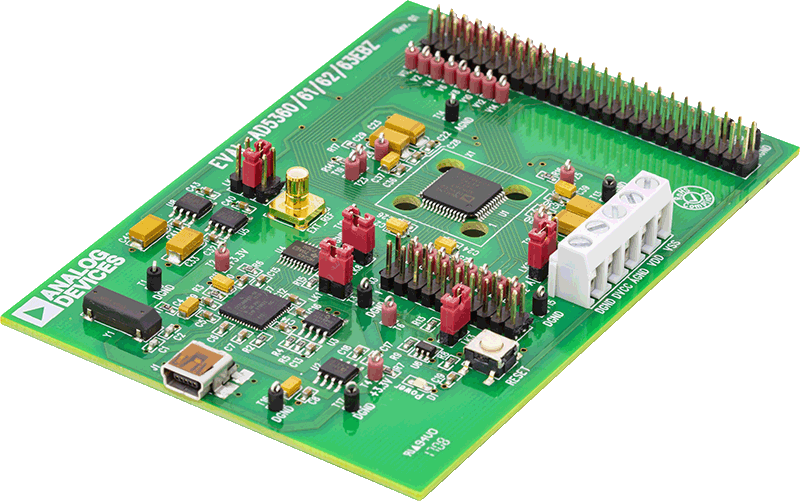

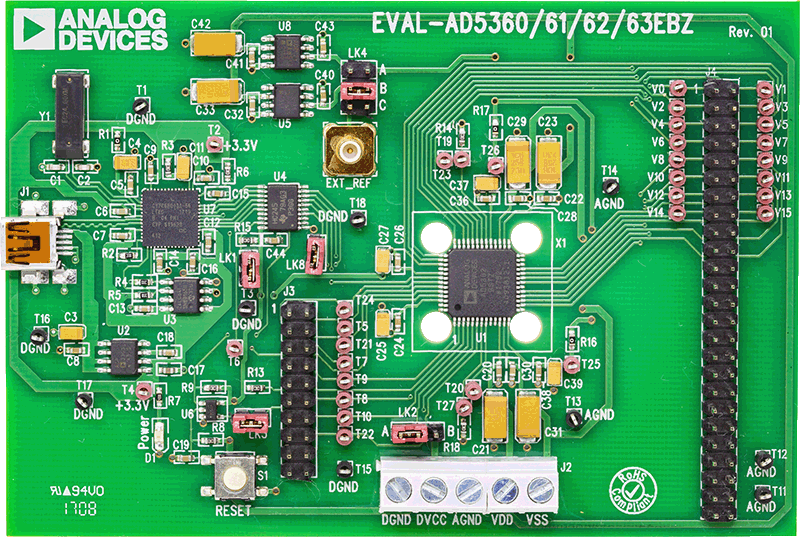

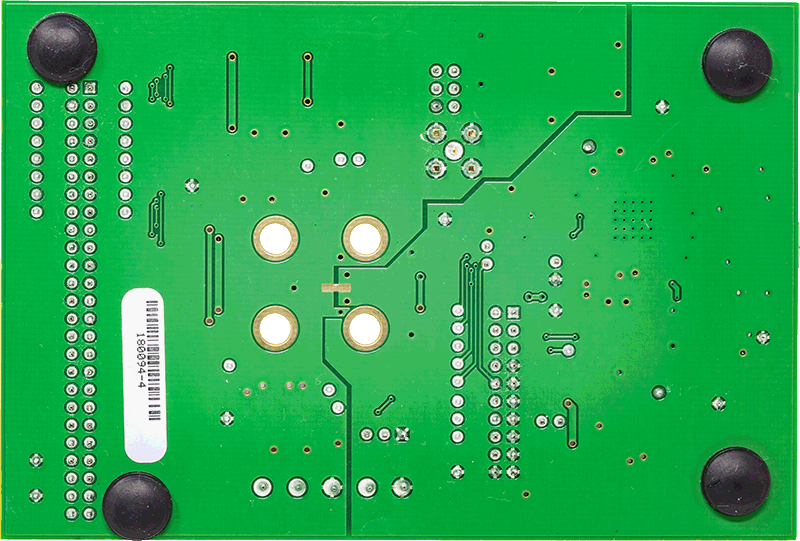

AD5362 评估板

产品详情

AD5362评估板可用作独立板,使用外部DSP或微控制器进行控制,或者可连接到PC。还提供软件,可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。


请注意:该评估软件无法在Windows 8或Windows 10上运行(USB驱动程序不兼容Windows 7以上版本的操作系统)。

EVAL-AD5362
AD5362 评估板
EVAL-AD5362EBZANGLE-web EVAL-AD5362EBZBOTTOM-web EVAL-AD5362EBZTOP-web
