AD5360

16通道、14-Bit、串行输入、电压输出型DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 在52引脚LQFP封装中集成16通道DAC
  • 确保的16/14 bits单调性
  • 额定输出电压范围:-10 V~+10 V
  • 可提供多种输出范围
  • 温度监控功能
  • 通道监控多路复用器
  • 数字复位(RESET
  • 对用户定义的SIGGNDx进行清零

更多细节
show more Icon
AD5360/AD5361在一个52引脚LQFP封装中集成了16通道的16-/14-bit DAC。它提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整,以去除误差。更灵活的是,器件被分为2组,每组8个DAC,每组的输出范围都能够由一个失调DAC进行独立调整。



AD5360/AD5361提供VSS从-4.5 V 到-16.5 V、 VDD从+8 V 到+16.5 V宽电压范围内的可靠工作。负载电流为1mA时,输出放大器的裕量需求为1.4 V。

AD5360/AD5361具有与SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容的高速4线串行接口,能够处理高达50 MHz的时钟速率。通过将LDAC输入引脚拉低,所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

  • 仪器仪表
  • 工业控制系统
  • 自动测试设备(ATE)的电平设置
  • 可变光学衰减器(VOA)
  • 光学线卡

Data Sheet, Rev. A, 2/08

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD5360-WAFER
  • HTML
  • HTML
AD5360BCPZ
  • HTML
  • HTML
AD5360BCPZ-REEL7
  • HTML
  • HTML
AD5360BSTZ
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 16, 2009

- 09_0027

Conversion to Laser Mark for the LQFP Packages (Single Grades)

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 16, 2009

- 09_0027

arrow down

Conversion to Laser Mark for the LQFP Packages (Single Grades)

评估套件

评估套件 1

reference details image

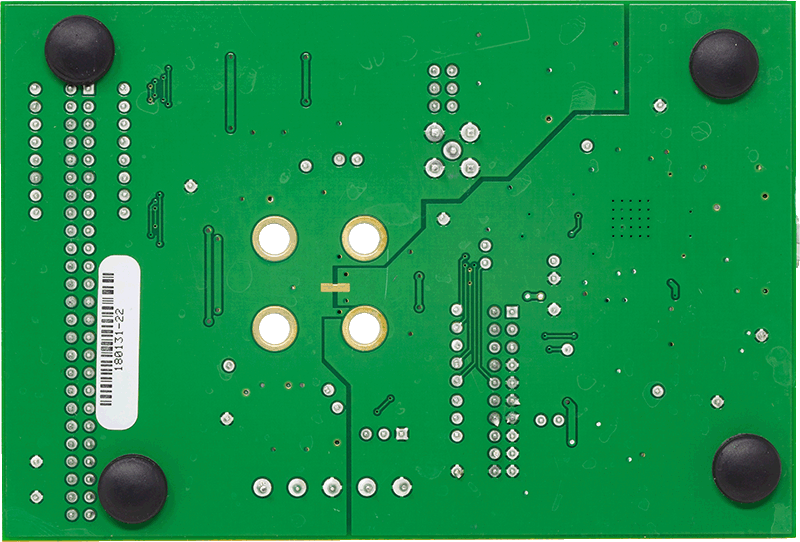

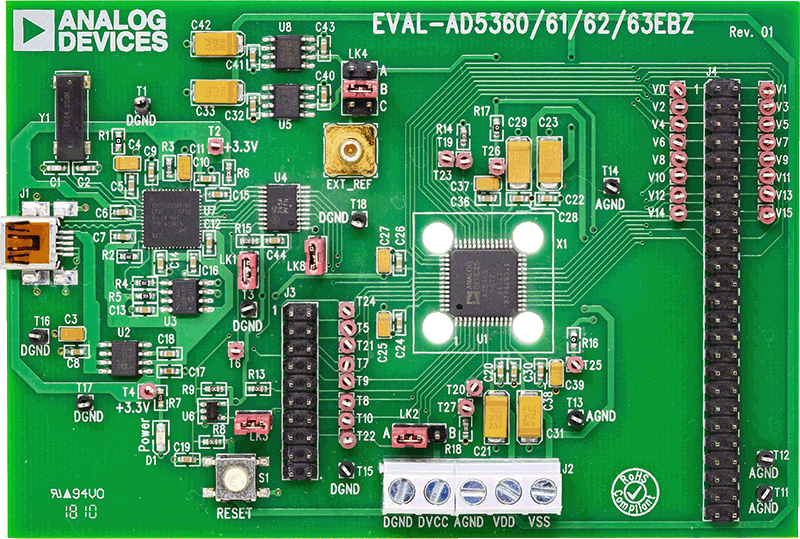

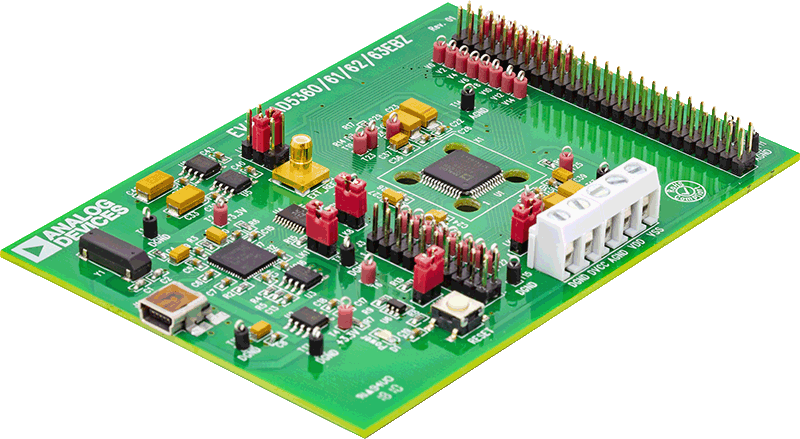

EVAL-AD5360

AD5360 评估板

zoom

EVAL-AD5360

AD5360 评估板

产品详情

AD5360评估板可用作独立板,使用外部DSP或微控制器进行控制,或者可连接到PC。还提供软件,可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。


请注意:该评估软件无法在Windows 8或Windows 10上运行(USB驱动程序不兼容Windows 7以上版本的操作系统)。
