AD5328

量产

2.5 V至5.5 V、八通道、电压输出12位DAC，采用16引脚TSSOP封装

产品模型: 5

Viewing:

概述

AD5308：一个16引脚TSSOP封装中集成8个缓冲8位DAC，A级：±1 LSB INL，B级：±0.75 LSB INL
AD5318：一个16引脚TSSOP封装中集成8个缓冲10位DAC，A级：±4 LSB INL，B级：±3 LSB INL
AD5328：一个16引脚TSSOP封装中集成8个缓冲12位DAC，A级：±16 LSB INL，B级：±12 LSB INL
低功耗工作：0.7 mA （3 V）
掉电模式功耗：120 nA (3 V)，400 nA (5 V)
双缓冲输入逻辑

通过设计对所有代码保证单调性
可选缓冲/无缓冲/_DD 基准电压输入
输出范围：0 V至V_REF或0 V至2_REF
上电复位至0 V
可编程能力
各通道可单独进入省电模式
同时更新各输出(LDAC)
低功耗，SPI^®、QSPI^™、MICROWIRE^™、DSP兼容三线式串行接口

AD5308/AD5318/AD5328分别是八通道、8/10/12位缓冲电压输出DAC，采用16引脚TSSOP封装。这些器件采用2.5 V至5.5 V单电源供电，3 V时典型功耗为0.7 mA。内置的片内输出放大器能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。AD5308/AD5318/AD5328采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

八个DAC的基准电压从两个基准电压引脚获得（一个引脚对应四个DAC）。这些基准电压输入可以配置为缓冲、无缓冲或VDD输入。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。利用异步LDAC 输入则可以同时更新所有DAC的输出。此外还具有省电特性，可将功耗降至400 nA（5 V，3 V时为120 nA）。DAC的8个通道可以各自独立地进入省电模式。

三款器件都采用相同的引脚排列，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。

应用

便携式电池供电仪表

数字增益和失调电压调整

可编程电压源和电流源

光纤网络

自动测试设备

移动通信

可编程衰减器

工业过程控制

产品模型: 5

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5328ARUZ	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5328ARUZ-REEL7	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5328BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5328BRUZ-REEL	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5328BRUZ-REEL7	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
AD5328ARUZ	量产
AD5328ARUZ-REEL7	量产
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5328ARUZ	量产
AD5328ARUZ-REEL7	量产
AD5328BRUZ	量产
AD5328BRUZ-REEL	量产
AD5328BRUZ-REEL7	量产
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
AD5328BRUZ	量产
AD5328BRUZ-REEL	量产
AD5328BRUZ-REEL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
基准电压源 6
REF192	量产	2.5V精密、微功耗、低压差、低压基准电压源
ADR3425	量产	微功耗、高精度2.5V基准电压源
ADR4525	量产	超低噪声、高精度2.5V基准电压源
REF195	量产	5.0V精密、微功耗、低压差、低压基准电压源

ADR4550	量产	超低噪声、高精度5.0V基准电压源
ADR435	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
接口收发器和隔离器 2
ADUM1300	量产	三通道数字隔离器
ADUM1310	量产	三通道数字隔离器
运算放大器 4
AD820	量产	单电源、轨到轨、低功耗、FET输入运算放大器
OP295	量产	轨到轨双通道运算放大器
AD8638	量产	16 V自稳零、轨到轨输出运算放大器
AD8639	量产	16V 自稳零、轨对轨输出运算放大器(双通道)

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

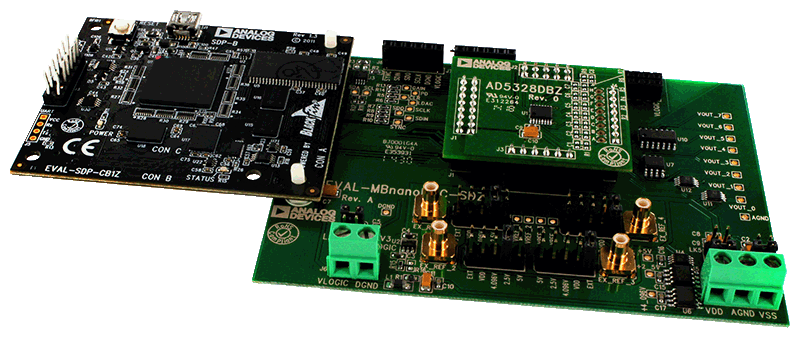

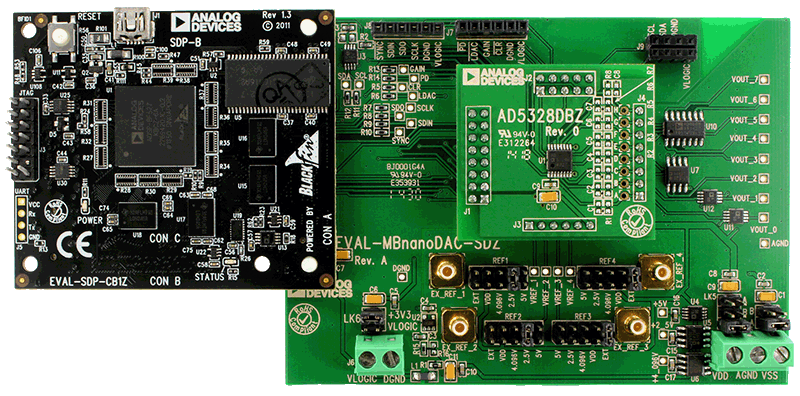

AD5328DBZ评估板
