AD5144

量产

四通道、256位、I2C/SPI、非易失性数字电位计

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 10 kΩ和100 kΩ电阻可选
  • 电阻容差：8%（最大值）
  • 游标电流：±6 mA
  • 低温度系数：35 ppm/°C
  • 宽带宽：3 MHz
  • 快速启动时间：< 75 μs
  • 线性增益设置模式
  • 单电源及双电源供电
  • 独立逻辑电源：1.8 V至5.5 V
  • 宽工作温度范围：−40°C至+125°C
  • 4 mm × 4 mm封装可选
AD5144-EP支持防务和航空航天应用（AQEC标准）
  • 下载AD5144-EP数据手册 (PDF)
  • 军用温度范围（−55℃至+125℃）
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 产品变更通知
  • 认证数据可应要求提供
  • V62/20603

AD5124/AD5144/AD5144A 电位计为128/256位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，Ax、Bx和Wx引脚提供最高±6mA的电流密度。

低电阻公差和低标称温度系数简化了开环应用和需要公差匹配的应用。

线性增益设置模式允许对数字电位计端子 RAW 和 RWB 两串电阻之间的电阻值独立编程，使电阻匹配非常精确。

宽带宽和低总谐波失真(THD)确保对于交流信号具有较佳性能，适合滤波器设计。

在电阻阵列末端的低游标电阻仅40 Ω，允许进行引脚到引脚连接。

游标电阻值可通过一个 SPI-/I2C 兼容数字接口设置，也可利用该接口回读游标寄存器和EEPROM内容。

AD5124/AD5144/AD5144A采用紧凑型24引脚、4 mm × 4 mm LFCSP封装以及20引脚TSSOP封装。保证工作温度范围为−40°C至+125°C的扩展工业温度范围。

应用

  • 便携式电子设备的电平调整
  • LCD面板亮度和对比度控制
  • 可编程滤波器、延迟和时间常数
  • 可编程电源
AD5144-EP支持防务和航空航天应用（AQEC标准）。

AD5144
四通道、256位、I2C/SPI、非易失性数字电位计
AD5124/AD5144 Functional Block Diagram AD5124/AD5144 Functional Block Diagram AD5124/AD5144 Pin Configuration AD5124/AD5144 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 3

用户手册 2

应用笔记 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

IBIS 模型 1

SPICE 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5144-2DBZ

Evaluating the AD5144 Digital Potentiometer

立即购买 更多内容

特性和优点

  • Full featured evaluation board for the AD5144 in conjunction with low voltage digital potentiometer (digiPOT) motherboard (EVAL-AD5144-2DBZ)
  • Various test circuits
  • Various power solutions
  • Various AC/DC input signals
  • PC control in conjunction with the Analog Devices, Inc., EVALSDP-CK1Z (SDP-K1) controller board

产品详情

This user guide describes the evaluation board for evaluating the AD5144—a digital potentiometer with 256 positions and nonvolatile memory. With versatile programmability, the AD5144 allows multiple modes of operation, including read/write access to the RDAC and electrically erasable programmable read-only memory (EEPROM) registers, increment/decrement of resistance, resistance changes in ±6dB scales, wiper setting readback, and extra EEPROM for storing user-defined information, such as memory data for other components or a lookup table.

The AD5144 supports dual supply (±2.25V to ±2.75V) operation and single supply (2.3V to 5.5V) operation, making the device suitable for battery-powered and other applications. The EVAL-MBLV- ARDZ incorporates an internal power supply from the USB and provides on-board 5V, 3V, and +2.5V/−2.5V supplies to EVALAD5144- 2DBZ.

The EVAL-MB-LV-ARDZ interfaces with the USB port of a PC through the system demonstration platform (SDP-K1) controller board. The ACE software is available for download on the EVALAD5144- 2DBZ product page. This software enables the user to program the AD5144. A peripheral module interface (PMOD) connection is also available that allows the connection of different microcontrollers to the EVAL-MB-LV-ARDZ without the SDP-K1 controller board. Note that when a microcontroller is used through the PMOD connection, the SDP-K1 board must be disconnected, and the user cannot use the ACE software.

Complete specifications for the AD5144 part can be found in the AD5144 data sheet, which is available from Analog Devices and must be consulted in conjunction with this user guide when using the evaluation board.

eval board
schematic 4
EVAL-AD5144

AD5144 评估板

立即购买 更多内容

特性和优点

  • 可配合低压digiPOT母板(EVAL-MB-LV-SDZ)使用的全功能评估板
  • 各种测试电路
  • 各种交流/直流输入信号
  • 通过单独购买的系统演示平台（SDP-B或SDP-S）进行PC控制
  • PC控制软件

产品详情

AD5144具有多功能的编程能力，支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据或查找表。


AD5144支持±2.25 V至±2.75 V双电源和2.3 V至5.5 V单电源供电，适合电池供电应用及许多其他应用。此外，AD5144可配置为多功能I2C或SPI串行接口。EVAL-AD5144DBZ可在单电源或双电源模式下工作，从USB内部电源供电。


可在AD5144数据手册中找到AD5144部件的完整技术规格。
EVAL-AD5144-2DBZ
Evaluating the AD5144 Digital Potentiometer

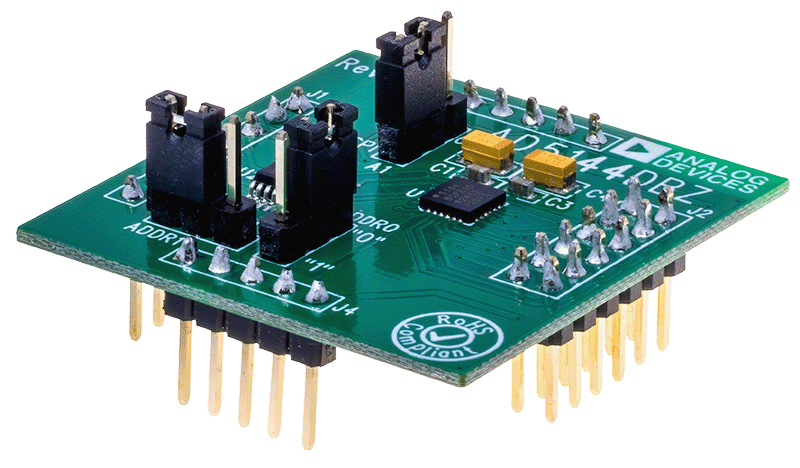

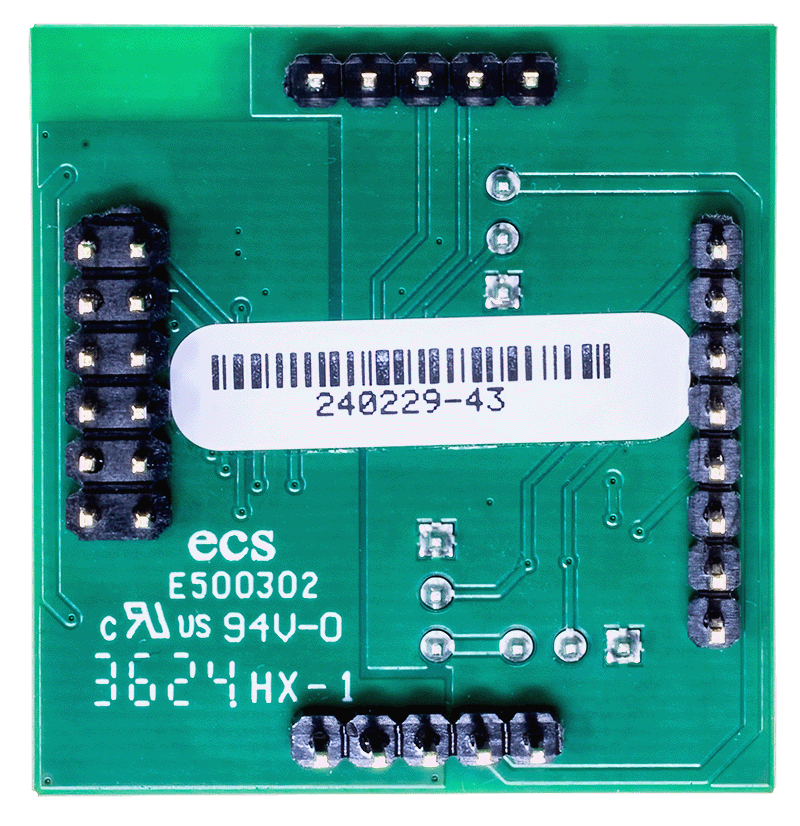

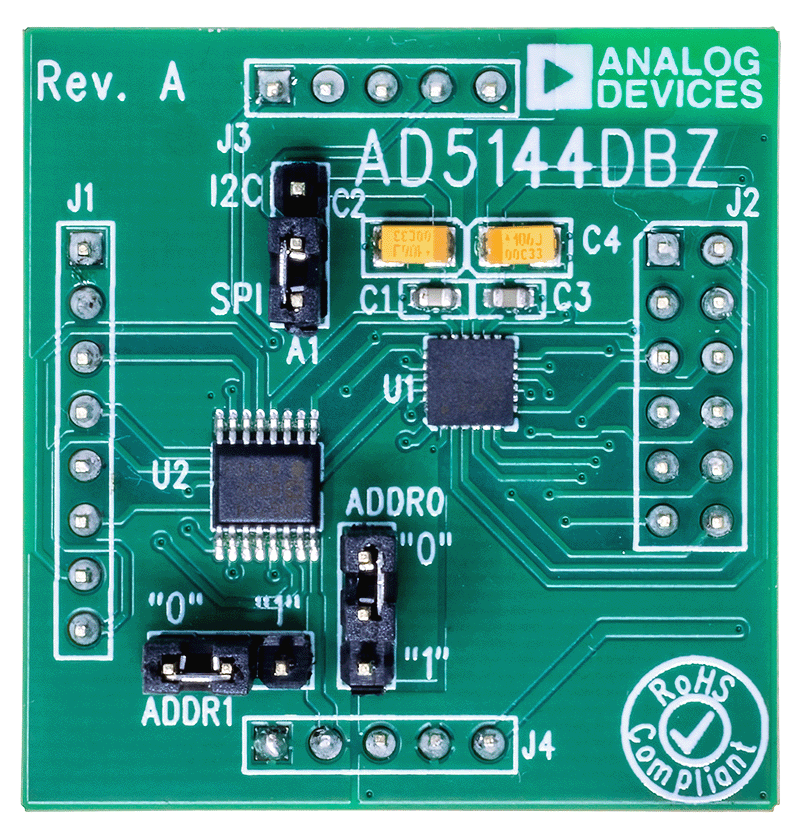

EVAL-AD5144-2DBZ Board Photo Angle View EVAL-AD5144-2DBZ Board Photo Top View EVAL-AD5144-2DBZ Board Photo Bottom View
EVAL-AD5144
AD5144 评估板

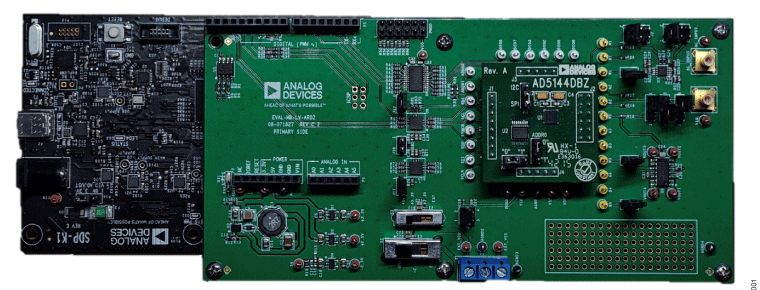

AD5144 2DBZ UG 469 TOP
