概览
优势和特点
- 10 kΩ和100 kΩ电阻可选
- 电阻容差：8%（最大值）
- 游标电流：±6 mA
- 低温度系数：35 ppm/°C
- 宽带宽：3 MHz
- 快速启动时间：< 75 μs
- 线性增益设置模式
- 单电源及双电源供电
- 独立逻辑电源：1.8 V至5.5 V
- 宽工作温度范围：−40°C至+125°C
- 4 mm × 4 mm封装可选
产品详情

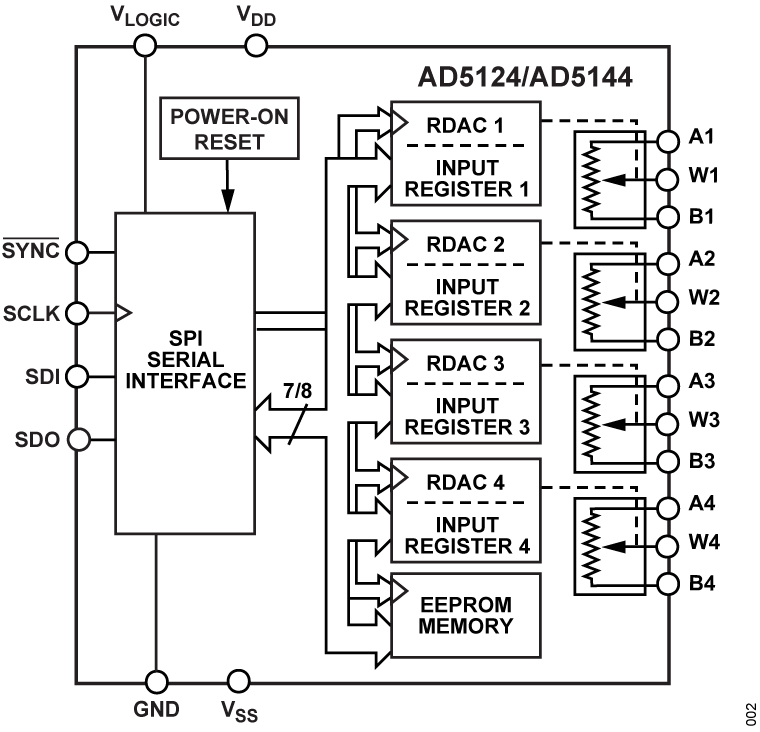

AD5124/AD5144/AD5144A电位计为128/256位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，Ax、Bx和Wx引脚提供最高±6mA的电流密度。
低电阻容差和低标称温度系数简化了开环应用和需要容差匹配的应用。

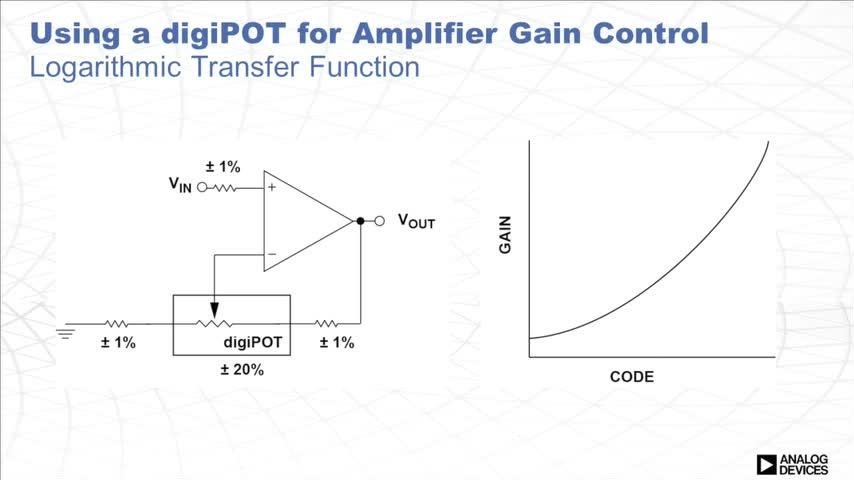

线性增益设置模式允许对数字电位计端子RAW和RWB之间的电阻独立编程，使电阻匹配非常精确。
宽带宽和低总谐波失真(THD)确保对于交流信号具有较佳性能，适合滤波器设计。
在电阻阵列末端的低游标电阻仅40 Ω，允许进行引脚到引脚连接。
游标电阻值可通过一个SPI/I2C兼容数字接口设置，也可利用该接口回读游标寄存器和EEPROM内容。

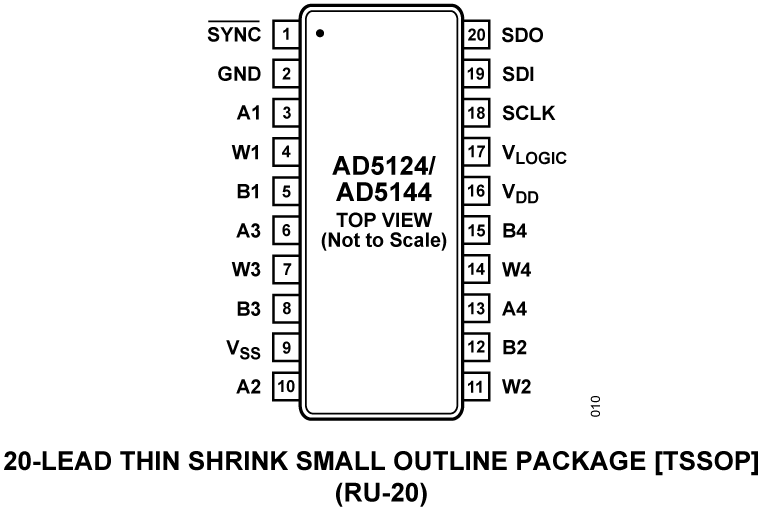

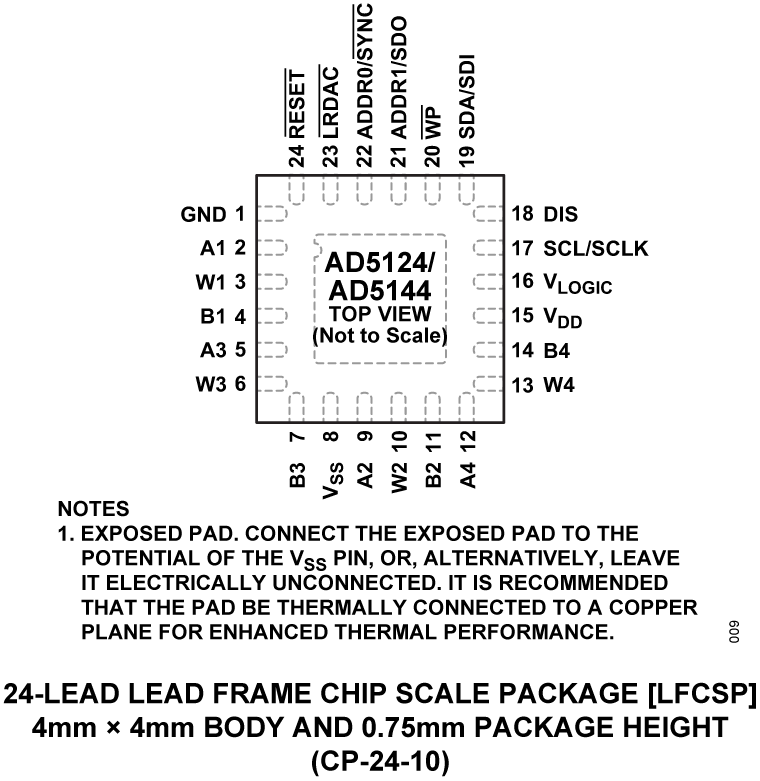

AD5124/AD5144/AD5144A采用紧凑型24引脚、4 mm × 4 mm LFCSP封装以及20引脚TSSOP封装。保证工作温度范围为−40°C至+125°C的扩展工业温度范围。
应用
- 便携式电子设备的电平调整
- LCD面板亮度和对比度控制
- 可编程滤波器、延迟、时间常数
- 可编程电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
