AD4110-1

具有 24 位 ADC 且适用于工业过程控制系统的通用输入模拟前端

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 2 个软件可编程输入端子
    • 电流高达 ±20 mA
    • 电压高达 ±10 V
    • 热电偶
    • RTD
  • 取代现有的 3 端子解决方案
  • 为环路供电电流传感器提供现场电源
  • 高达 ±30 V 的高压输入过压保护
  • 内部电流检测电阻器
  • 可选择使用外部电流检测电阻器
  • 即使没有电源，也采用限流输入
  • 超量程和开路检测诊断功能
  • 快速灵活的输出数据速率：5 SPS 至 125 kSPS
    • 62 kSPS 时 16 个无噪声位
    • 2.5 kSPS 时 18 个无噪声位
    • 50 SPS/60 SPS 时 20 个无噪声位
  • 同时进行 50 Hz 和 60 Hz 抑制
  • 通过串行接口执行配置和诊断
    • 与 SPI®、QSPI™、MICROWIRE® 和 DSP 兼容的 4 线接口
  • 电源：±12 V 至 ±20 V、+5 V
  • 工作温度：−40°C 至 +105°C
  • 封装：40 引脚 6 mm × 6 mm LFCSP
更多细节
show more Icon

AD4110-1 是一款完整的单通道通用输入模数转换前端，适用于需要灵活传感器类型的工业过程控制系统。

高压输入完全可通过软件针对电流或电压信号进行配置，并允许直接连接所有标准工业模拟信号源，如 ±20 mA、±4 mA 至 ±20 mA、±10 V 以及所有热电偶类型。可为环路供电电流输出传感器提供现场电源。此器件包括用于电阻温度检测器 (RTD) 传感器和其他电阻传感器的一系列激励电流源。集成的全差分可编程增益放大器 (PGA) 提供从 0.2 到 24 的 16 种增益设置。

高压输入可以编程为在电压模式或电流模式下上电。当编程为电流模式时，即使在没有系统模块电源的情况下，独特的输入电路架构也为环路电流提供了路径。

AD4110-1 提供了内部前端诊断功能来指示过压、欠压、开路、过流和过温情况。高压输入具有热保护、过流限制和过压保护。

AD4110-1 集成了精密的 24 位 Σ-Δ 模数转换器 (ADC)，转换速率为 5 SPS 到 125 kSPS，支持同时进行 50 Hz 和 60 Hz 噪声抑制。

应用

  • 过程控制和工业自动化
  • 远程和分布式控制系统
  • 仪器仪表和测量
  • 传感器和数据采集
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD4110-1

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/29/2019
英文

AD4110-1: Universal Input Analog Front End with 24-Bit ADC for Industrial Process Control Systems Data Sheet (Rev.0)

打开PDF文件

redirect
1.37 M
download

下载 PDF

PDF Vector

PDF

更新 03/29/2019
日文

AD4110-1: 24 ビット ADC 搭載の工業用プロセス制御システム向け汎用入力アナログ・フロント・エンド データシート

打开PDF文件

redirect
1.37 M
download

下载 PDF

应用笔记

3

PDF Vector

PDF

更新 03/29/2019
英文
AN-1417: Overvoltage Robustness Testing in the AD4110-1 (Rev.0) redirect icon

458.85 K

download

下载 PDF

PDF Vector

PDF

更新 03/29/2019
中文
AN-1417：AD4110-1中的过压鲁棒性测试 (Rev.0) redirect icon

458.85 K

download

下载 PDF

PDF Vector

PDF

更新 03/29/2019
日文
AN-1417: AD4110-1 における過電圧耐性テスト (Rev.0) redirect icon

1.04 M

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 03/29/2019
英文
UG-1213: Using the EVAL-AD4110-1SDZ Universal Input Analog Front End for Industrial Process Control Systems (Rev.0) redirect icon

2.62 M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD4110-1BCPZ 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD4110-1BCPZ-RL 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD4110-1BCPZ-RL7 40-Lead LFCSP (6mm x 6mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

isoPower1
ADP1031
popup image
Cart

推荐新设计使用

具有七个数字隔离器的三通道隔离式微功耗管理单元

标准数字隔离器1
ADUM1401
popup image
Cart

量产

四通道数字隔离器（3/1通道方向性）

串联基准电压源1
ADR4525
popup image
Cart

推荐新设计使用

超低噪声、高精度2.5V基准电压源

正线性稳压器(LDO)1
ADP7102
popup image
Cart

推荐新设计使用

20 V、300 mA低噪声CMOS LDO

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

reference details image

EVAL-AD4110-1

AD4110-1 评估板

zoom

EVAL-AD4110-1

AD4110-1 评估板

download icon

下载

 print icon

打印

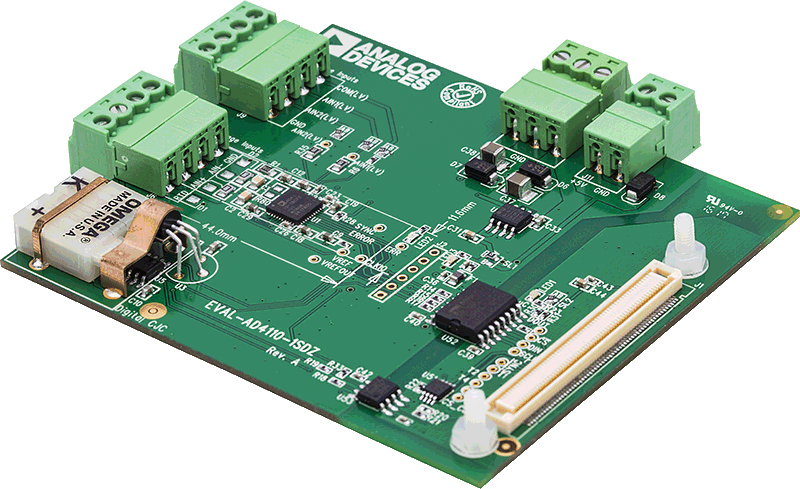

EVAL-AD4110-1
AD4110-1 评估板

特性和优点

  • 适用于 AD4110-1 的功能完备的评估板
  • PC 控制配合 ADI公司的 SDP 一起使用
  • PC 控制软件
    • 与 Windows 7、Windows 8 和 Windows 10 兼容
立即购买 更多内容

产品详情

EVAL-AD4110-1SDZ 用于评估 AD4110-1 模拟前端 (AFE) 的特性。PC 软件可执行文件通过系统演示平台 (SDP) 板经由 USB 控制 AD4110-1。SDP-B 板可以控制评估板，并可借助 AD4110-1 评估软件连接到运行 Windows® 7、Windows 8 或 Windows 10 操作系统的任何 PC 的 USB 端口。

AD4110-1 是一款完整的单通道通用输入模数转换前端，适用于需要灵活传感器类型的工业过程控制系统。

高压输入完全可通过软件针对电流或电压范围进行配置，并允许直接连接所有标准工业模拟信号源，如 ±20 mA、±4 mA 至 ±20 mA、±10 V 以及所有热电偶类型。可为环路供电电流输出传感器提供现场电源。此器件包括用于电阻温度检测器 (RTD) 传感器和其他电阻传感器的一系列激励电流源。集成的可编程增益放大器 (PGA) 提供从 0.2 到 24 的 16 种增益设置。

资料

pdf icon

PDF

UG-1213: Using the EVAL-AD4110-1SDZ Universal Input Analog Front End for Industrial Process Control Systems (Rev.0) Download

2.62 M

pdf icon

PDF

AD4110 Evaluation Board Layout Download

1.11 M

pdf icon

XLS

AD4110 Bill of Materials Download

60.5 K

pdf icon

PDF

AD4110 Evaluation Board Schematic Download

383.2 K

更多 Arrow image

软件

pdf icon

ZIP

AD4110-1 Evaluation Software Download

267.93 M

评估套件1

evaluation kit item images

EVAL-AD4110-1

AD4110-1 评估板
