MAX74821

推荐用于新设计

精密、低噪声、CMOS、轨到轨、输入/输出运算放大器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低失调电压：最大 300μV
  • 低输入偏置电流：最大 5pA
  • 低噪音：9nV/√Hz
  • 宽带宽：10 兆赫
  • 压摆率：5 伏/微秒
  • 高开环增益：120dB
  • 单位增益稳定
  • 单电源供电：5.5 伏
  • 低电源电流：1.15mA/放大器

MAX74821 是一款双轨到轨输入和输出、单电源放大器。MAX74821 具有非常低的失调电压、低输入电压和电流噪声以及宽信号带宽。MAX74821 采用 Analog Devices Inc. 专利的 DigiTrim® 微调技术，可实现卓越的精度，且不会产生与斩波或自动调零技术相关的开关噪声。

低失调、低噪声、极低输入偏置电流和高速度的结合使得该放大器适用于各种各样的应用。滤波器、积分器、光电二极管放大器和高阻抗传感器均受益于性能特征的组合。音频和其他交流应用受益于宽带宽和低失真。这些放大器的应用包括光控制环路、便携式和环路供电仪器以及便携式设备的音频放大。

MAX74821 的额定温度范围为扩展工业温度范围 (−40°C 至 +125°C)。MAX74821 双通道采用 8 引脚 MSOP 封装。

应用

  • 光电二极管放大
  • 光控制环路
  • 电池供电仪器
  • 环路供电仪器
  • 多极滤波器
  • 传感器
  • 条形码扫描器
  • 音频
MAX74821
精密、低噪声、CMOS、轨到轨、输入/输出运算放大器

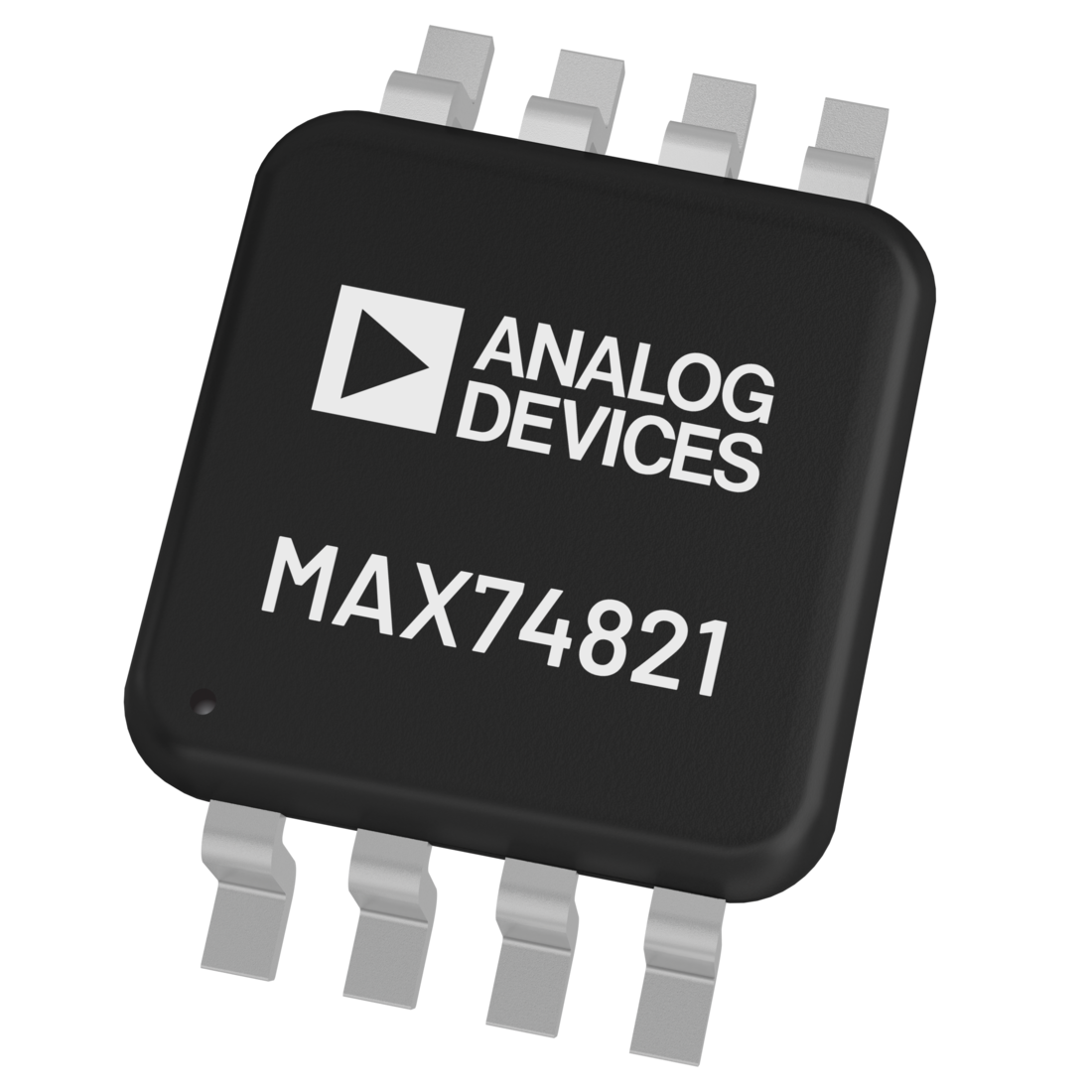

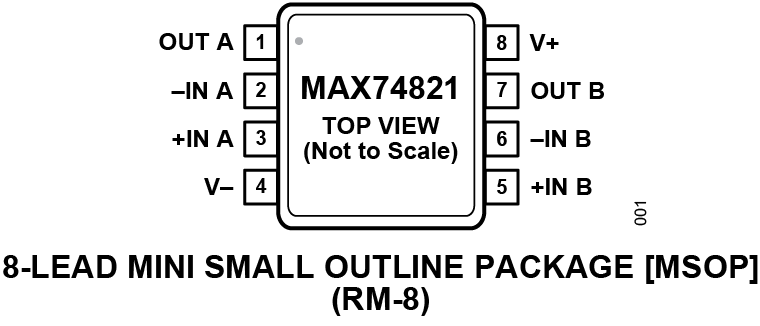

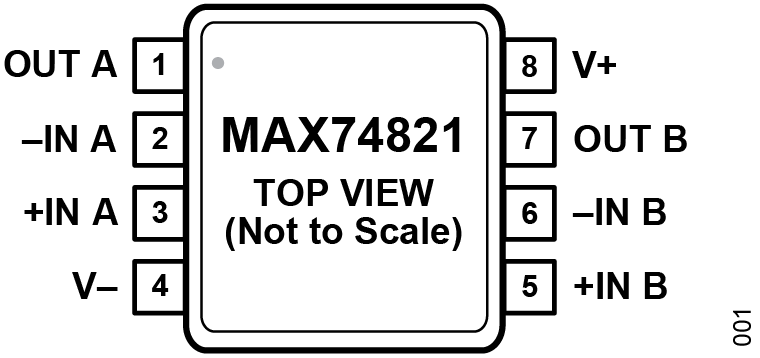

MAX74821 Functional Block Diagram MAX74821 Pin Configuration MAX74821 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-OPAMP-2

EVAL-OPAMP-2评估板

立即购买 更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
  • EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
  • EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
  • EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
EVAL-OPAMP-2
EVAL-OPAMP-2评估板
EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
