MAX74811

推荐用于新设计

5V、CMOS、零漂移、轨到轨、双路运算放大器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单位增益稳定
  • 低失调电压：1 微伏
  • 输入失调漂移：5nV/℃
  • 增益带宽：2.5MHz
  • 轨到轨输入和输出摆幅
  • 5V 单电源供电
  • 高增益和 CMRR：150dB
  • 高 PSRR：120dB
  • 极低的输入偏置电流：150pA（最大值）
  • 低电源电流：800 微安
  • 过载恢复时间：50 微秒
  • 无相位反转

MAX74811 是一款宽带宽自动归零放大器，具有轨到轨输入和输出摆幅以及低噪声。指定采用 5V 单电源供电。

MAX74811 零漂移放大器兼具低成本、高精度和低噪声的特点。此外，MAX74811 大大降低了大多数斩波稳定放大器中的数字开关噪声。

MAX74811 的失调电压仅为 1μV（典型值），漂移为 5nV/°C（典型值），噪声仅为 0.5μV p-p（0.1Hz 至 10Hz）（典型值），非常适合不能容忍误差源的应用。位置和压力传感器、医疗设备和应变计放大器在其工作温度范围内受益于几乎零漂移。许多系统可以利用 MAX74811 提供的轨到轨输入和输出摆幅来降低输入偏置复杂性并最大化信噪比 (SNR)。

MAX74811 的额定温度范围为扩展工业温度范围 (−40°C 至 +125°C)。MAX74811 采用标准 8 引线 MSOP 塑料封装。

应用

  • 压力和位置传感器
  • 应变计放大器
  • 医疗仪器仪表
  • 热电偶放大器
  • 精密电流检测
  • 光电二极管放大器
MAX74811
5V、CMOS、零漂移、轨到轨、双路运算放大器

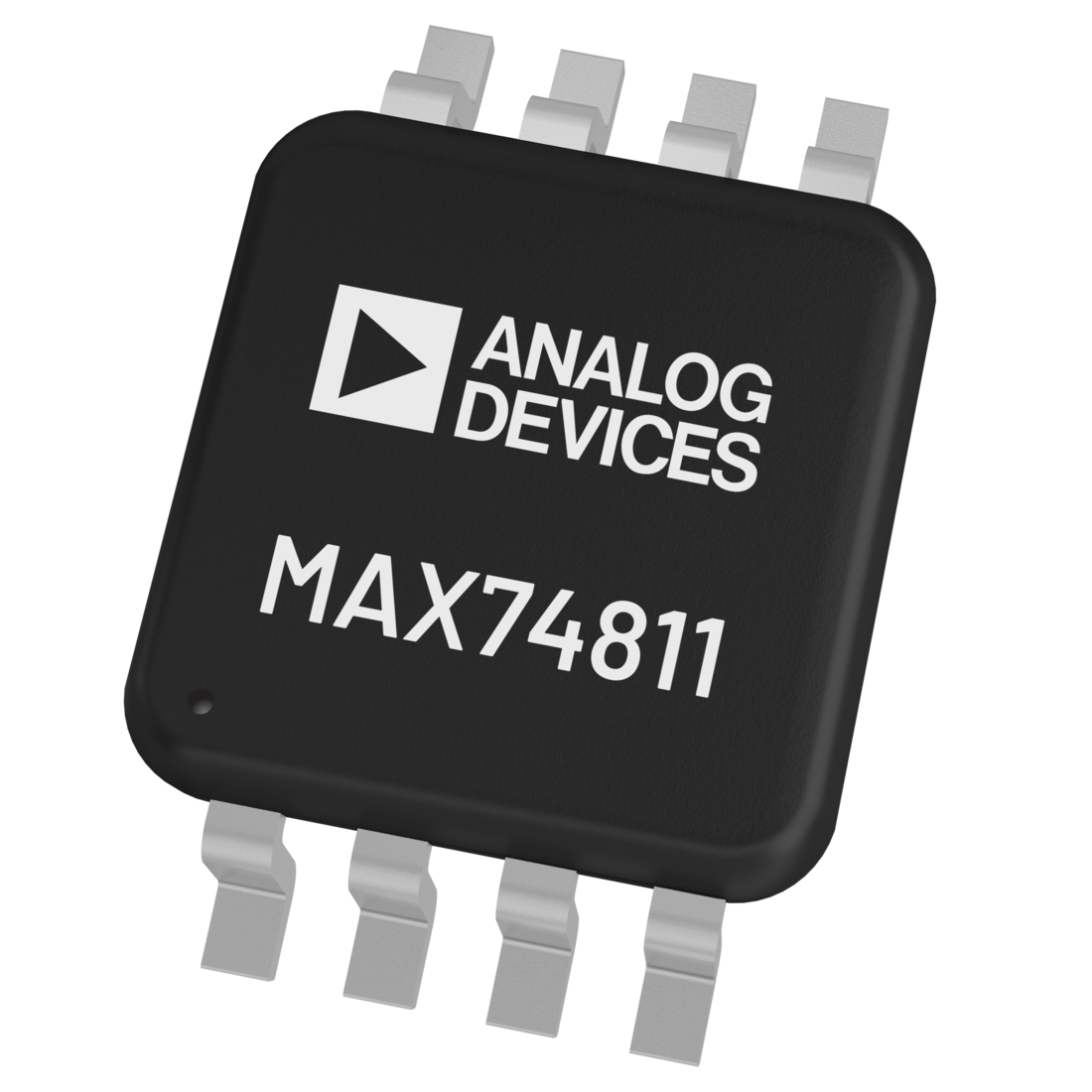

MAX74811 Functional Block Diagram MAX74811 Pin Configuration MAX74811 Chip Illustration
