MAX32662

推荐用于新设计

Arm Cortex-M4处理器，集成带256KB闪存和80KB SRAM的FPU微控制器(MCU)

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 支持高度可靠的低功耗套件的高效微控制器
    • 256KB 闪存
    • 80KB SRAM，可选择保留在较低功耗备份模式
    • 16KB 统一缓存
    • 存储器保护单元 (MPU)
    • 双电源或单电源供电：1.7V 至 3.6V
    • 宽工作温度范围：-40°C 至 +105°C
  • 灵活的时钟源
    • 内部高速：100MHz
    • 内部低功耗：7.3728MHz
    • 超低功耗：80kHz
    • 16MHz–32MHz（需要外部晶振）
    • 32.768kHz（需要外部晶振）
    • 为 CPU 和低功耗定时器提供外部时钟输入
  • 通过电源管理尽可能延长电池应用的续航时间
    • 在有源模式下，0.9V 至 12MHz 时为 50μA/MHz (CoreMark®)
    • 在有源模式下，1.1V 至 100MHz 时为 44μA/MHz (While(1))
    • 在备份模式下，VDDIO = 1.8V 时，整个存储器的保持电流为 2.15μA
    • 在备份模式下，VDDIO = 3.3V 时，整个存储器的保持电流为 2.4μA
    • 350nA 超低功耗 RTC
    • 从低功耗定时器唤醒
  • 最佳外设组合提供平台可扩展性
    • 多达 21 个通用 I/O 引脚
    • 4 通道、12 位、1Msps ADC
    • 两个 SPI 控制器/目标
    • 一个 I2S 控制器/目标
    • 两个 4 线 UART
    • 两个 I2C 控制器/目标
    • 一个 CAN 2.0B 控制器
    • 4 通道标准 DMA 控制器
    • 三个 32 位定时器
    • 一个 32 位低功耗定时器
    • 一个看门狗定时器
    • CMOS 电平 32.768kHz 校准输出
    • AES-128/192/256 硬件加速器

在DARWIN系列中，MAX32662是一款低功耗、经济高效、高集成度32位微控制器，专为小型电池供电器件而设计。它将灵活的外设和功能组合与功能强大、搭载浮点单元(FPU)的Arm ® Cortex®-M4处理器相结合，采用小尺寸封装。

MAX32662支持基于边缘的复杂设计，且不影响电池寿命，它还为传统设计提供简单的低成本升级（从8位或16位微控制器进行升级）。

MAX32662集成256KB闪存和80KB SRAM，可轻松保存传感器代码和复杂算法。外设包括SPI、UART、I2C、I2S、CAN 2.0B和12位ADC。

基于ROM的安全引导加载程序使用256位椭圆曲线数字签名算法(ECDSA-256)加密，以确保客户软件进行可信的认证更新。

该器件采用5mm x 5mm、32引脚TQFN-EP封装。

应用

  • 运动手表
  • 健身监护仪
  • 可穿戴医疗贴片
  • 便携式医疗设备
  • 工业传感器
  • 物联网(IoT)

Arm 和 Cortex 是 Arm Limited 的注册商标。CoreMark 是 EMBCC 的注册商标。
MAX32662
Arm Cortex-M4处理器，集成带256KB闪存和80KB SRAM的FPU微控制器(MCU)

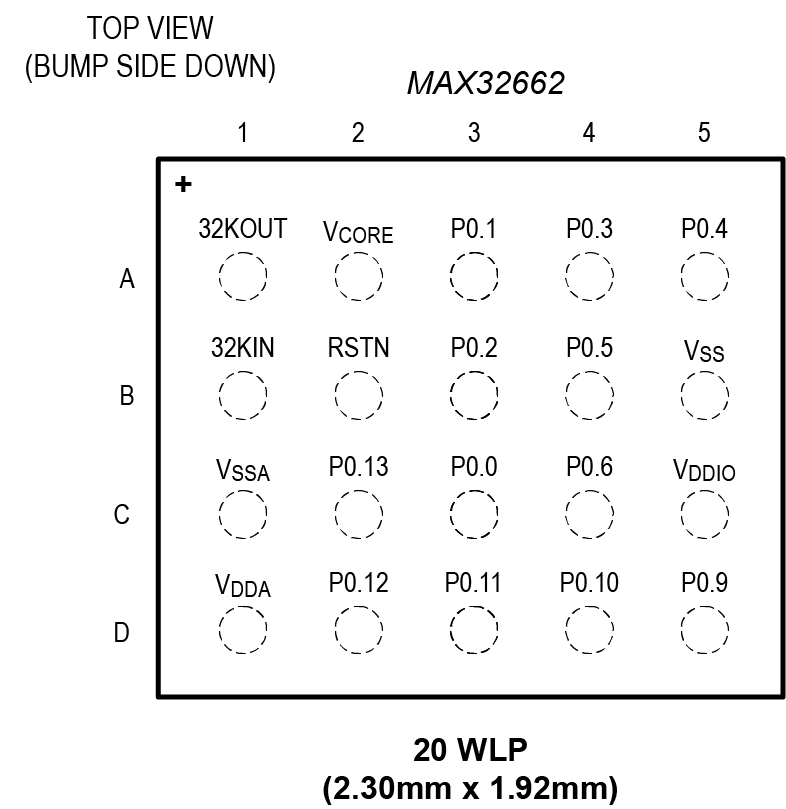

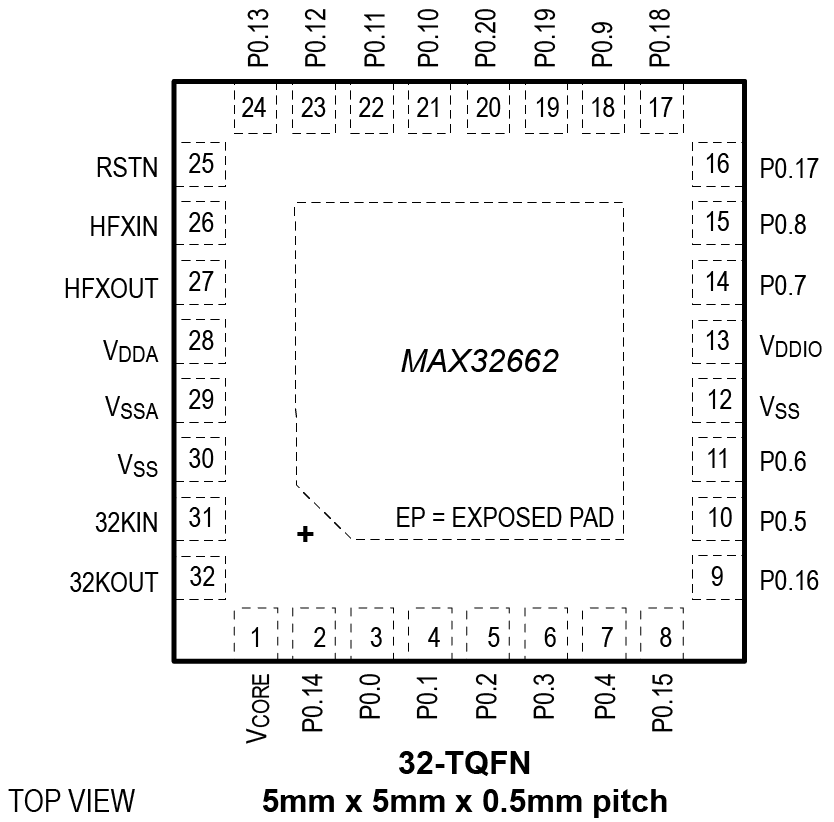

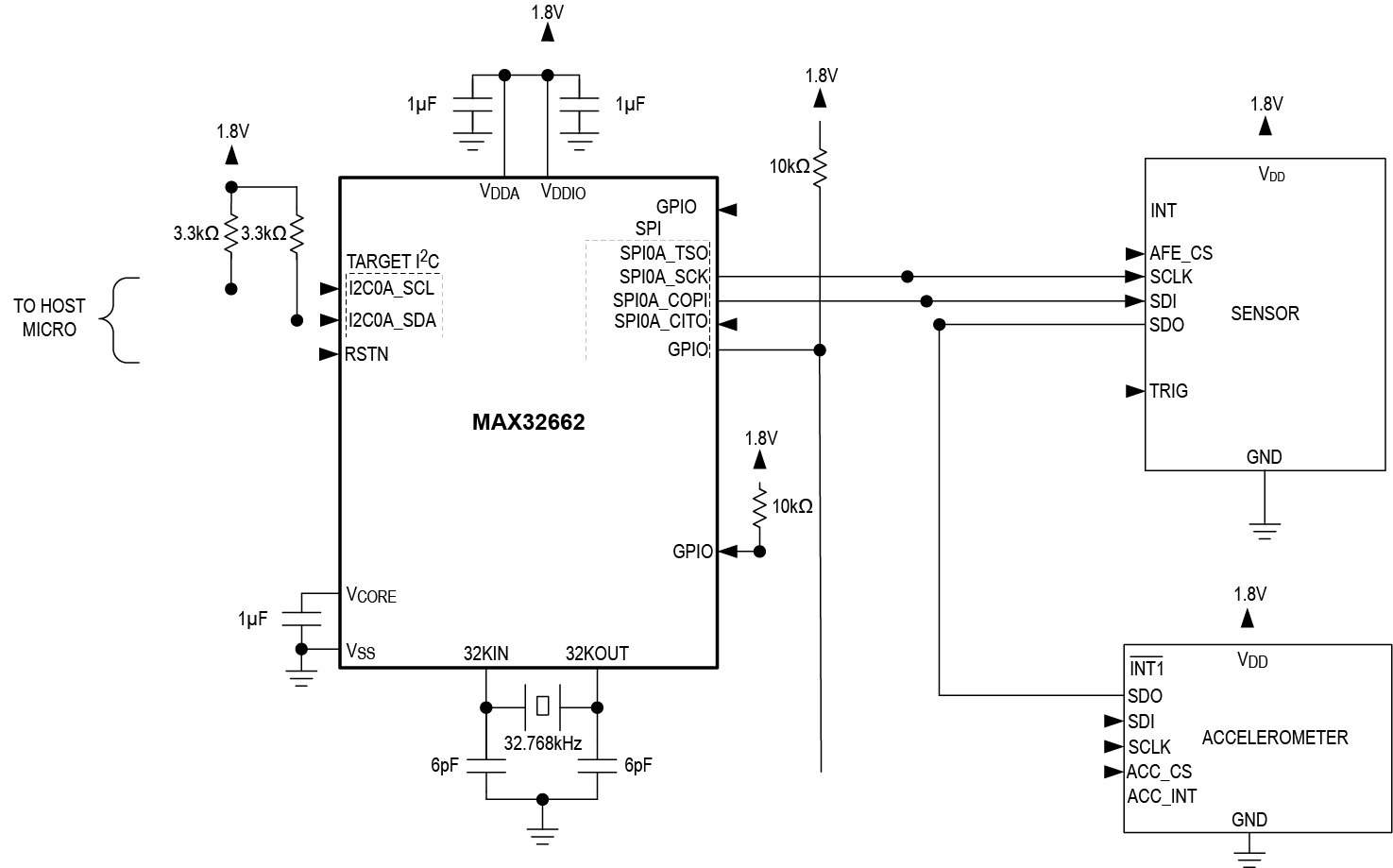

MAX32662 Simplified Block Diagram MAX32662 Typical Application Circuit MAX32662 TQFN Pin Configuration MAX32662 WLP Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

CodeFusion Studio™ 新

屡获殊荣的CodeFusion Studio (CFS)是一款嵌入式软件开发平台，可加速人工智能(AI)嵌入式系统的开发进程。

更多内容

工具及仿真模型

软件开发 5

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX32662EVKIT

MAX32662 评估套件

立即购买 更多内容

特性和优点

  • CAN 总线 2.0B 的 3 引脚接线板
  • 带 SPI 接口的 128 x 128（1.45 英寸）TFT 彩色显示屏
  • 可选的板载高精度基准电压源
  • USB 2.0 Micro-B 转串行 UART
  • 所有 GPIO 信号可通过 0.1 英寸头部访问
  • 可通过 0.1 英寸头部访问的四个模拟输入
  • SWD 10 引脚接头
  • USB 端口提供的评估板功率
  • 板载 LDO 稳压器
  • 通过跳线单独测量所有 IC 电源轨的功率
  • 一个通用 LED
  • 一个通用按钮开关

产品详情

MAX32662 评估套件（EV 套件）提供了一个平台，用于评估 MAX32662 微控制器的功能，该微控制器是一款经济高效、超低功耗、高集成度的 32 位微控制器，专为电池供电套件而设计。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
ADRD3161-01Z

带 CANopen CiA 402 的电机控制模块

立即购买 更多内容

特性和优点

  • 9V 至 70V 直流电源
  • 最大相电流 10A（保守估计）
  • 支持的电机类型：三相无刷直流电机（BLDC）/永磁同步电机（PMSM）、两相双极步进电机、有刷直流电机
  • 支持的编码器类型：ABN（= ABZ、ABI、正交），数字霍尔
  • 隔离式 CAN 总线通信，CANopen CiA 402
  • 可选择焊接制动斩波电阻
  • 可选配机电制动器（仅限无刷直流电机配置）
  • 嵌入式面向场控制算法
  • 无代码运动控制
  • 实时反馈控制

产品详情

ADRD3161-01Z 是一款高性能磁场定向控制 (FOC) 电机驱动模块，专为各种运动控制应用而设计。该电路板以 TMC9660 智能栅极驱动器为核心，支持多种电机类型，包括步进电机、BLDC/PMSM 电机和有刷直流电机，使其既适用于精密运动系统，也适用于通用电机控制。该平台还可容纳正交（ABN/ABZ/ABI）编码器和数字霍尔传感器，从而在需要时实现闭环反馈和高级控制功能。

通过 CANopen CiA‑402 与 ADRD3161-01Z 进行通信，数据速率为 500 kbaud。对于开发、调优和底层配置，也可以通过 UART 直接访问底层 TMC9660，允许开发人员使用 TMCL-IDE 软件环境与设备进行交互。

应用

  • 自动导引车（AGV）
  • 自主移动机器人（AMR）

规格

  • 9V 至 70V 直流电源
  • 最大相电流 10A（保守估计）
  • 支持的电机类型：三相无刷直流/永磁同步电机、两相双极步进电机、有刷直流电机
  • 支持的编码器类型：ABN（= ABZ、ABI、正交），数字霍尔
  • 隔离式 CAN 总线通信，CANopen CiA 402
  • 可选择焊接制动斩波电阻
  • 可选配机电制动器（仅限无刷直流电机配置）

eval board
schematic 10
schematic 11
schematic 12
schematic 13
schematic 14
ADRD5161-01Z

BMS Module with CANopen CiA 419

立即购买 更多内容

特性和优点

  • High current power capability: 20A continuous discharge and 50 A surge (≈200 μs), dependent on battery pack specifications.
  • USB C PD input up to 20V, automatically negotiated via the MAX77958 controller for adapters providing ≥3A or ≥5A PDOs
  • Intelligent power path management with the LTC4421 prioritizing USB C input over battery power during charging for optimal efficiency.
  • 3-cell Li-ion/Li polymer battery support, with recommended configurations using Panasonic NCR18650GA cells
  • Expandable CAN interface with daisy chain headers (P8, P9) for multi module system integration.
  • Configurable output current levels based on PD adapter capabilities (20V/3A or 20V/5A).

产品详情

The ADRD5161-01Z is a compact, high performance power delivery and battery management module that integrates USB C power delivery (PD) negotiation, 3 cell Li ion/Li polymer battery support, and intelligent power path control. It delivers up to 20A continuous discharge and 50A surge current, while prioritizing USB C input power through its LTC4421 based architecture, ensuring efficient system operation during charging. The module additionally supports daisy chainable CAN connectivity and configurable charging/discharging parameters for compatibility with a wide range of battery packs.

This solution provides designers with a robust, ready to integrate energy subsystem suitable for mobile, portable, and robotic applications that require high power, flexible charging options, and reliable battery behavior. With USB C PD negotiation up to 20V, adaptable current capabilities, and support for recommended cells such as the Panasonic NCR18650GA, the ADRD5161-01Z minimizes design complexity while offering strong scalability and performance for modern embedded systems.

APPLICATIONS

  • Automated Guided Vehicles (AGVs)
  • Autonomous Mobile Robots (AMRs)
  • Portable Industrial Devices: 3 series Li ion/Li poly support and USB C PD (up to 20V) enable efficient charging and stable operation in compact battery powered tools
  • Light Electric Mobility Subsystems: Stable power path control ensures safe, predictable operation in small mobility and auxiliary power systems

SPECIFICATIONS

  • Power Output: 20A continuous, 50A surge (≈ 200μs)
  • USB‑C PD Input: Up to 20V via MAX77958 (supports ≥3A and ≥5A PDOs)
  • Power‑Path Control: LTC4421 prioritizes USB‑C over battery during charging
  • Battery Support: 3‑cell Li‑ion/Li‑poly; recommended NCR18650GA
  • Communication: CAN interface with P8/P9 daisy‑chain headers
  • Output Current: Configurable based on PD adapter (20V/3A or 20V/5A)
MAX32662EVKIT
MAX32662 评估套件

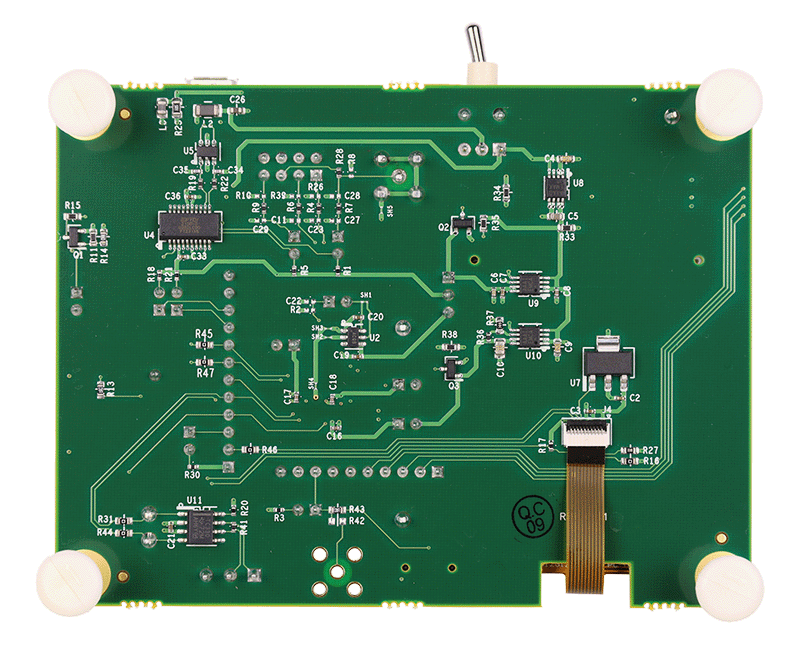

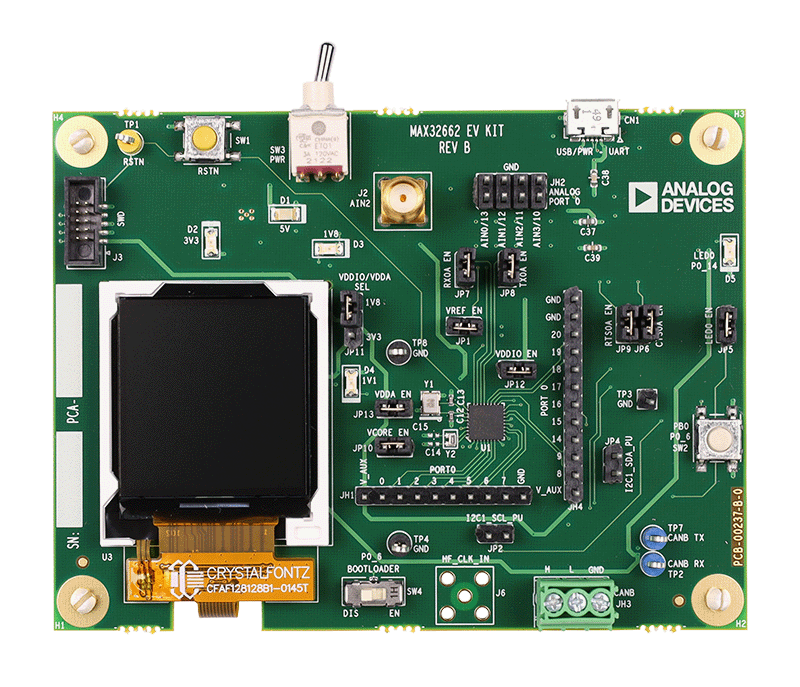

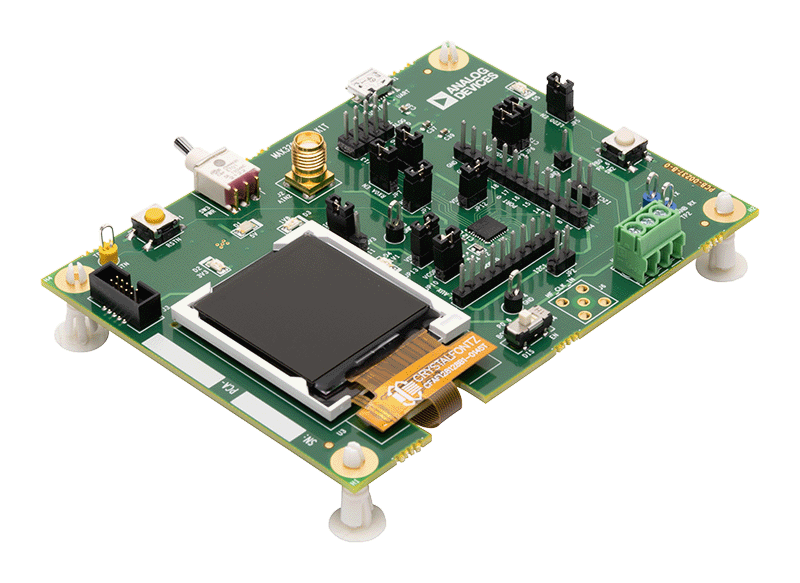

MAX32662 EV Kit Board Photo—Angle MAX32662 EV Kit Board Photo—Top MAX32662 EV Kit Board Photo—Bottom
ADRD3161-01Z
带 CANopen CiA 402 的电机控制模块

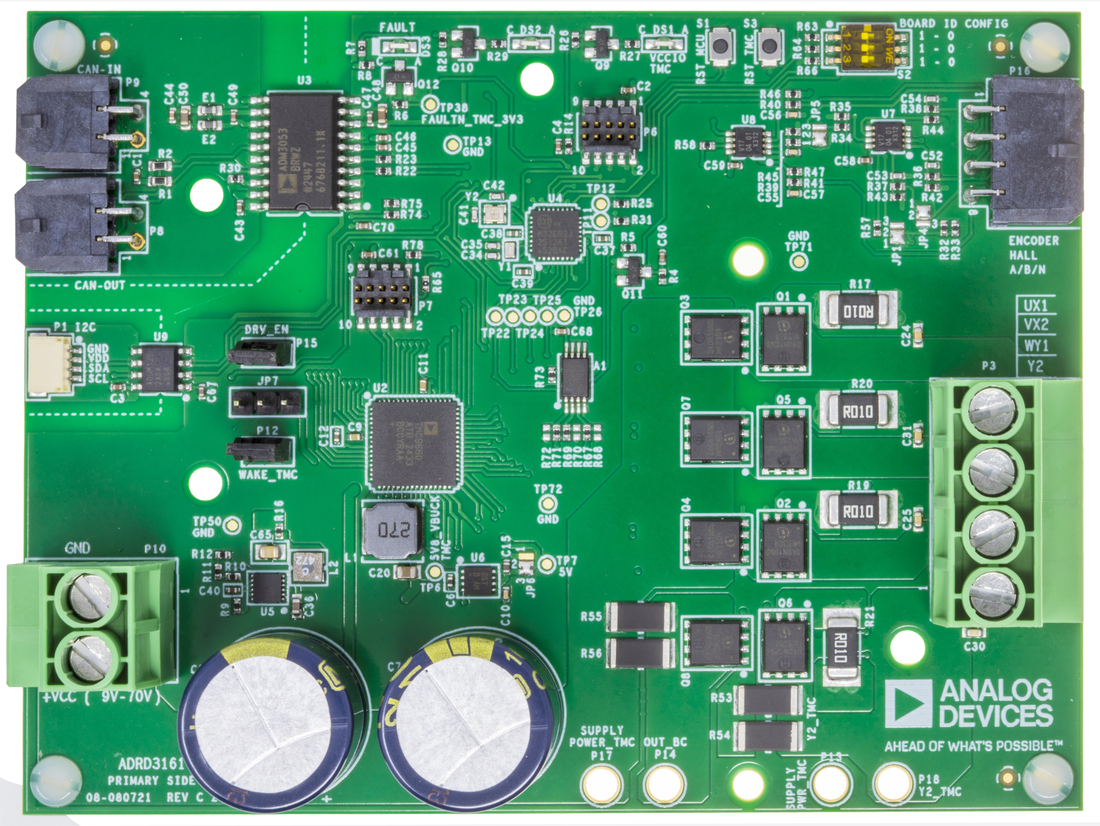

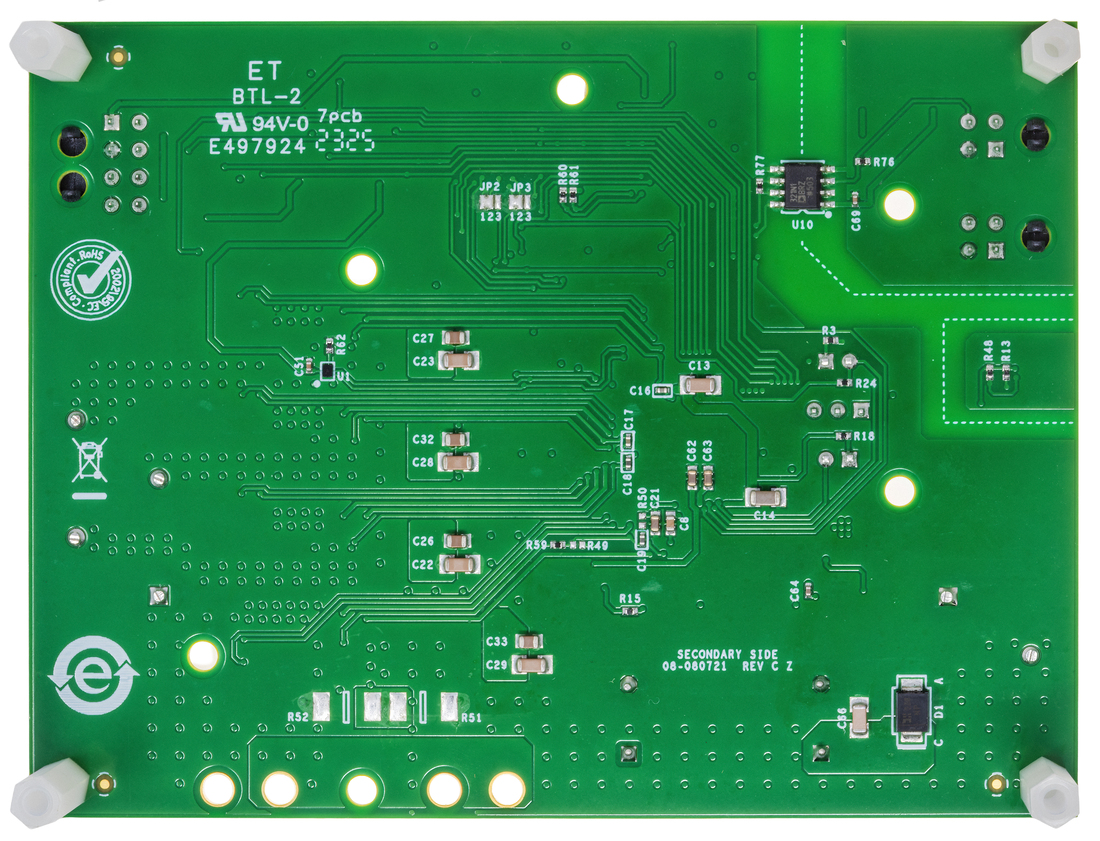

ADRD3161 Angle Evaluation Board ADRD3161 Top Evaluation Board ADRD3161 Bottom Evaluation Board ADRD3161 Simplified Block Diagram ADRD3161 Encoder Cable Setup ADRD3161 CAN Cable Setup
ADRD5161-01Z
BMS Module with CANopen CiA 419
ADRD5161-01Z Angle Evaluation Board ADRD5161-01Z Top Evaluation Board ADRD5161-01Z Bottom Evaluation Board ADRD5161 Simplified Block Diagram ADRD5161 CAN Cable Setup
