HMC558A

GaAs MMIC基波混频器，5.5 - 14.0 GHz

数据手册 (Rev. C)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 无源双平衡拓扑结构
  • 高本振(LO)射频(RF)隔离： 45 dBm
  • 低转换损耗： 7 dB
  • 宽中频(IF)带宽： DC至6 GHz
  • 12引脚陶瓷3 mm × 3 mm SMT封装(HMC558A)： 9 mm2

HMC558ALC3B是一款通用型双平衡混频器，采用无引脚RoHS兼容型SMT封装，可用作5.5至14 GHz范围内的上变频器或下变频器。这款混频器采用GaAs MESFET工艺制造，无需外部元件或匹配电路。HMC558ALC3B通过优化的巴伦结构提供出色的LO至RF及LO至IF隔离性能，采用低至+9 dBm的LO驱动电平工作。符合RoHS标准的HMC558ALC3B无需线焊，与高容量表贴制造技术兼容。

应用

  • 点对点无线电
  • 点对多点无线电
  • 测试设备和传感器
  • 军用最终用途
HMC558A
GaAs MMIC基波混频器，5.5 - 14.0 GHz
HMC558A Functional Block Diagram HMC558A Pin Configuration HMC558A Circuit Diagram HMC558ACHIPS HMC558ACHIPS Functional Block Diagram HMC558ACHIPS Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

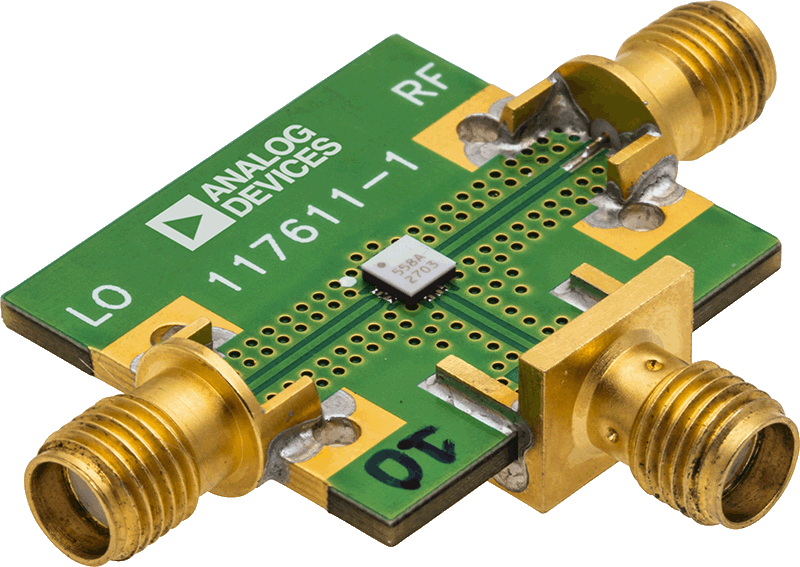

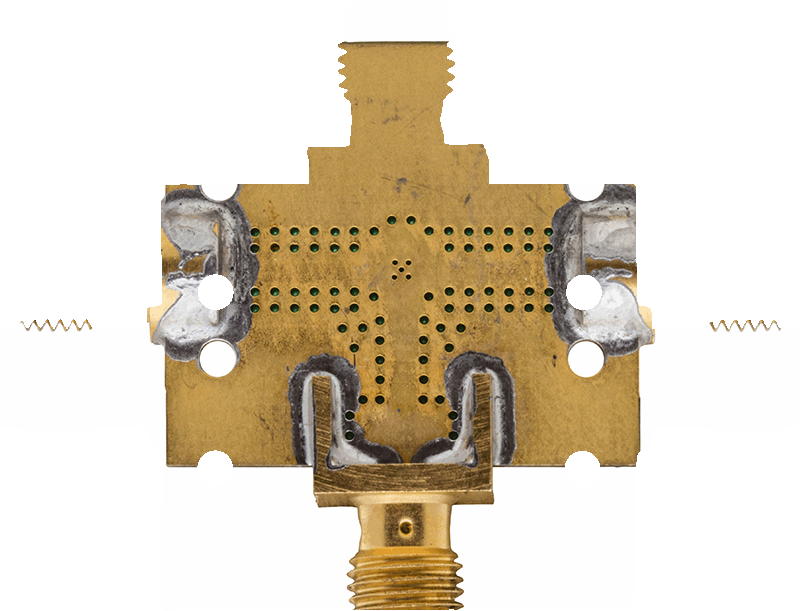

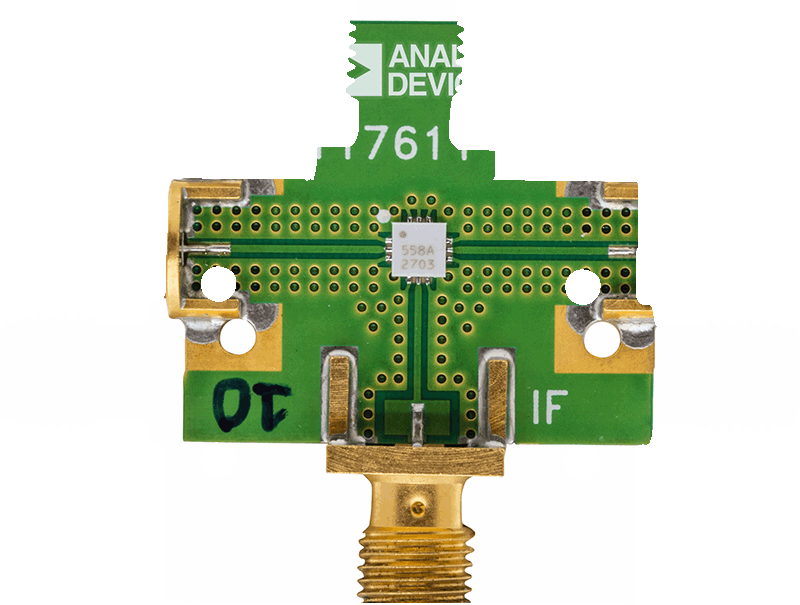

EVAL-HMC558A
