HMC474
过期HMC474MP86 / HMC474SC70
SiGe、HBT增益模块放大器，采用SMT封装，dc至6 GHz
- 产品模型
- 6
产品详情
- 增益： 15 dB或15.5 dB
- P1dB输出功率： 8 dB
- 输出三阶交调截点(IP3)： 20 dBm或22 dBm
- 可级联50 Ω输入/输出
- 单电源： 3 V至10 V
- 业界标准SC70封装
HMC474器件为通用型SiGe、异质结双极性晶体管(HBT)、增益模块MMIC、SMT放大器，工作频率范围为dc至6 GHz。 这些放大器可用作可级联50 Ω RF/IF增益级，输出功率高达10 dBm。 HMC474器件提供15 dB或15.5 dB增益，20 dBm或22 dBm输出IP3 (850 MHz)，同时在单正电源下功耗仅为25 mA。 达林顿拓扑结构可降低对正常工艺变化的敏感度，提供出色的温度增益稳定性，只需极少的外部偏置元件。
应用
- 蜂窝/PCS/3G
- WiBro/WiMAX/4G
- 固定无线和WLAN
- CATV、电缆调制解调器和直播(DBS)
- 微波无线电和测试设备
推荐替代产品
参考资料
质量文档 4
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

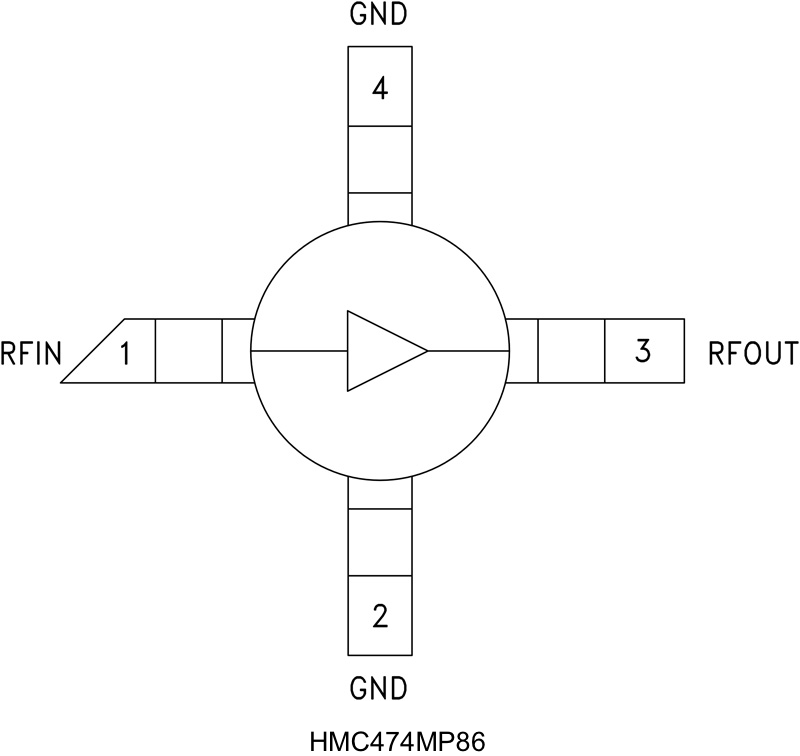

| HMC474MP86 | 4-Lead MP86 | ||
| HMC474MP86TR | 4-Lead MP86 | ||

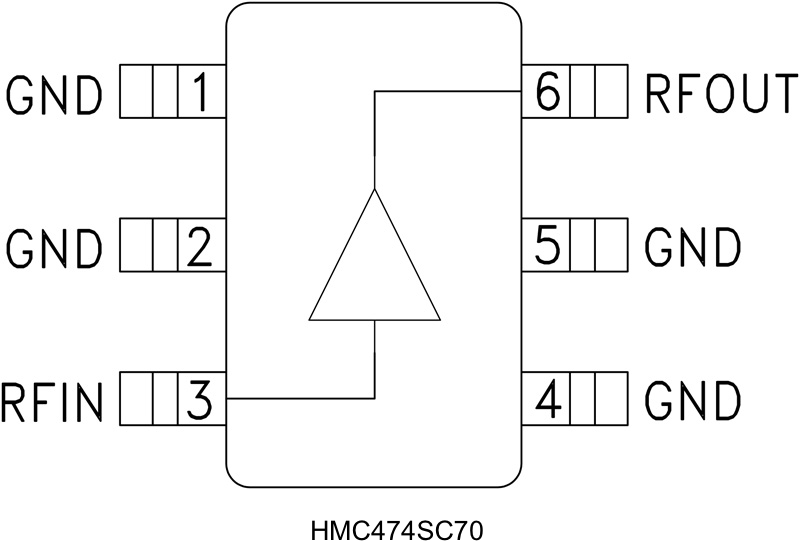

| HMC474SC70 | 6-Lead SC70 | ||
| HMC474SC70E | 6-Lead SC70 | ||
| HMC474SC70ETR | 6-Lead SC70 | ||
| HMC474SC70TR | 6-Lead SC70 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC474MP86 | 过期 | |
| HMC474MP86TR | 过期 | |
| HMC474SC70 | ||
| HMC474SC70E | ||
| HMC474SC70ETR | ||
| HMC474SC70TR | 过期 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC311SC70 |
InGaP HBT增益模块放大器，采用SMT封装，DC - 8 GHz |
|
| HMC311ST89 | InGaP HBT增益模块放大器，采用SMT封装，DC - 6 GHz |
工具及仿真模型
评估套件
HMC474MP86 评估板
资料
HMC474SC70评估板
资料
