HMC448LC3B

量产

x2有源倍频器SMT，20 - 25 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输出功率： +11 dBm
  • 宽输入功率范围： -4至+6 dBm
  • Fo，3Fo隔离： >20 dBc（Fout = 20 GHz时） li>
  • 100 KHz SSB相位噪声： -135 dBc/Hz
  • 单电源： +5V (48 mA)
  • 符合RoHS标准的3x3 mm SMT封装


HMC448LC3B是一款使用GaAs PHEMT技术的x2有源宽带倍频器，采用符合RoHS标准的无引脚SMT封装。 由0 dBm信号驱动时，该倍频器在22至25 GHz范围内提供+11 dBm的典型输出功率。 在最高22 GHz的频率下，Fo和3Fo隔离大于20 dBc。 这款多速率倍频器可用于为40 Gbps系统生成半速率时钟，或者作为倍频链的一部分，生成全速率40 Gbps时钟。

HMC448LC3B适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-135 dBc/Hz，有助于保持良好的系统噪声性能。 HMC448LC3B无需线焊，可以使用表贴制造技术。

应用

  • 时钟生成应用： SONET OC-192和SDH STM-64
  • 点对点和VSAT无线电
  • 测试仪器仪表
  • Military & Space
HMC448LC3B

x2有源倍频器SMT，20 - 25 GHz

HMC448LC3B Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1

评估套件
EVAL-HMC448LC3B
HMC448LC3B 评估板

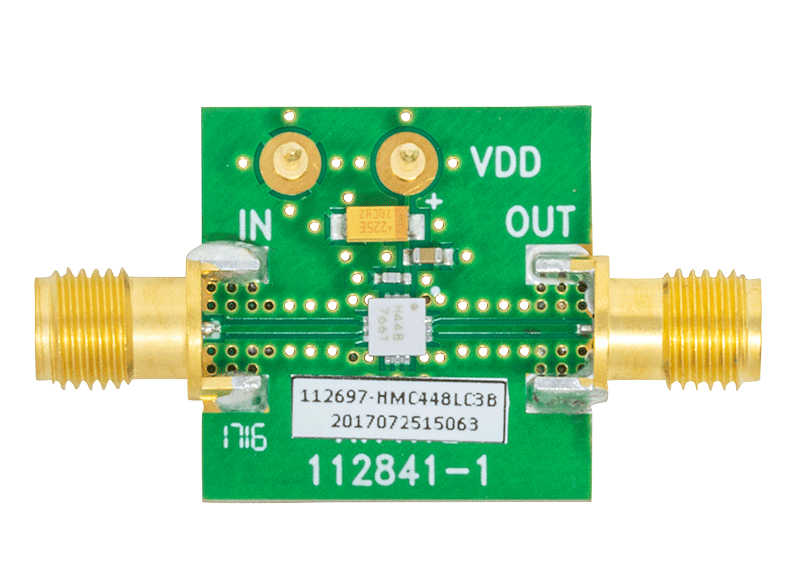

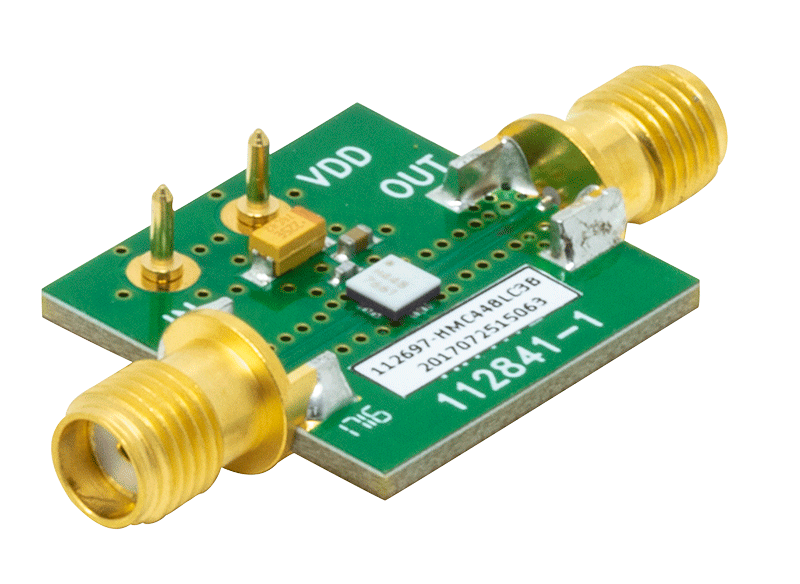

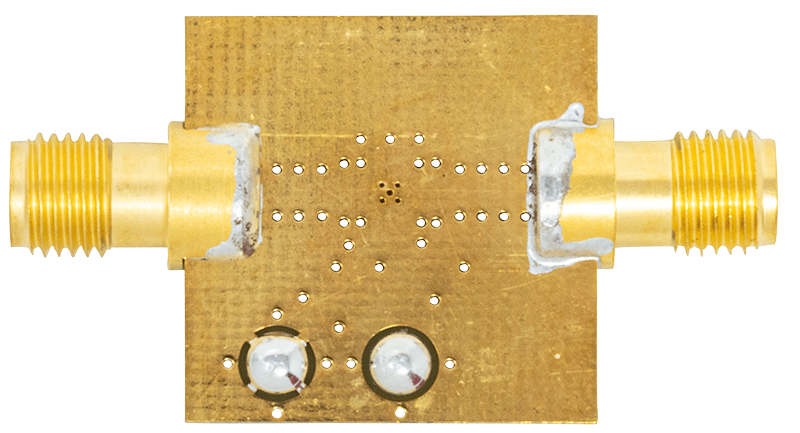

HMC448LC3B Evaluation Board HMC448LC3B Evaluation Board - Top View HMC448LC3B Evaluation Board - Bottom View
