ADRF5292

推荐用于新设计

高隔离度、硅 SP4T、非反射开关,频率范围 0.1GHz 至 13GHz

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 频率范围:100MHz 至 13GHz
  • 非反射 50 Ω 设计
  • 低插入损耗
    • 1.3dB 至 7GHz(典型值)
    • 1.6dB 至 13GHz(典型值)
  • 高隔离
    • 46dB 至 7GHz(典型值)
    • 典型值:40dB 至 13GHz
  • 高功率处理(平均)
    • 通过路径的功率为 34dBm
    • 24dBm 终止路径
    • 32dBm 热切换(RFC)
  • 高输入线性度
    • P0.1dB:典型值 34.5dBm
    • IP3:典型值 61dBm
  • 快速射频建立时间 0.1dB:230 纳秒
  • 单正电源:3.3V 至 5V
  • 与 CMOS/LVTTL 兼容
  • 20 引脚,3mm × 3mm,LFCSP

ADRF5292 是一款采用硅工艺制造的高隔离度、无反射、0.1GHz 至 13GHz 的硅 SP4T 开关。

ADRF5292 的工作频率范围为 0.1GHz 至 13GHz,插入损耗低于 1.6dB,在 13GHz 时的隔离度高于 40dB。ADRF5292 采用非反射式设计,射频端口内部端接至 50Ω。该套件的输入功率处理能力为:直通路径平均功率为 34dBm,终端匹配路径平均功率为 24dBm,RFC 引脚热切换时的平均功率为 32dBm。

ADRF5292 需要 3.3V 至 5V. 的单电源电压 (VDD)。ADRF5292 采用 1.8V 兼容互补金属氧化物半导体 (CMOS) 和 3.3V 兼容低压晶体管对晶体管逻辑 (LVTTL) 的控件。

ADRF5292 采用 20 引脚、3mm × 3mm、LFCSP 封装,可在 -40°C 至 +125°C 的温度下工作。

应用

  • 蜂窝基础设施
  • 无线基础设施
  • 军用射频、雷达和电子对抗措施 (ECM)
  • 微波射频和甚小孔径终端 (VSAT)
  • 测试仪器仪表

ADRF5292
高隔离度、硅 SP4T、非反射开关,频率范围 0.1GHz 至 13GHz

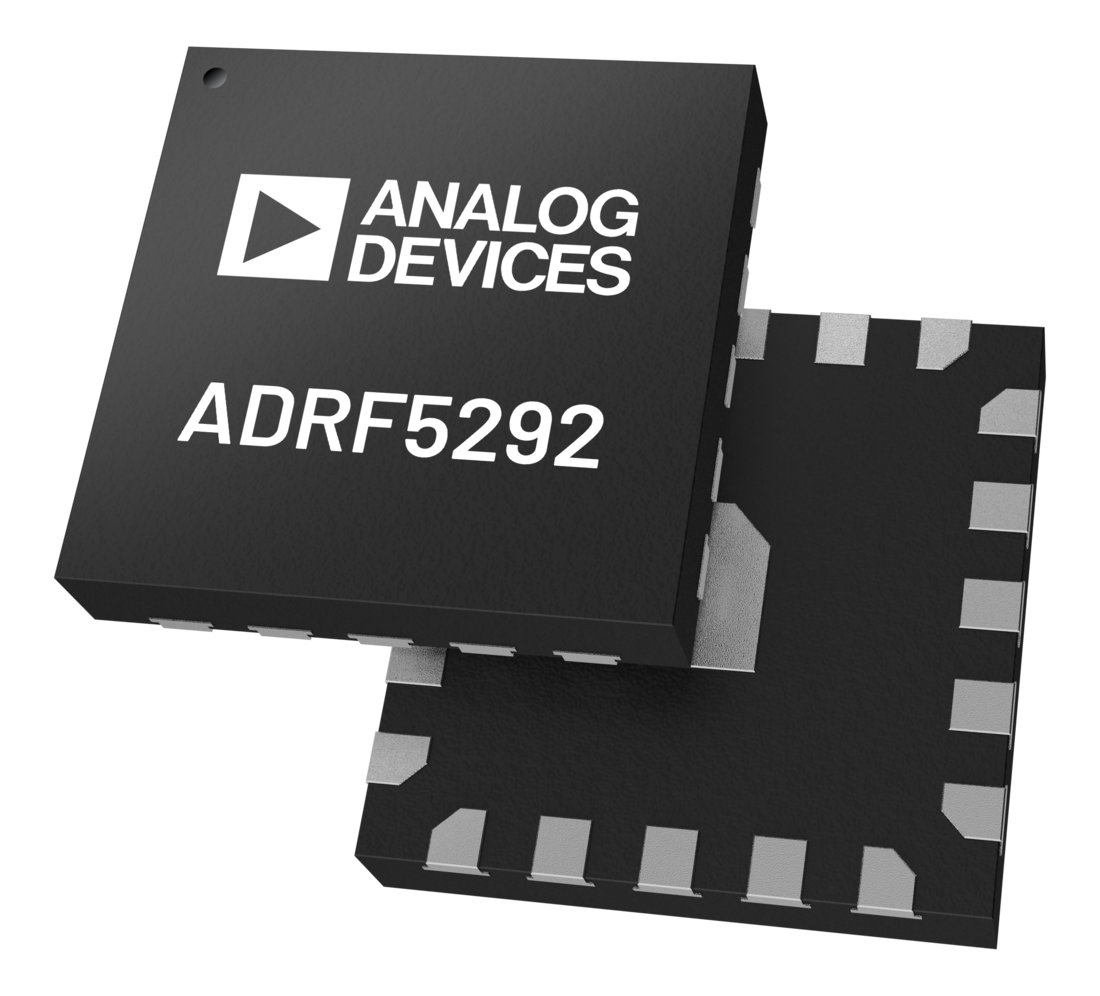

ADRF5292 Functional Block Diagram ADRF5292 Pin Configuration ADRF5292 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型


评估套件

eval board
EVAL-ADRF5292

ADRF5292 高隔离度硅 SP4T 非反射开关(0.1GHz 至 13GHz)的评估

特性和优点

  • 适用于 ADRF5292 的功能完备的评估板
  • 轻松连接到测试设备
  • 直通校准线

产品详情

ADRF5292 是一款采用硅工艺制造的 SP4T 开关。

该用户指南介绍了用于轻松评估 ADRF5292 的特性和性能的 ADRF5292-EVALZ 评估板。用户指南中的图 1 显示了评估板的照片。

有关 ADRF5292 的完整规格,请参阅 ADI公司的 ADRF5292 数据手册。使用 ADRF5292-EVALZ 评估板时,请参考本用户指南中的数据手册。

EVAL-ADRF5292
ADRF5292 高隔离度硅 SP4T 非反射开关(0.1GHz 至 13GHz)的评估

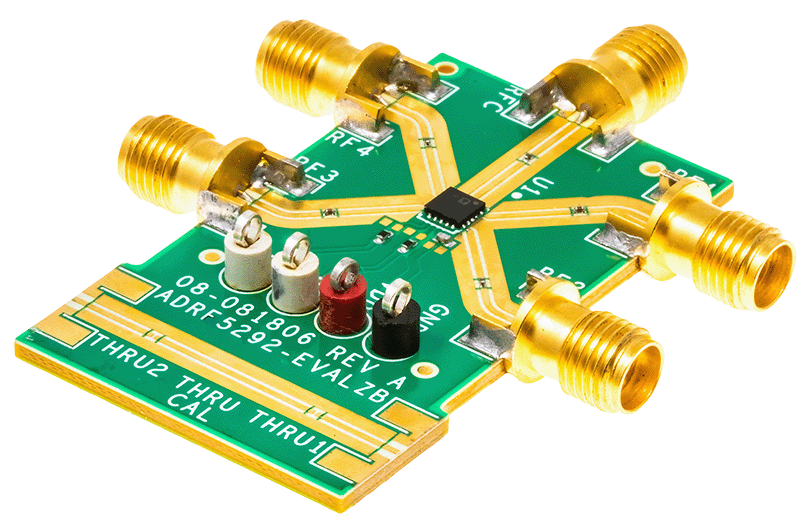

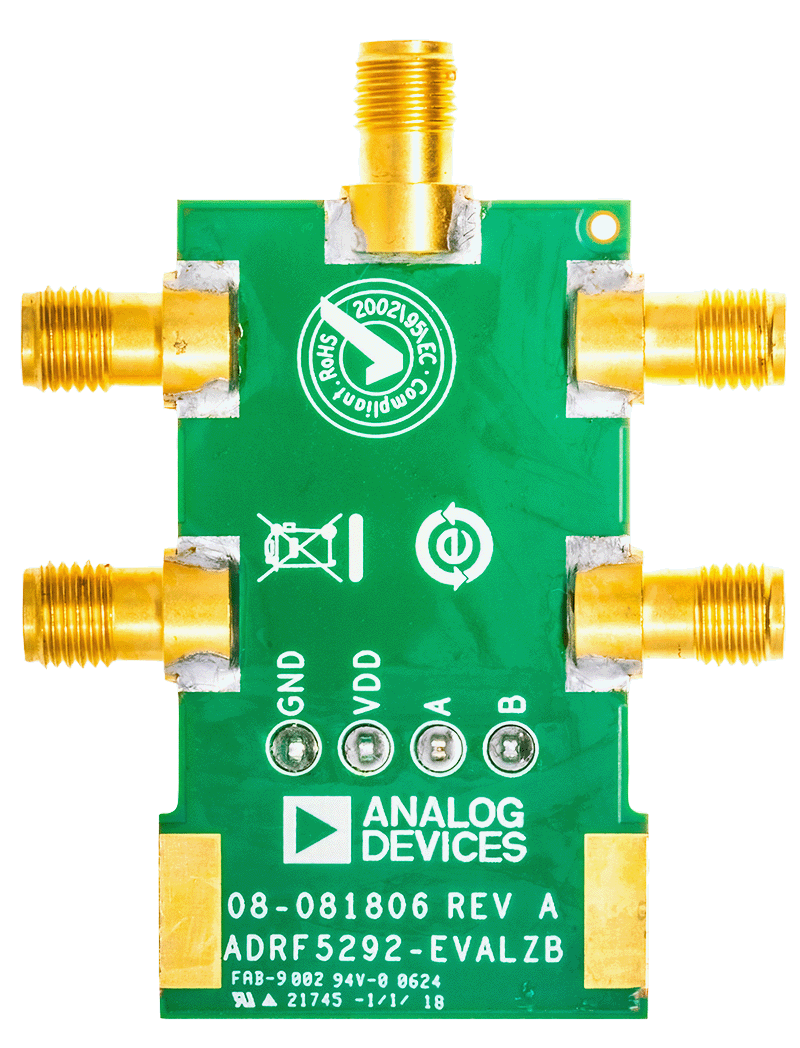

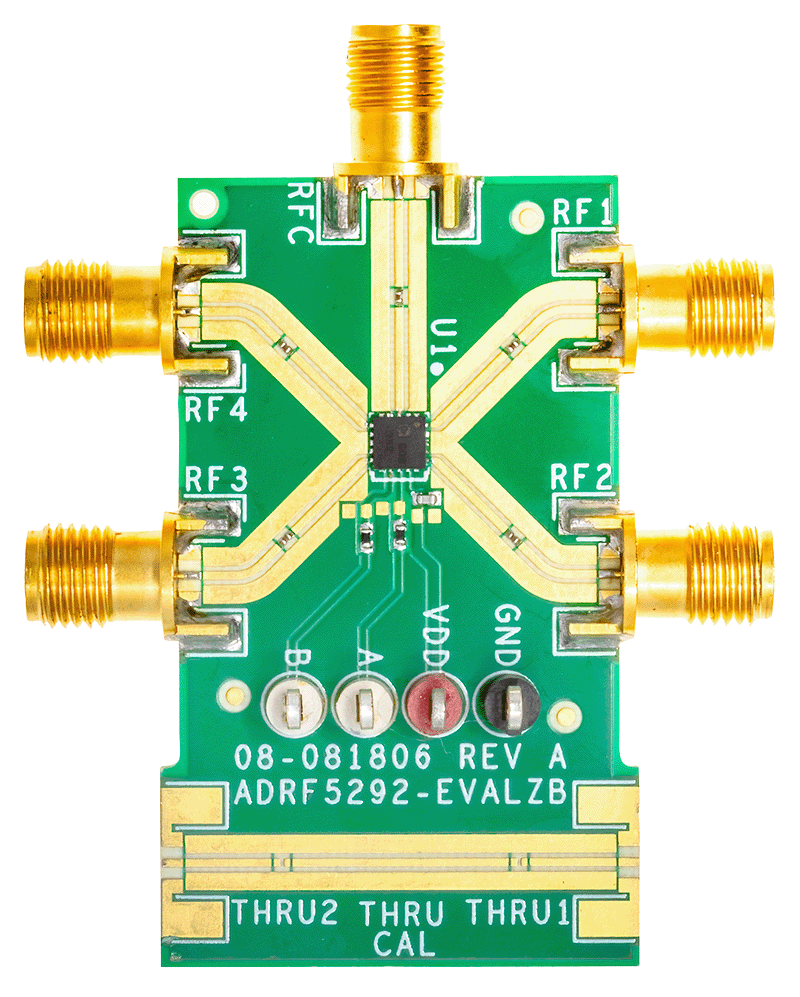

EVAL-ADRF5292 Board Photo Angle View EVAL-ADRF5292 Board Photo Top View EVAL-ADRF5292 Board Photo Bottom View
