ADRF5238
ADRF5238
推荐用于新设计高隔离度、硅 SPDT、非反射式开关、0.1GHz 至 13GHz
- 产品模型
- 3
Viewing:
产品详情
- 频率范围：100MHz 至 13GHz
- 非反射 50 Ω 设计
- 低插入损耗
- 1.0dB 至 7GHz（典型值）
- 1.3dB 至 13GHz（典型值）
- 高隔离
- 49dB 至 7GHz（典型值）
- 41dB 至 13GHz（典型值）
- 高功率处理（平均）
- 35 dBm 直通路径
- 27 dBm 终止路径
- 33dBm 热切换 (RFC)
- 高输入线性度
- P0.1dB：36 dBm（典型值）
- IP3：60 dBm（典型值）
- 快速射频建立时间 0.1dB：220 纳秒
- 单正电源：3.3V 至 5V
- 全关闭状态控制
- 与 CMOS/LVTTL 兼容
- 12 引脚 2mm × 2mm LFCSP_RT 封装
ADRF5238 是一款采用硅工艺的高隔离度、无反射、0.1GHz 至 13GHz 硅 SPDT 开关。
ADRF5238 的工作频率范围为 0.1GHz 至 13GHz，插入损耗低于 1.3dB，13GHz 时的隔离度高于 41dB。ADRF5238 采用非反射设计，其射频端口在内部端接到 50Ω。该器件具有 35dBm（直通路径）输入功率处理能力、27dBm（端接路径）输入功率处理能力以及 33dBm（RFC 引脚）热切换能力。
ADRF5238 需要 3.3V 至 5V 的单电源电压 (VDD)。ADRF5238 采用 1.8V 兼容互补金属氧化物半导体 (CMOS) 和 3.3V 兼容低压晶体管对晶体管逻辑 (LVTTL) 的控件。ADRF5238 具有使能控制，可使两个 RF 通道处于隔离状态。
ADRF5238 采用 12 引脚、2mm × 2mm、LFCSP_RT 封装，工作温度范围为 −40°C 至 +105°C。
应用
- 蜂窝基础设施
- 无线基础设施
- 军用射频、雷达和电子对抗措施 (ECM)
- 微波无线电和甚小孔径终端 (VSAT) 测试仪器仪表
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5238BCRZN | 12-Lead LFCSP-RT (2 mm x 2 mm x 0.58 mm) | ||
| ADRF5238BCRZN-R7 | 12-Lead LFCSP-RT (2 mm x 2 mm x 0.58 mm) | ||
| ADRF5238BCRZN-RL | 12-Lead LFCSP-RT (2 mm x 2 mm x 0.58 mm) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1
评估套件

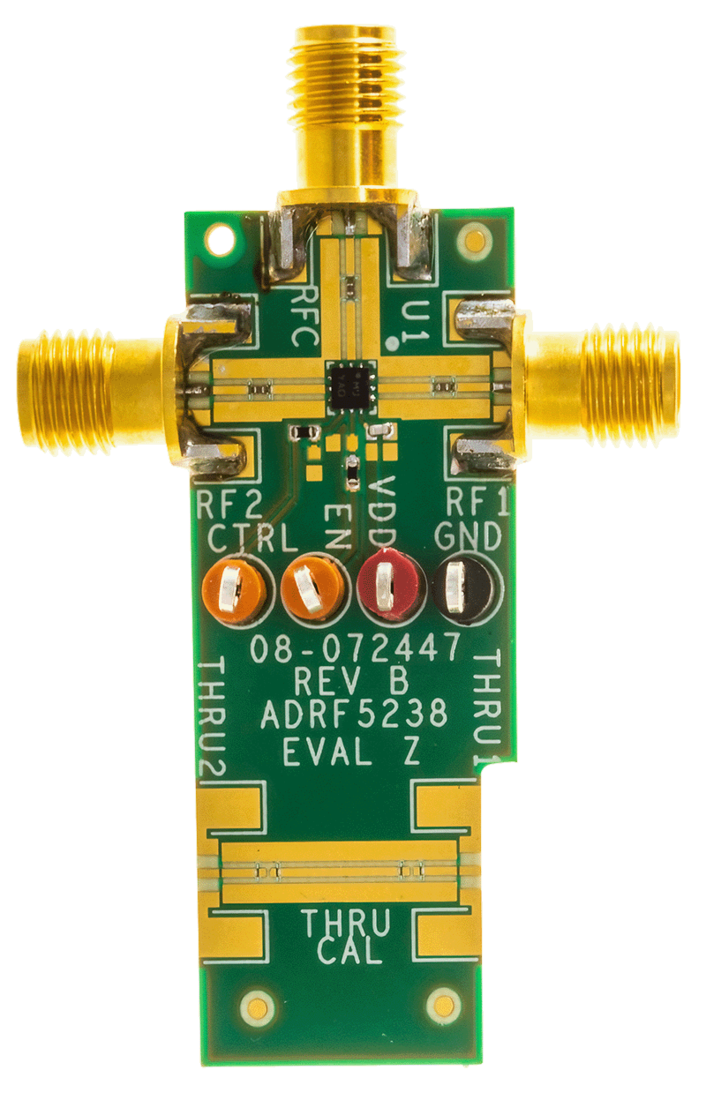

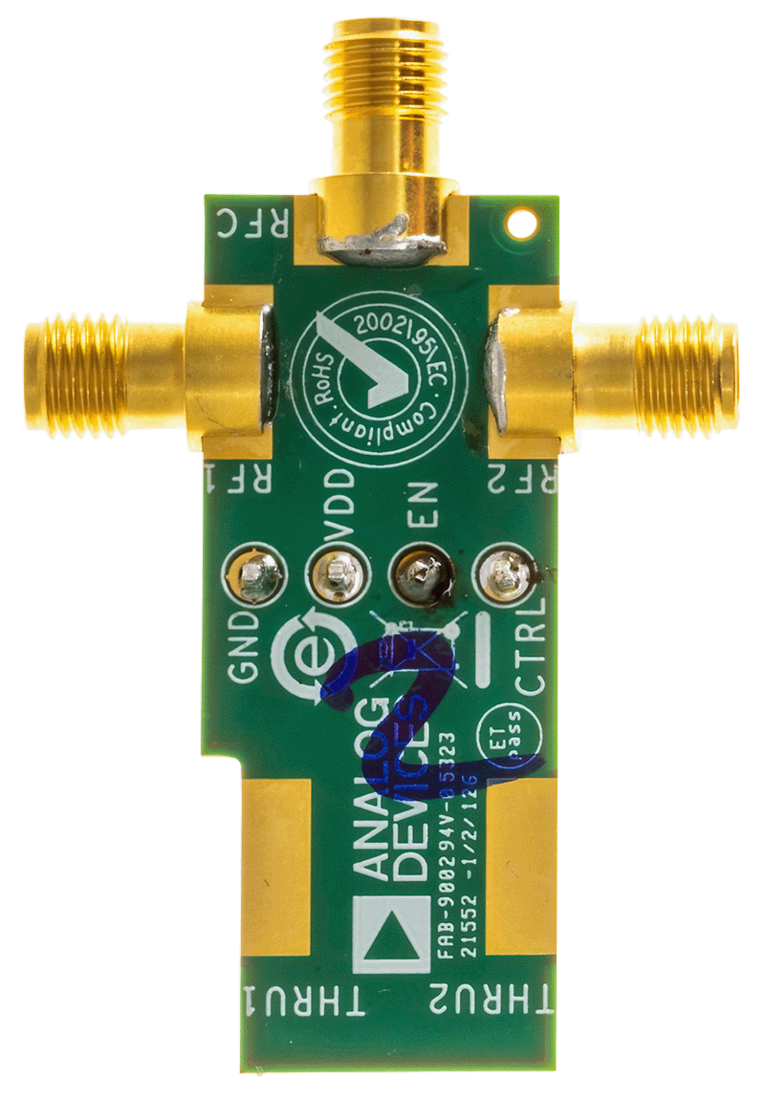

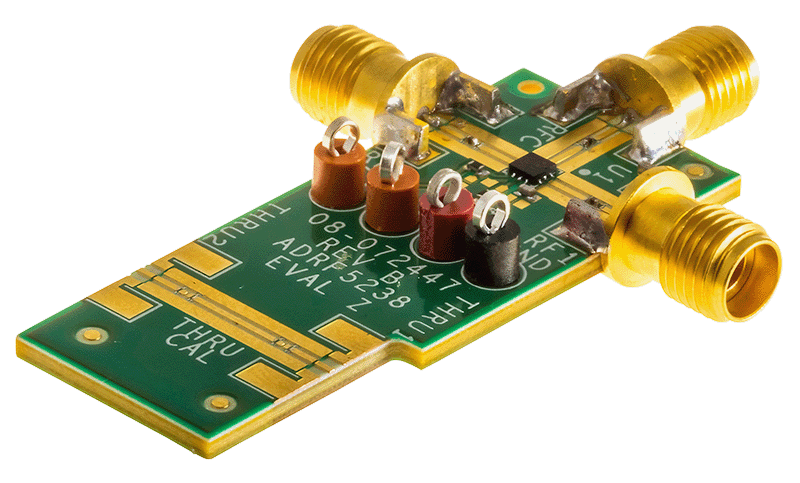

具有高隔离度、硅 SPDT、非反射式开关、0.1GHz 至 13GHz 的 ADRF5238 的评估
