特性
- 多功能光电式测量前端
- 完全集成的 AFE、ADC、LED 驱动器和时序内核
- 提供环境光抑制性能,无需光电二极管滤光器
- 三个 370 mA LED 峰值电流驱动器
- 每个光学样本具有多个灵活的短 LED 脉冲
- 20 位突发累加器支持每个采样周期 20 位
- 片上样本至样本累加器,支持每次读取数据高达 27 位
- 低功耗工作
- SPI、I2C 接口和 1.8 V 模拟/数字内核
- 灵活的采样频率范围:0.122 Hz 至 2700 Hz
- FIFO 数据操作
- 通过汽车应用认证
ADPD1080/ADPD1081 均为集成 14 位模数转换器(ADC)和 20 位突发累加器的高效率光电式测量前端,配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081 激励 LED 并测量相应的光学返回信号。数据输出和功能配置通过 ADPD1080 上的一个 1.8 V I2C 接口或 ADPD1081 上的串行端口接口(SPI)进行。控制电路包括灵活的 LED 信号传输和同步检测。
由于环境光通常引起调制干扰,模拟前端(AFE)可提供信号失调和破坏抑制性能,而无需滤光器或需要外部控制的直流抵消电路。
通过电容低于 100 pF 的光电二极管耦合 ADPD1080/ADPD1081 以实现优质性能。ADPD1080/ADPD1081 可用于任何 LED。ADPD1080 提供 16 引脚、2.46 mm × 1.4 mm WLCSP 和 28 引脚、4 mm × 4 mm LFCSP 两种封装。仅 SPI 版本 ADPD1081 采用 17 引脚、2.46 mm × 1.4 mm WLCSP 封装。
应用
- 可穿戴健康监护仪
- 临床测量,例如 SpO2
- 工业监控
- 背景光测量
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADPD1080
文档
筛查
1 应用
数据手册
2
用户手册
2
技术文章
10
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 2
技术文章 4
博客 1
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADPD1080BCBZR7 | 16-Ball WLCSP (1.4mm x 2.46mm) |
|
|
ADPD1080BCPZ | 28-Lead LFCSP (4mm x 4mm w/ EP) |
|
|
ADPD1080BCPZR7 | 28-Lead LFCSP (4mm x 4mm w/ EP) |
|
|
ADPD1080WBCPZR7 | 28-Lead LFCSP (4mm x 4mm w/ EP) |
|
- ADPD1080BCBZR7
- 引脚/封装图-中文版
- 16-Ball WLCSP (1.4mm x 2.46mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADPD1080BCPZ
- 引脚/封装图-中文版
- 28-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADPD1080BCPZR7
- 引脚/封装图-中文版
- 28-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADPD1080WBCPZR7
- 引脚/封装图-中文版
- 28-Lead LFCSP (4mm x 4mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
评估套件 2
EVAL-ADPD1080Z-PRX
已针对运动检测和远程接近/存在检测应用进行优化的 ADPD1080 评估板
产品详情
使用 EVAL-ADPD1080Z-PRX 评估套件,用户可以轻松地连接配置有大面积 PIN 光电二极管充当接近传感器的 ADPD1080 硬件、从 ADPD1080 收集信息以及评估远程接近功能。
该评估套件需要 EVAL-ADPDM3Z 评估板和应用程序 Wavetool,后者可从 EVAL-ADPD1080Z-PRX 产品页面中下载,它是一个图形用户界面 (GUI),为用户提供低级和高级可配置性、实时数据分析和用户数据报协议 (UDP) 传输功能,以便评估板可以轻松连接到 PC。
PC 的 USB 端口可为 EVAL-ADPDM3Z 供电,并为 EVAL-ADPD1080Z-PRX 评估板提供电源。板载电压稳压器为 ADPD1080 提供电压源。
评估板原理图指示了信号名称以便于识别。
ADPD1080 数据手册中包含 ADPD1080 的完整规格说明,使用评估板时应同时参阅该说明和本用户指南。
EVAL-ADPD1081Z-PPG
ADPD1080 评估板
产品详情

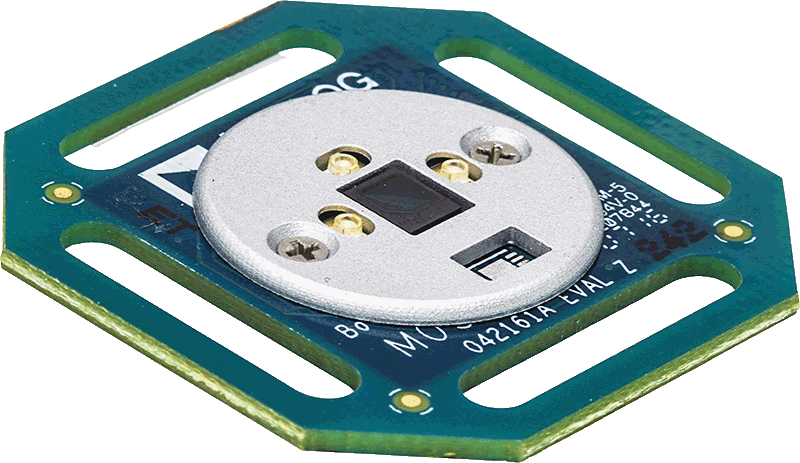

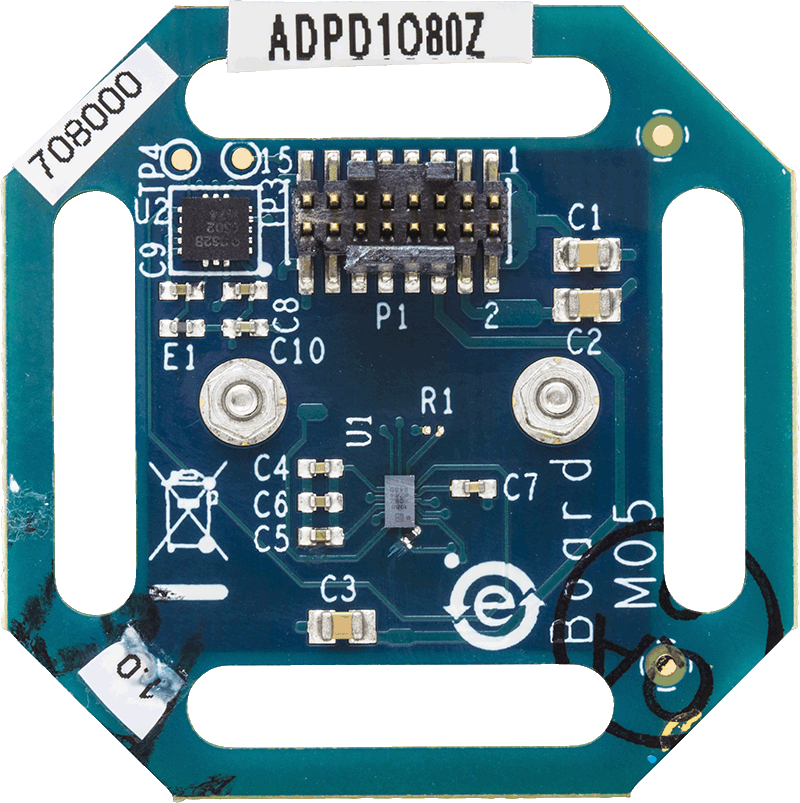

EVAL-ADPD1081Z-PPG评估板为用户提供了一种评估ADPD1080/ADPD1081光度测量前端的简单方法,该前端采用优化的分立式光学设计,适用于生命体征监测应用。该评估系统包括应用Wavetool图形用户界面(GUI),可为用户提供低级和高级可配置性、实时频域和时域分析以及用户数据报协议(UDP)传输功能,因此评估板可以轻松地与用户开发系统连接。

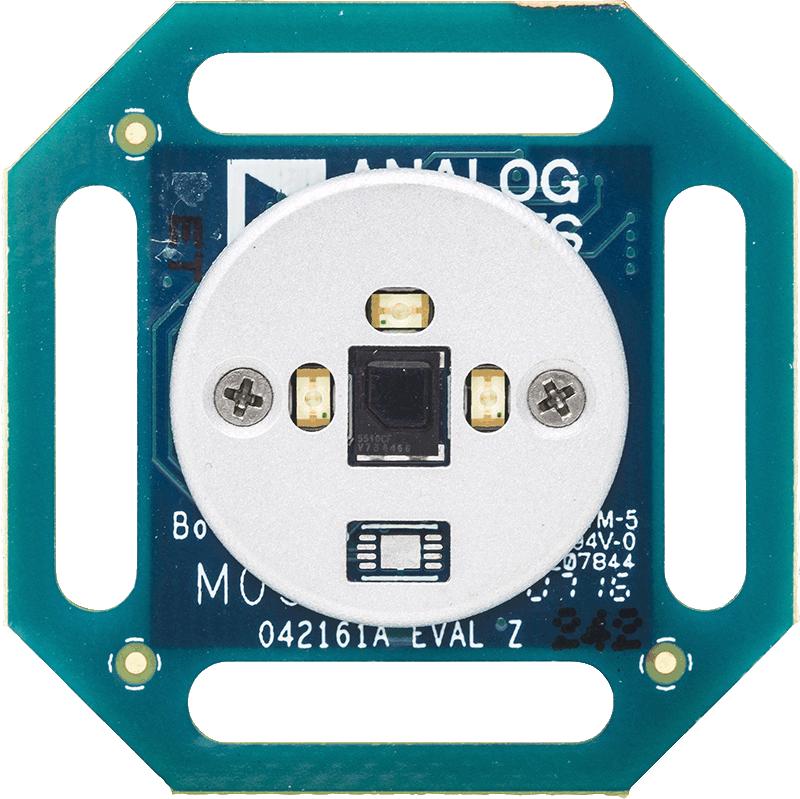

EVAL-ADPD1081Z-PPG通过EVAL-ADPDUCZ微控制器板的扁平电缆供电(单独购买)。该评估板提供三个绿色发光二极管(LED)和一个7 mm2光电二极管(PD)。该评估板设计针对通过腕部测量光电容积脉搏波(PPG)信号进行了优化。
有关ADPD1080/ADPD1081功能的更多信息,请参阅ADPD1080/ADPD1081数据手册。
参考电路 1

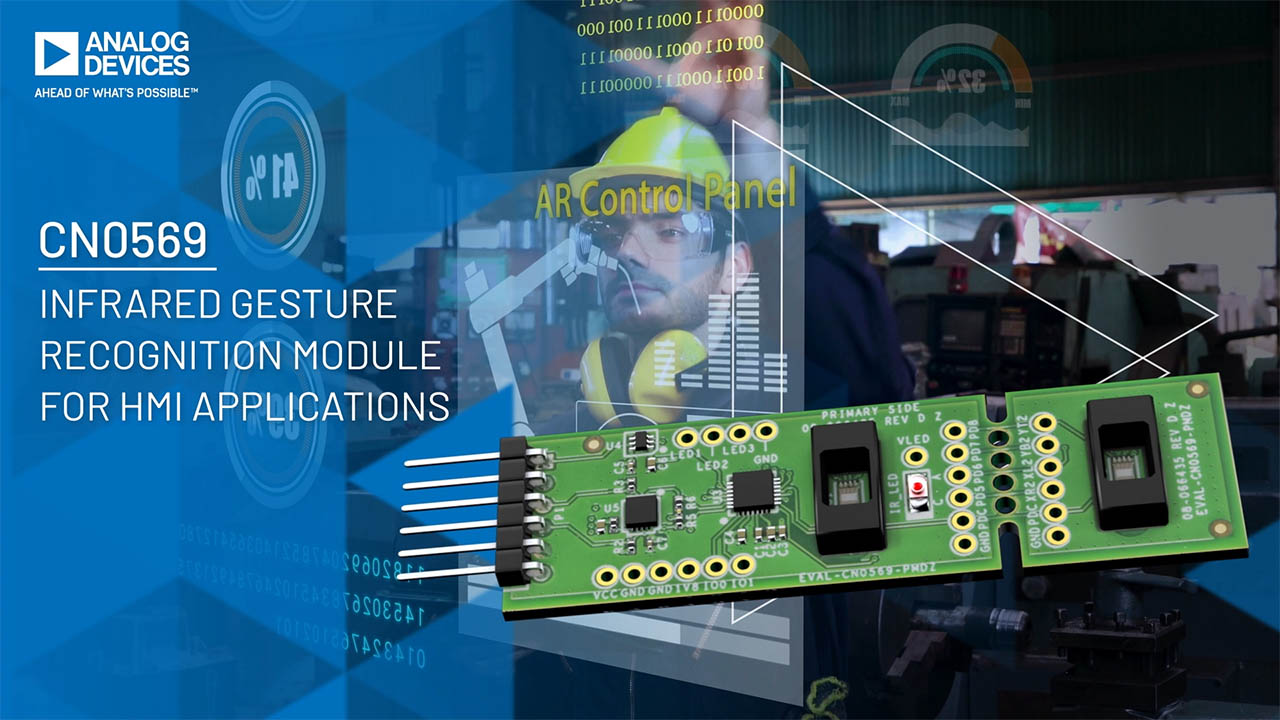

CN0569
