ADAR5000

推荐用于新设计

17GHz 至 32GHz,4 路射频分路器合成器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 4 路射频分路器合成器
  • 频率范围:17GHz 至 32GHz
  • 插入损耗(超过 6.0dB):-1.7dB(22GHz 至 27GHz)
  • 回波损耗 (S1):-1.7dB(22GHz 至 27GHz)
  • 隔离:-1.7dB(22GHz 至 27GHz)
  • 2.460mm x 2.460mm x 0.500mm,晶圆级,芯片级封装

ADAR5000 是一款 1:4 Wilkinson 功率分配器,专为对空间敏感的微波信号分配应用而设计。在 17GHz 至 32GHz 频率下,额外插入损耗范围为 −1.5dB 至 −2.5dB。四个输出的相位和幅度相匹配,因此,ADAR5000 非常适合需要通道间低时间偏斜的信号分配应用。ADAR5000 还可用作合成器,将 P1、P2、P3 和 P4 端口的输入信号合成为 S1 端口的输出。ADAR5000 采用紧凑的 2.460mm x 2.460mm x 0.500mm WLCSP 封装,非常适合用于要求元件间距紧密的平面相控阵天线系统。

ADAR5000 采用无源硅工艺制造,额定工作温度范围为 −40℃ 至 +85℃。

应用

  • 通用微波信号分配
  • 相控阵卫星通信 (satcom) 系统
  • 相控阵雷达系统
  • ADAR5000
    17GHz 至 32GHz,4 路射频分路器合成器
    ADAR5000 - Functional Block Diagram ADAR5000 - Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目
    提问

    参考资料

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型


    评估套件

    eval board
    EVAL-ADAR5000

    评估 ADAR5000 17GHz 至 32GHz、4 路射频分路器合成器

    特性和优点

    • 4 层,Rogers RO 4350B
    • 2.92mm 连接器
    • 微带走线
    • 直通、开路和短路校准路径

    产品详情

    ADAR5000-EVALZ 是一种 4 层覆铜印刷电路板 (PCB),由 0.254 mm (10 mil) 厚的 Rogers 4350B 制成。中央核心采用预浸料,底面有一个未使用的 FR4 层,形成 1.574mm (62mils) 的标称厚度。ADAR5000-EVALZ 上的 P1、P2、P3、P4 和 SUM 端口填充有 2.92mm 插口同轴连接器,且其相应的微带射频走线具有 50Ω 特征阻抗。为校准电路板的走线损耗,在 J7 和 J6 连接器之间提供了一个直通校准路径。J8 和 J9 连接器上提供开路和短路。有关直通校准路径的性能,请参阅用户手册中的表 1 和图 3。

    有关 ADAR5000 的完整详细信息,请参阅 ADAR5000 数据手册,在使用 ADAR5000-EVALZ 时,必须同时参阅该数据手册和本用户指南。

    EVAL-ADAR5000
    评估 ADAR5000 17GHz 至 32GHz、4 路射频分路器合成器

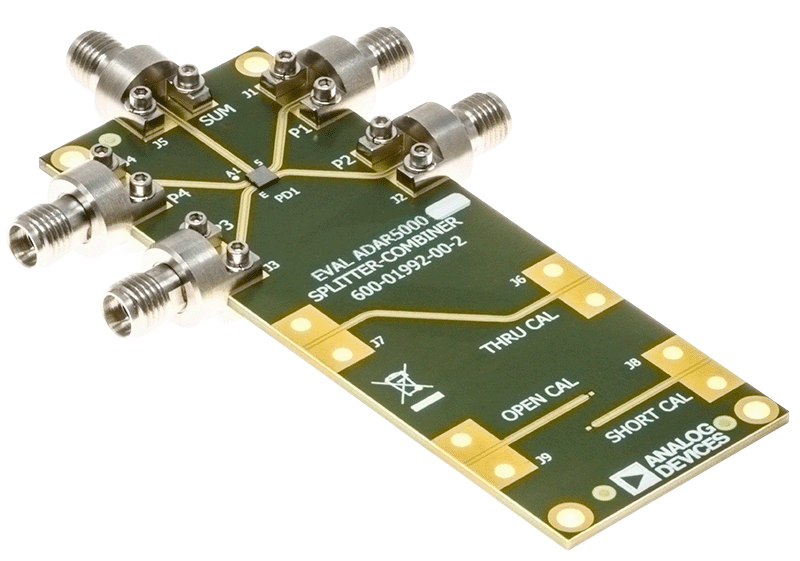

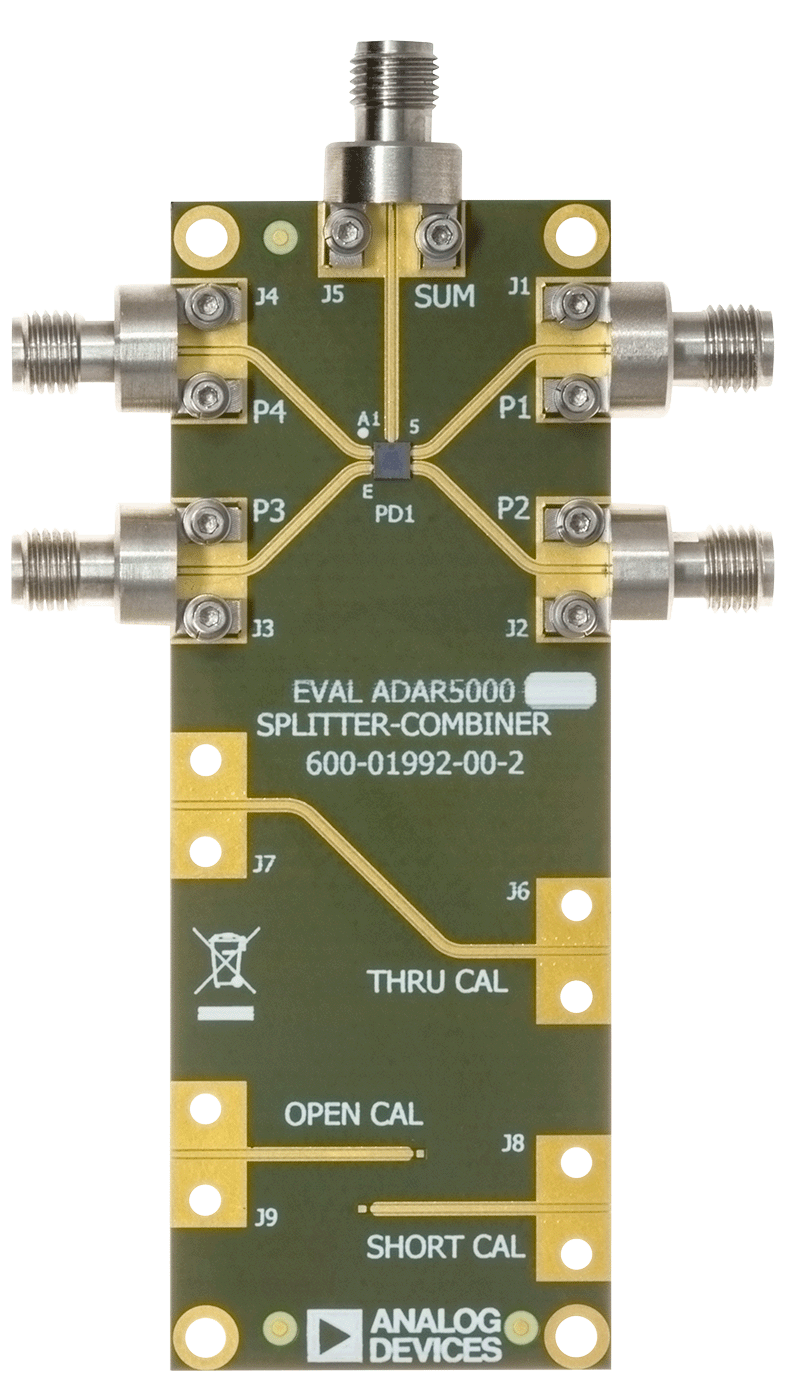

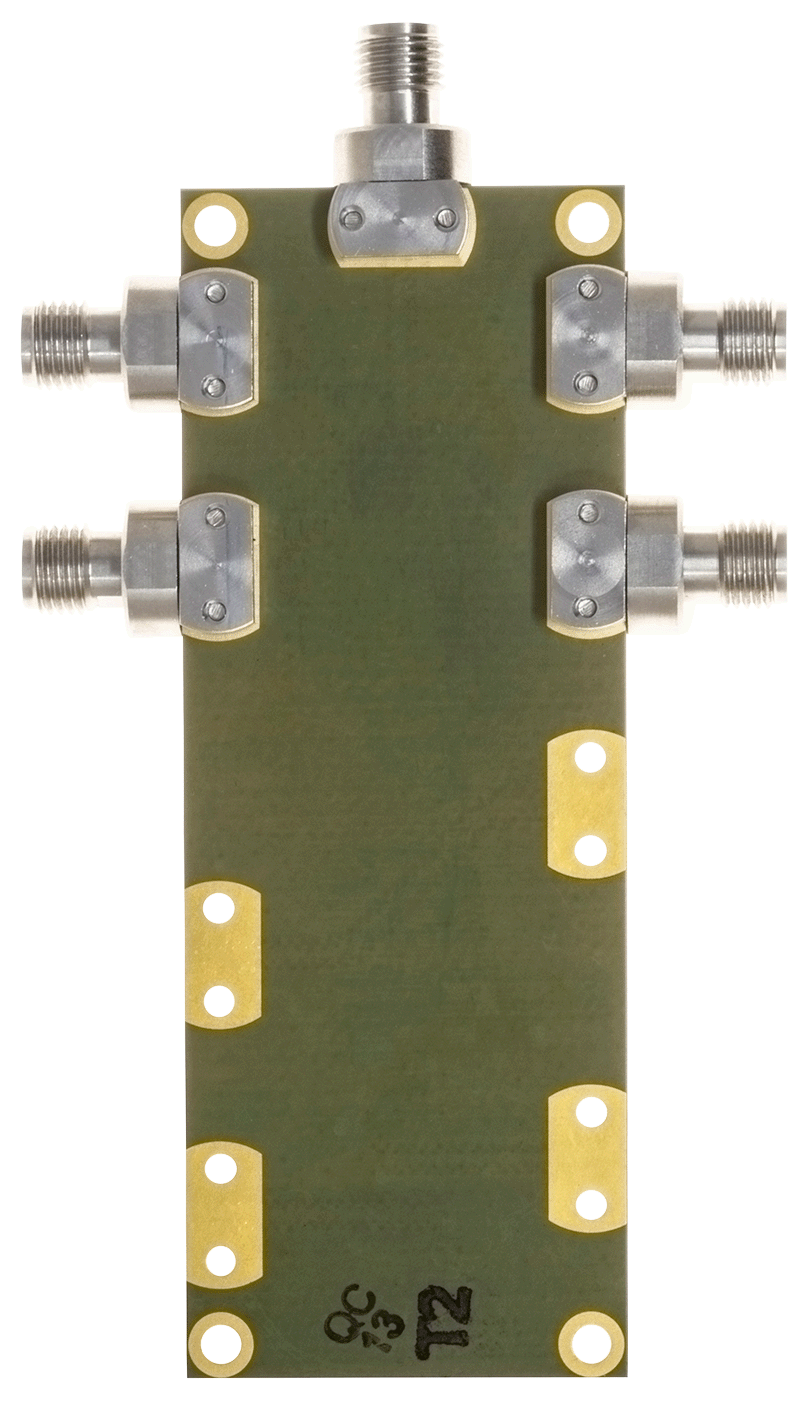

    ADAR5000 Evaluation Board - Angle ADAR5000 Evaluation Board - Top ADAR5000 Evaluation Board - Bottom
