特性
- 低失调电压：5 μV（最大值）
- 极低失调电压漂移：最大值22 nV/°C

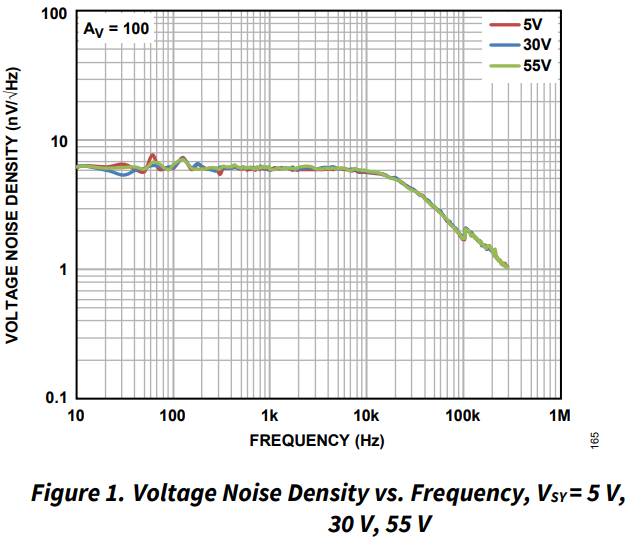

- 低电压噪声密度：
- 5.8 nV/√Hz（典型值）
- 117 nV p-p（0.1 Hz至10 Hz，典型值）
- 低输入偏置电流：50 pA（典型值）
- 单位增益交越带宽：3 MHz（典型值）
- 单电源供电：输入电压范围包括地和轨到轨输出
- 宽工作电压范围：
- 单电源供电：4.5 V至55 V
- 双电源供电：±2.25 V至±27.5 V
- 集成EMI滤波器
- 单位增益稳定
- 下载AD4522-2-KGD数据手册。
- 提供已知良好的裸片，并完全保证符合数据手册的规格
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADA4522-1 / ADA4522-2 / ADA4522-4分别为单通道/双通道/四通道、零漂移、低噪声、低功耗、具有接地检测输入和轨到轨输出的运算放大器，并针对随时间、温度和电压条件变化的总精度进行了优化。这些器件具有宽工作电压和温度范围、高开环增益、极低直流和交流误差，因而非常适合在各种应用中放大极小的输入信号并精确再现较大的信号。
ADA4522-1 / ADA4522-2 / ADA4522-4在电源电压为5.0 V、30 V和55 V时具有额定性能。这些器件的工作电压范围为4.5 V至55 V，是采用5 V、10 V、12 V、30 V单端电源或更高单电源应用以及采用±2.5 V、±5 V和±15 V双电源应用的理想选择。ADA4522-1 / ADA4522-2 / ADA4522-4利用片内滤波实现较高的抗电磁干扰(EMI)能力。
ADA4522-1/ADA4522-2/ADA4522-4的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚MSOP和SOIC、14引脚SOIC和TSSOP封装。
应用- 电感、电容和电阻(LCR)计量仪/兆欧计前端放大器
- 称重传感器和桥式传感器
- 磁力天平
- 高精密分流检测
- 热电偶/电阻温度检测器(RTD)传感器
- 可编程逻辑控制器(PLC)输入和输出放大器
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
7
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4522-2
文档
9
筛查
1 应用
全部
-
全部
-
数据手册
-
技术文章
-
应用笔记
全部
-
全部
-
英文
-
日文
-
中文
数据手册
4
更新 10/29/2015
英文
ADA4522-1/ADA4522-2/ADA4522-4: 55 V, EMI Enhanced, Zero Drift, Ultralow Noise, Rail-to-Rail Output Operational Amplifiers Data Sheet (Rev.G)
更新 05/01/2015
日文
ADA4522-1/ADA4522-2/ADA4522-4: 55 V 電源、EMI 強化、ゼロ・ドリフト、超低ノイズ、レール TO レール出力オペアンプ データシート (Rev.E)
技术文章
2
更新 11/01/2010
英文
更新 11/01/2010
中文
MS-2066：传感器电路的低噪声信号调理
1.12 M
应用笔记
3
HTML
更新 07/24/2020
中文
HTML
更新 07/24/2020
日文
HTML
更新 07/24/2020
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
参考资料 6
教程 2
模拟对话 3
视频
1
设计资源 7
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADA4522-2-KGD-WP | CHIPS OR DIE |
|
|
| ADA4522-2ARMZ |
8-Lead MSOP
|
|
|
| ADA4522-2ARMZ-R7 |
8-Lead MSOP
|
|
|
| ADA4522-2ARMZ-RL |
8-Lead MSOP
|
|
|
| ADA4522-2ARZ |
8-Lead SOIC
|
|
|
| ADA4522-2ARZ-R7 |
8-Lead SOIC
|
|
|
| ADA4522-2ARZ-RL |
8-Lead SOIC
|
|
- ADA4522-2-KGD-WP
- 引脚/封装图-中文版
- CHIPS OR DIE
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4522-2ARMZ
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4522-2ARMZ-R7
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4522-2ARMZ-RL
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4522-2ARZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4522-2ARZ-R7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4522-2ARZ-RL
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
8月 20, 2020
- 18_0171
ADA4522 Die Revision
ADA4522-2ARMZ
量产
ADA4522-2ARMZ-R7
量产
ADA4522-2ARMZ-RL
量产
ADA4522-2ARZ
量产
ADA4522-2ARZ-R7
量产
ADA4522-2ARZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 20, 2020
- 18_0171
ADA4522 Die Revision
ADA4522-2ARMZ
量产
ADA4522-2ARMZ-R7
量产
ADA4522-2ARMZ-RL
量产
ADA4522-2ARZ
量产
ADA4522-2ARZ-R7
量产
ADA4522-2ARZ-RL
量产
评估套件
评估套件 3
EVAL-OPAMP-2
EVAL-OPAMP-2评估板
产品详情
通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
- EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
- EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
- EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
DC2677A

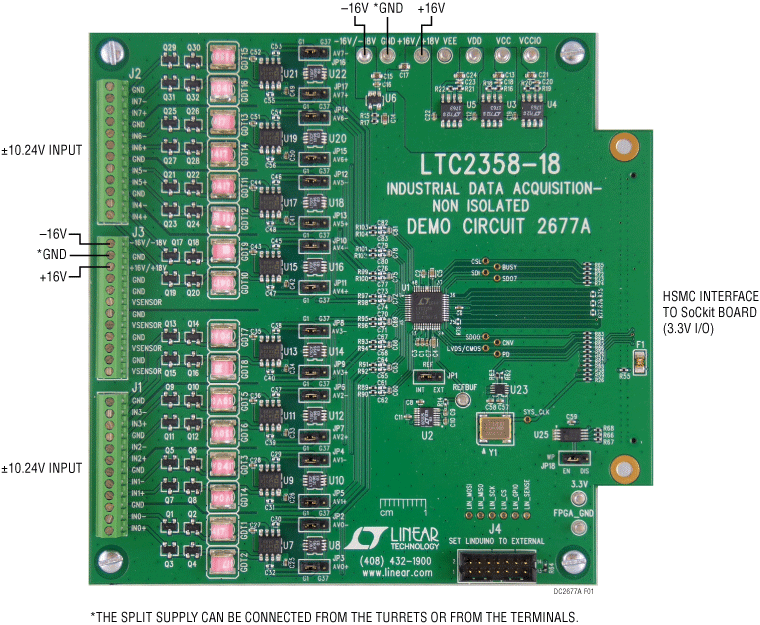

LTC2358-18、LT6658、ADA4522-2工业数据采集非隔离板
产品详情
演示电路2677A是一个适合鲁棒的工业数据采集应用的LTC®2358-18参考设计。LTC2358-18能够测量具有宽输入共模范围的高电压；不过，DC2677A可提供支持高达400V的连续输入保护。DC2677A与提供浪涌保护的气体放电管相结合，能够耐受极端损害。
该参考设计包括LTC2358-18 SAR ADC、ADA4522-2双通道零漂移运算放大器和用于传感器激励的LT6658双路输出高电流基准电压源。
数字接口是一款HSMC（高速夹层连接器），兼容Altera Cyclone V SoCkit和其他支持3.3V CMOS I/O的Altera FPGA评估板。
资料
EVAL-ADA4522
ADA4522 评估板
产品详情

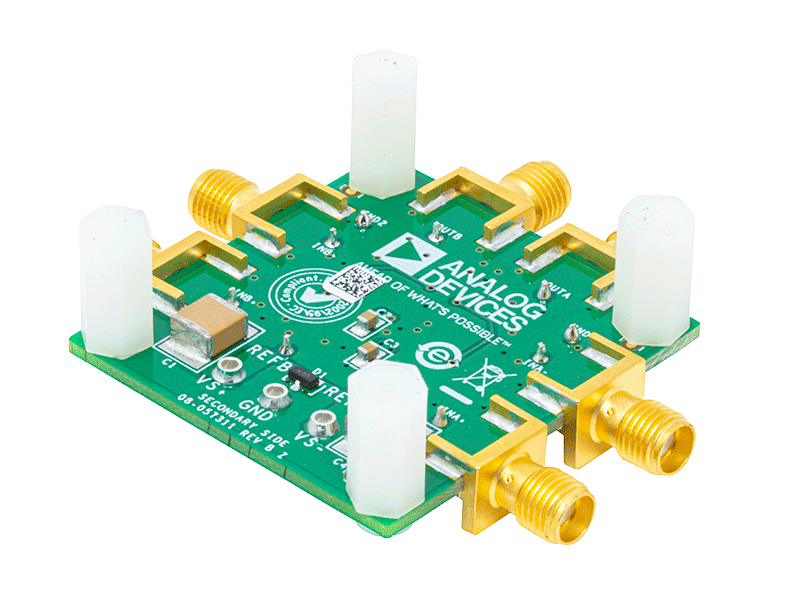

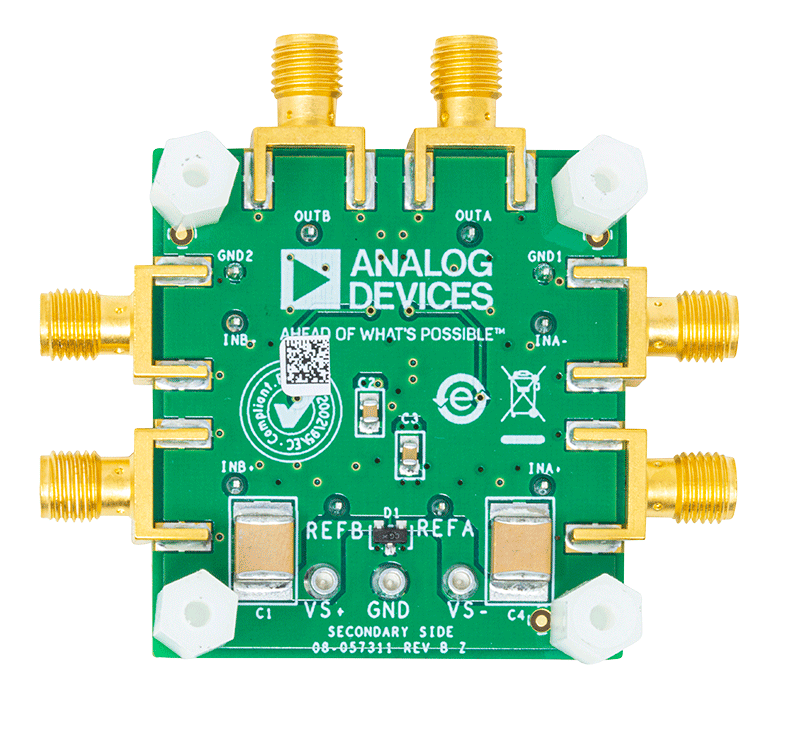

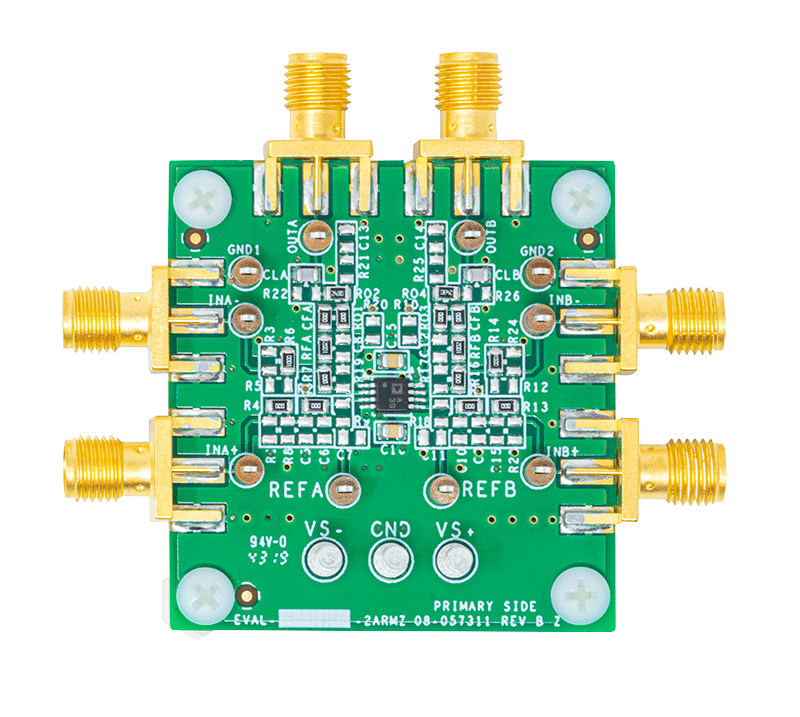

对于 ADA4522-2 这款 8 引脚、双通道、迷你小外形封装 (MSOP) 运算放大器 (op amp)，可利用 EVAL-ADA4522-2ARMZ 进行评估。该评估板中的 ADA4522-2 的两个通道均在增益为 101 的同相放大器中进行配置。输出具有截止频率约为 117 kHz 的低通滤波器，可将 ADA4522-2 的 800 kHz 斩波频率引入的干扰较小化。
评估板的灵活设计允许用户创建多种配置，例如反相和同相放大器、差动放大器和二阶 Sallen-Key 滤波器。此外，测试点和终端安装型微型 A (SMA) 连接器的组合可方便用于输入和输出端。
评估板除旁路电容器 C1 和 C4 外，主要由 0805 尺寸的电阻器和电容器组成，以确保易于用户安装。10 µF 旁路电容（C1 和 C4）的封装尺寸为 2220，可以承受更高的额定电压，因为 ADA4522-2 的最大电源为 55V。
有关 ADA4522-2 的完整详细信息，请参阅 ADA4522-1/ ADA4522-2/ADA4522-4 数据手册，在使用 EVAL-ADA4522-2ARMZ 时，必须同时参阅该数据手册和本用户指南。
