AD5706R
推荐用于新设计4 通道、16 位、电流输出 DAC,带片上基准电压源和 SPI 接口
- 产品模型
- 2
概述
- 4 通道、16 位、电流输出 DAC
- 每个通道的可编程输出电流范围
- 50mA、150mA、200mA 和 300mA
- 灵活的 1.65V 至 3.6V 输出电压
- 每个输出通道均有单独的电压供应
- 每通道最大压降为 0.3V
- IOUT 引脚上的内部开关接地
- 2.5V 片上电压基准
- 50MHz SPI 接口
- 加载 DAC、A/B 切换和抖动功能
- 集成模拟诊断监测
- 集成式热警告
- 36 球 2.55mm × 2.55mm WLCSP
- 28 引脚,4mm × 4mm LFCSP 封装
- 工作温度:-40℃至 +125℃
AD5706R 是一款 4 通道、16 位分辨率、低噪声可编程电流输出的数字模拟转换器 (DAC)。该器件非常适合光子控制和电流模式偏置等应用。
该设备具有集成的 2.5V 电压基准,以及负载 DAC、A/B 切换和抖动功能。板载多路复用器可以监测电源电压和输出电压、输出电流以及芯片内部温度。
AD5706R 支持多个可编程输出电流范围,最大可达 300mA。利用可寻址引脚,最多四个设备可以共享一条 SPI 总线进行通信。
每个 DAC 通道独立运行,拥有自己的正电源轨 (PVDDx),其范围从 1.65V 到 3.6V,从而优化了电源效率和散热性能。该设备需要 2.9V 至 3.6V AVDD 电源,额定工作温度范围为 -40°C 至 +125°C。
应用
- 光电控制
- 光通信
- LED 驱动器可编程电流源
- 电流模式偏置
参考资料
数据手册 1
用户手册 1
器件驱动器 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| AD5706RBCBZ-RL7 | WLCSP | ||
| AD5706RBCPZ-RL7 | LFCSP |
软件资源
器件驱动器 5
Evaluation Software 2
IIO Evaluation Software
Firmware Documentation
找不到您所需的软件或驱动?
工具及仿真模型
IBIS 模型 1

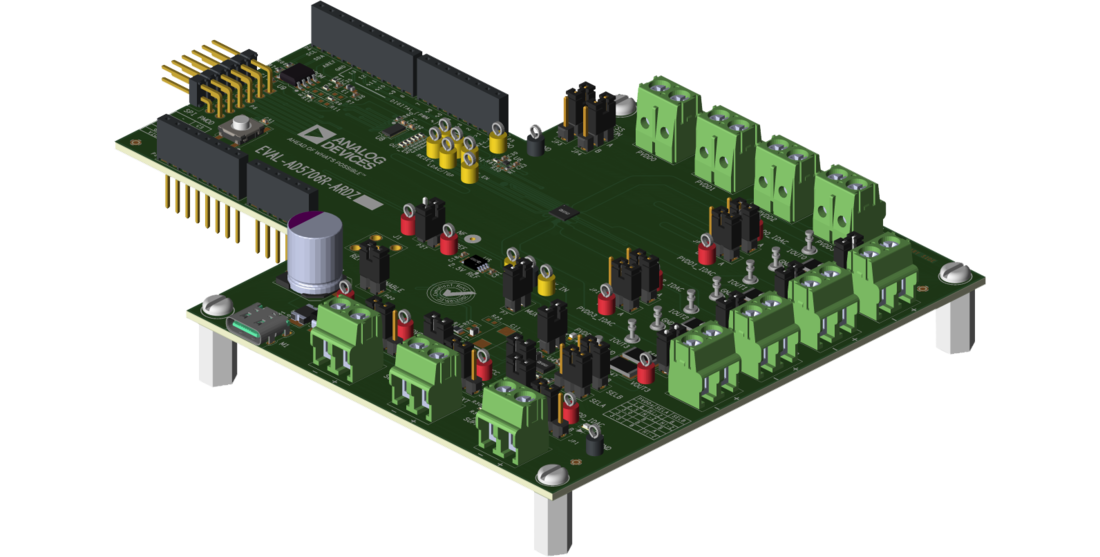

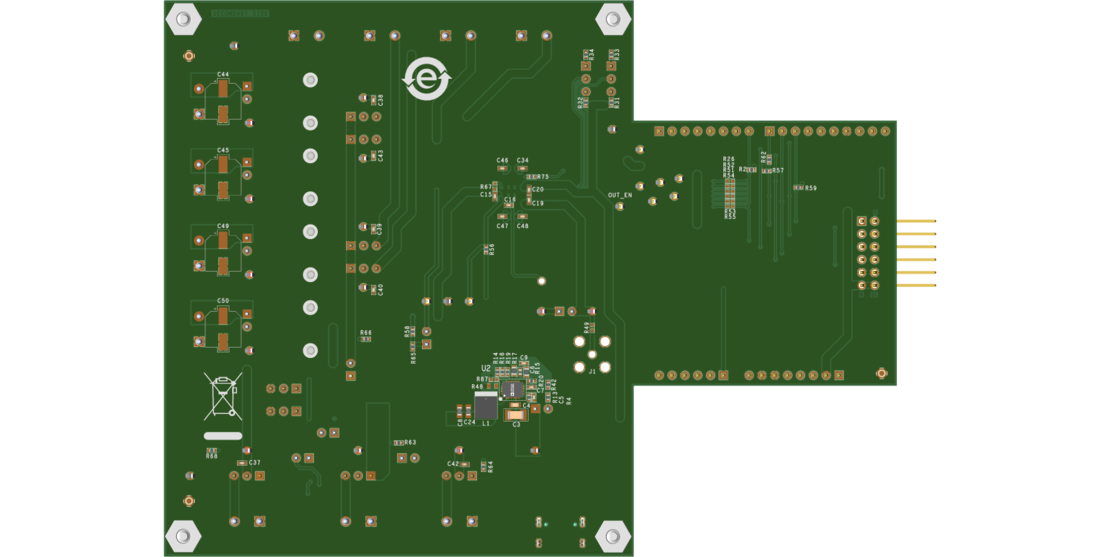

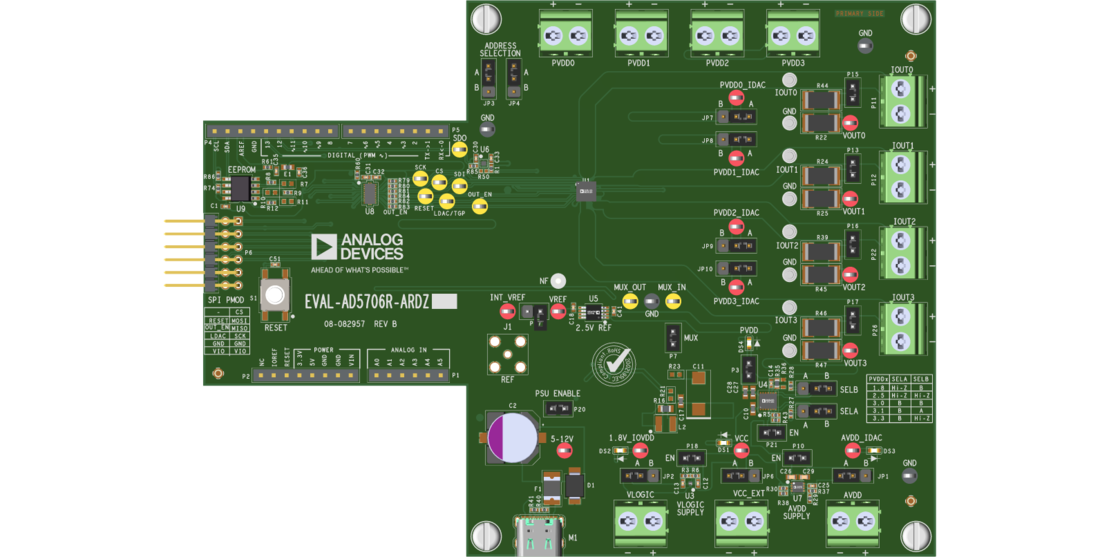

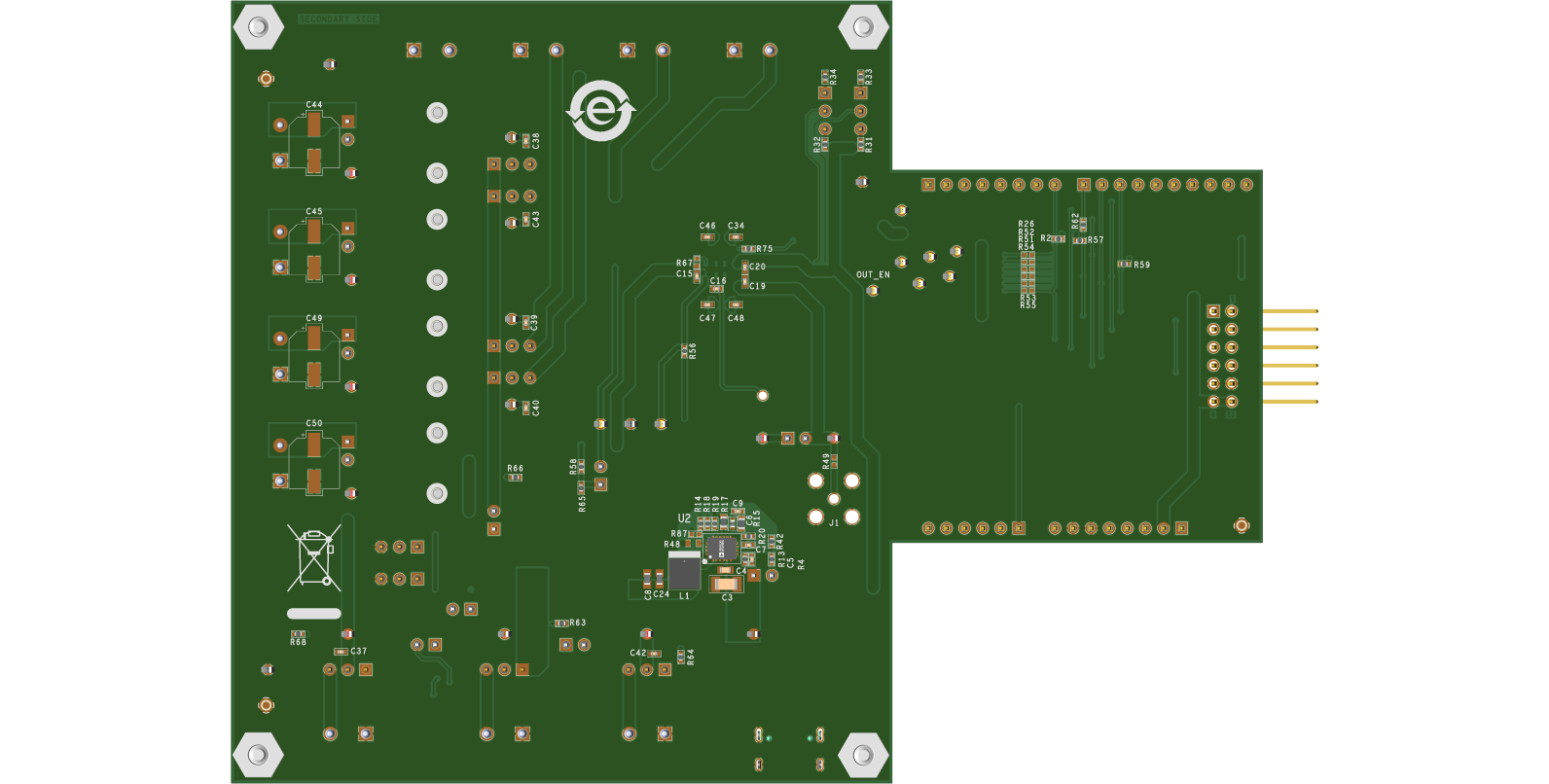

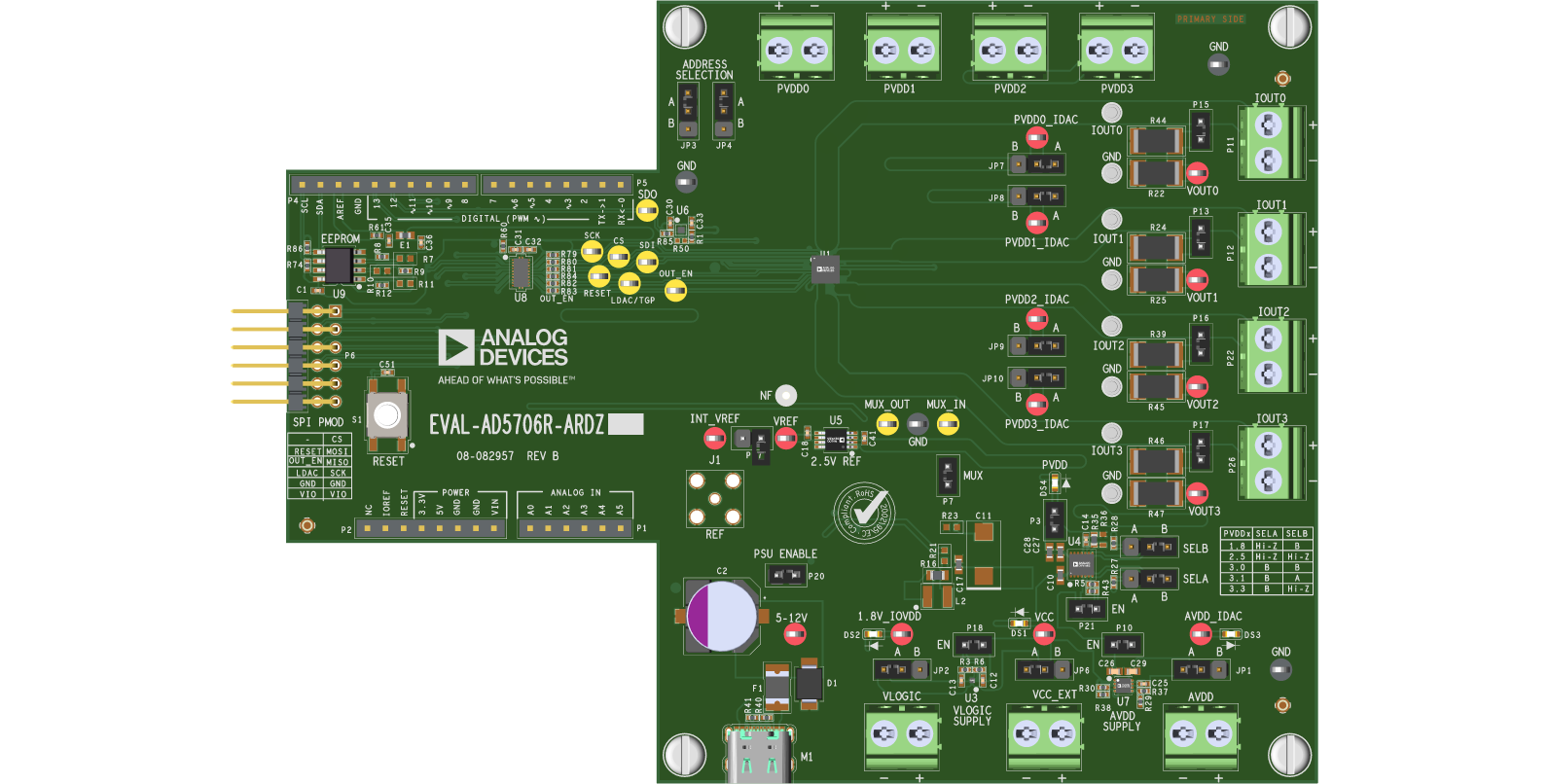

评估套件
