概览
优势和特点
- 高性能
- 高相对精度 (INL)：16 位时为 ±4 LSB（最大值）(AD5679/AD5679R)
- TUE：±0.14% FSR（最大值）
- 失调误差：±1.5 mV（最大值）
- 增益误差：±0.06% FSR（最大值）
- 低漂移 2.5 V 基准电压源温度系数：2 ppm/°C（典型值）
- 40 mA 短路电流
- 宽工作范围
- 工作温度范围 −40°C 至 +125°C
- 2.7 V 至 5.5 V 电源电压范围
- 简化的实现方式
- 用户可选增益 1 或 2（通过 GAIN 引脚）
- 1.8 V 逻辑兼容
- 具有回读或菊花链的 50 MHz 串行外设接口 (SPI)
- 符合 RoHS 标准的 28 引脚 4 mm × 4 mm LFCSP 封装
产品详情
AD5674/AD5674R/AD5679/AD5679R 是提供缓冲电压输出的低功耗 16 通道 12/16 位数模转换器 (DAC)，包含 2.5 V，2 ppm/°C 内部基准电压源（默认启用）和增益选择引脚，可产生 2.5 V（增益 = 1）或 5 V（增益 = 2）的满量程输出。这些套件采用 2.7 V 至 5.5 V 单电源供电，并通过设计保证单调性。AD5674/AD5674R/AD5679/AD5679R 采用 28 引脚的引线框芯片级封装 (LFCSP)，并集成了上电复位 (POR) 电路，可确保 DAC 输出端上电并保持零位或中位，直到出现有效写入为止。AD5674/AD5674R/AD5679/AD5679R 具有关断模式，可将电流消耗降至 2 μA（典型值）。
产品特色
- 高通道密度：4 mm × 4 mm LFCSP 内封装 16 个通道。
- 高相对精度（积分非线性 (INL)）±4 LSB（最大值）。
- 低漂移 2.5 V 片内基准电压源。
应用
- 光收发器
- 基站功率放大器
- 过程控制（可编程逻辑控制器 (PLC) 输入/输出卡）
- 工业自动化
- 数据采集系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

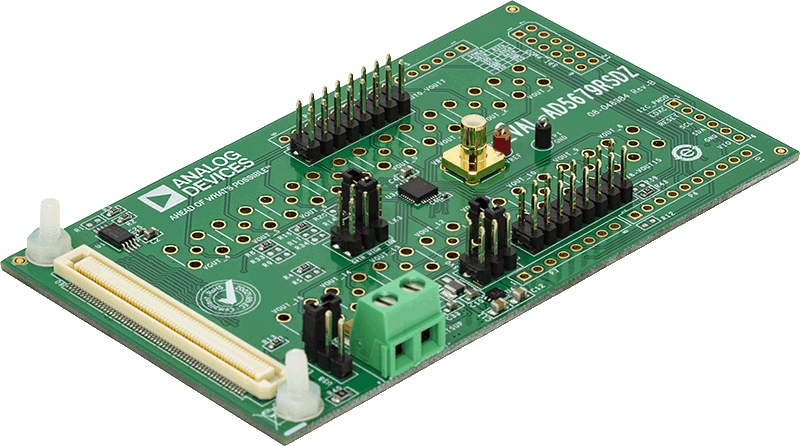

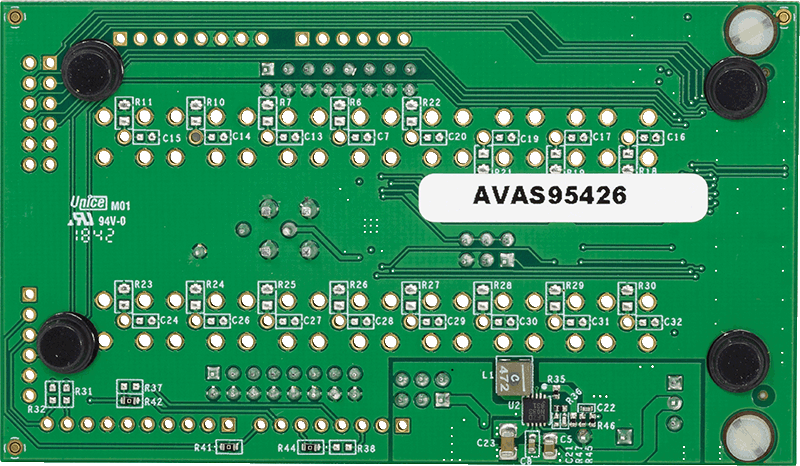

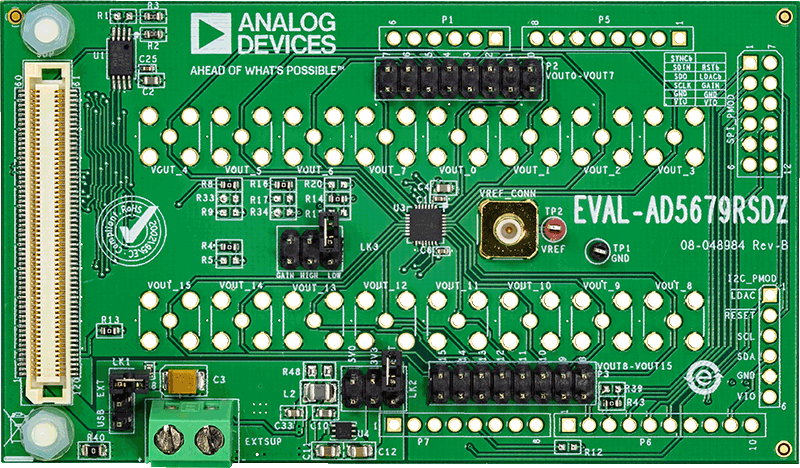

评估套件 (2)
参考资料
软件代码及系统需求
Mbed支持
WIKI
学习如何开始使用Mbed
Mbed是一种开源开发环境，可用于开发ARM微控制器。
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
AD5679R
IBIS模型
IBS
AD5679R IBIS Model
