AD5674

具有2 ppm/°C基准电压源温度系数的16通道、12位nanoDAC+,SPI接口

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高性能
    • 高相对精度(INL):12位时最大±1 LSB
    • TUE:±0.14% FSR(最大值)
    • 偏置误差:±1.5 mV(最大值)
    • 增益误差:±0.06% FSR(最大值)
    • 低漂移、2.5 V基准电压源温度系数:2 ppm/°C(典型值)
    • 短路电流:40 mA
  • 宽工作范围
    • 温度范围:−40°C至+125°C
    • 电源电压范围:2.7 V至5.5 V
  • 简化实施方案
    • 用户可选增益:1或2(GAIN引脚)
    • 1.8 V逻辑兼容性
  • 带回读或菊花链的50 MHz串行外设接口(SPI)
  • 符合RoHS标准的28引脚、4 mm × 4 mm、LFCSP封装
更多细节
show more Icon

AD5674/AD5674R/AD5679/AD5679R 是提供缓冲电压输出的低功耗 16 通道 12/16 位数模转换器 (DAC),包含 2.5 V、2 ppm/°C 内部基准电压源(默认启用)和增益选择引脚,可产生 2.5 V(增益 = 1)或 5 V(增益 = 2)的满量程输出。这些套件采用 2.7 V 至 5.5 V 单电源供电,并通过设计保证单调性。AD5674/AD5674R/AD5679/AD5679R 采用 28 引脚的引线框芯片级封装 (LFCSP),并集成了上电复位 (POR) 电路,可确保 DAC 输出端上电并保持零位或中位,直到出现有效写入为止。AD5674/AD5674R/AD5679/AD5679R 具有关断模式,可将电流消耗降至 2 μA(典型值)。

产品特色

  1. 高通道密度:4 mm × 4 mm LFCSP 内封装 16 个通道。
  2. 高相对精度(积分非线性 (INL))±4 LSB(最大值)。
  3. 低漂移 2.5 V 片内基准电压源。

应用

  • 光收发器
  • 基站功率放大器
  • 过程控制(可编程逻辑控制器 (PLC) 输入/输出卡)
  • 工业自动化
  • 数据采集系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

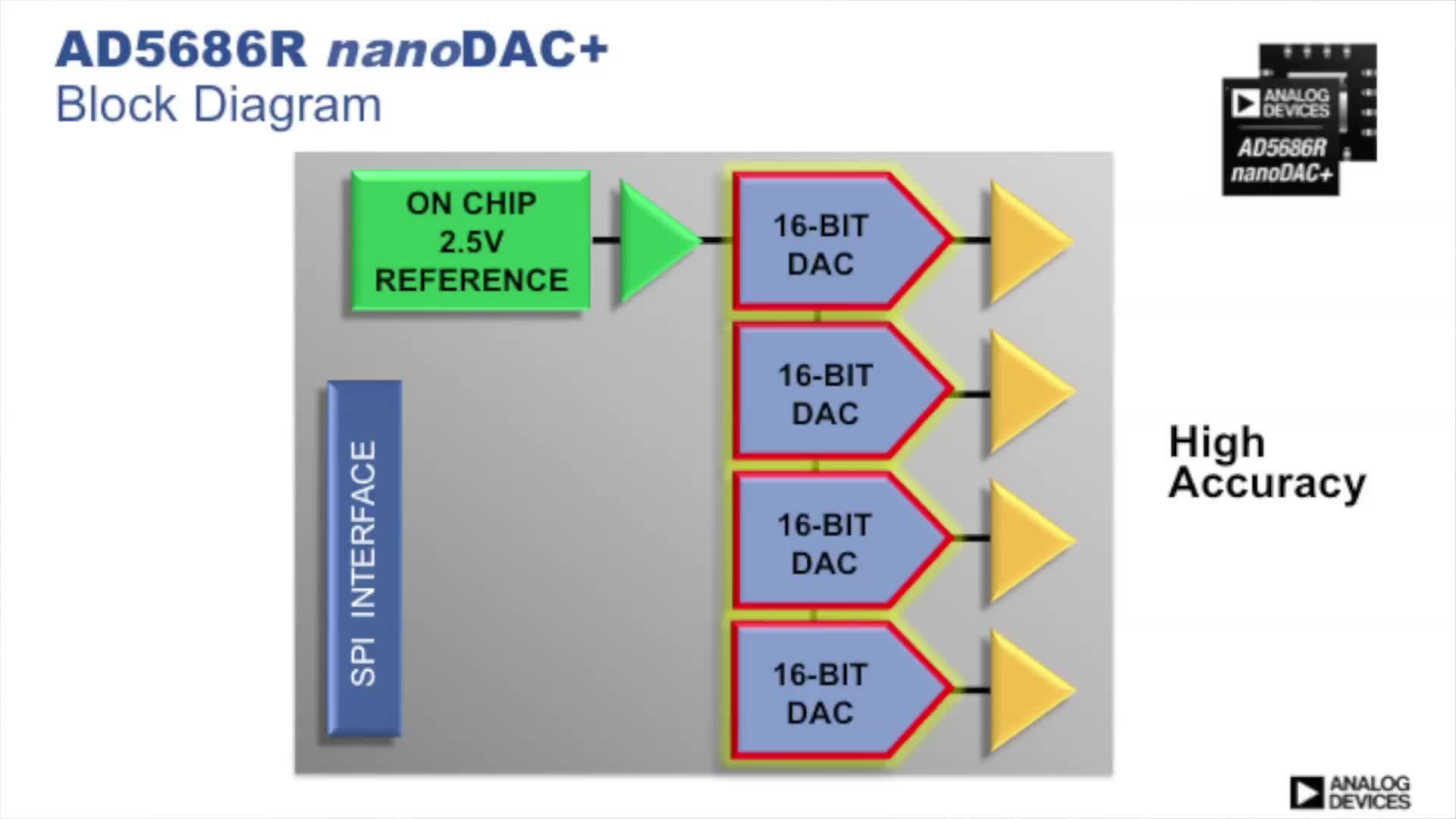

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD5674BCPZ-1
  • HTML
  • HTML
AD5674BCPZ-1-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

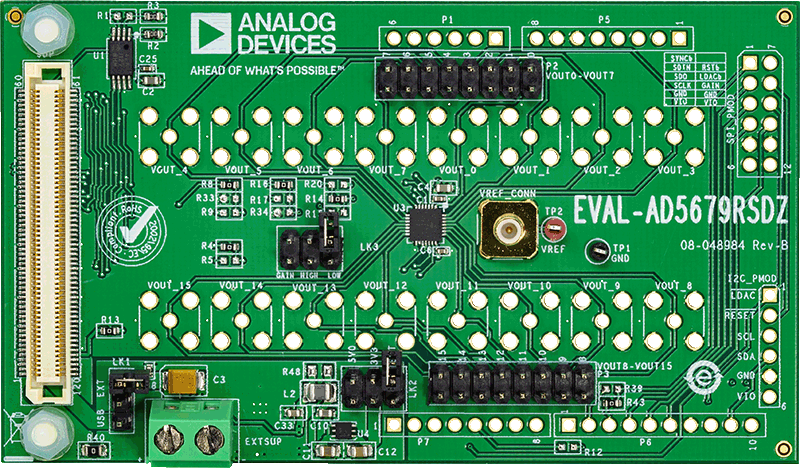

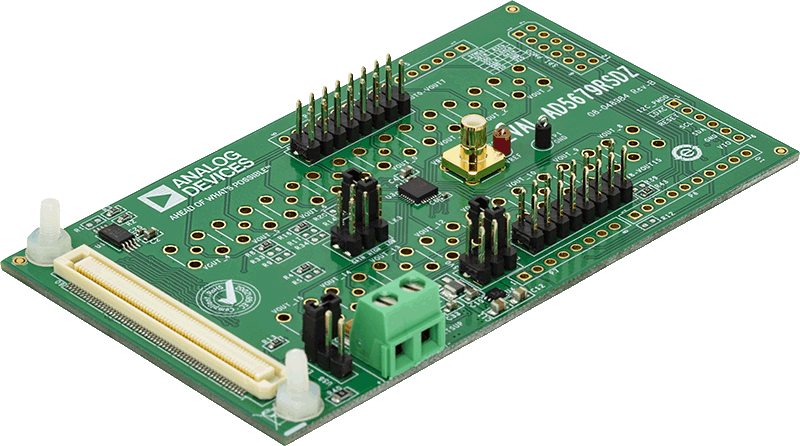

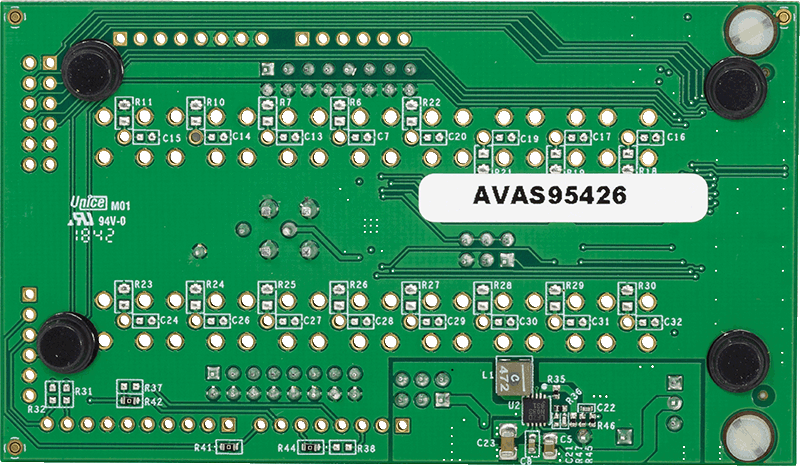

EVAL-AD5679R

AD5679R/AD5679/AD5674R/AD5674评估板

zoom

EVAL-AD5679R

AD5679R/AD5679/AD5674R/AD5674评估板

AD5679R/AD5679/AD5674R/AD5674评估板

特性和优点

  • 适用于 AD5679R 的功能完备的评估板
  • 多种连接选项
  • PC 控制配合 ADI 公司的 SDP 板一起使用

产品详情

该用户指南对AD5679R 16位、16通道、电压输出、数模转换器(DAC)EVAL-AD5679RSDZ操作进行详细说明。

EVAL-AD5679RSDZ允许用户快速进行AD5679R电路原型制作,并缩短设计时间。AD5679R采用2.7 V5.5 V单电源供电。AD5679R内部集成2.5 V基准电压源,输出电压范围为2.5 V5 V

EVAL-AD5679RSDZ通过系统演示平台(SDP-B)板与PCUSB端口连接。分析|控制|评估(ACE)软件可从EVAL-AD5679RSDZ产品页面下载,该软件与评估板配合使用,便于用户编程AD5679R。还提供外设模块接口(PMOD)连接,以便在不使用SDP-B板的情况下将微控制器连接至评估板。通过PMOD连接使用微控制器时,必须断开SDP-B板,否则用户无法运行ACE软件。

EVAL-AD5679RSDZADI公司的任意SDP-B板兼容,并可单独购买。图1显示了EVAL-AD5679RSDZSDP-B控制器板之间的典型连接。

有关完整详情,请参见AD5679R数据手册,使用EVAL-AD5679RSDZ时必须同时使用该用户指南与数据手册。

EVAL-AD5679RSDZ与AD5674/AD5674R/AD5679/AD5679R的所有型号兼容。
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
