TMC8100
Universal Encoder Bus Controller
すべて表示
The TMC8100 is a dedicated serial protocol converter IC, especially for absolute encoder bus protocols. It can delivering the extracted and adjusted encoder position information via SPI or UART.
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- Synchronous serial bus protocols supported, example, SSI, SPI, BiSS C, EnDat 2.x
- Asynchronous serial bus protocols supported, example, Nikon A-format® to the SPI
- Support for incremental A/B/Z encoder interface
- High speed 25MHz SPI system interface for configuration, control, and position
- High speed 2x UART 16Mbit/s system interface for configuration, control, and position
- Crystal oscillator or external clock with PLL
- Up to 128MHz internal system clock
- 2.5V to 5V single supply
- -40°C to +125°C operating temperature range

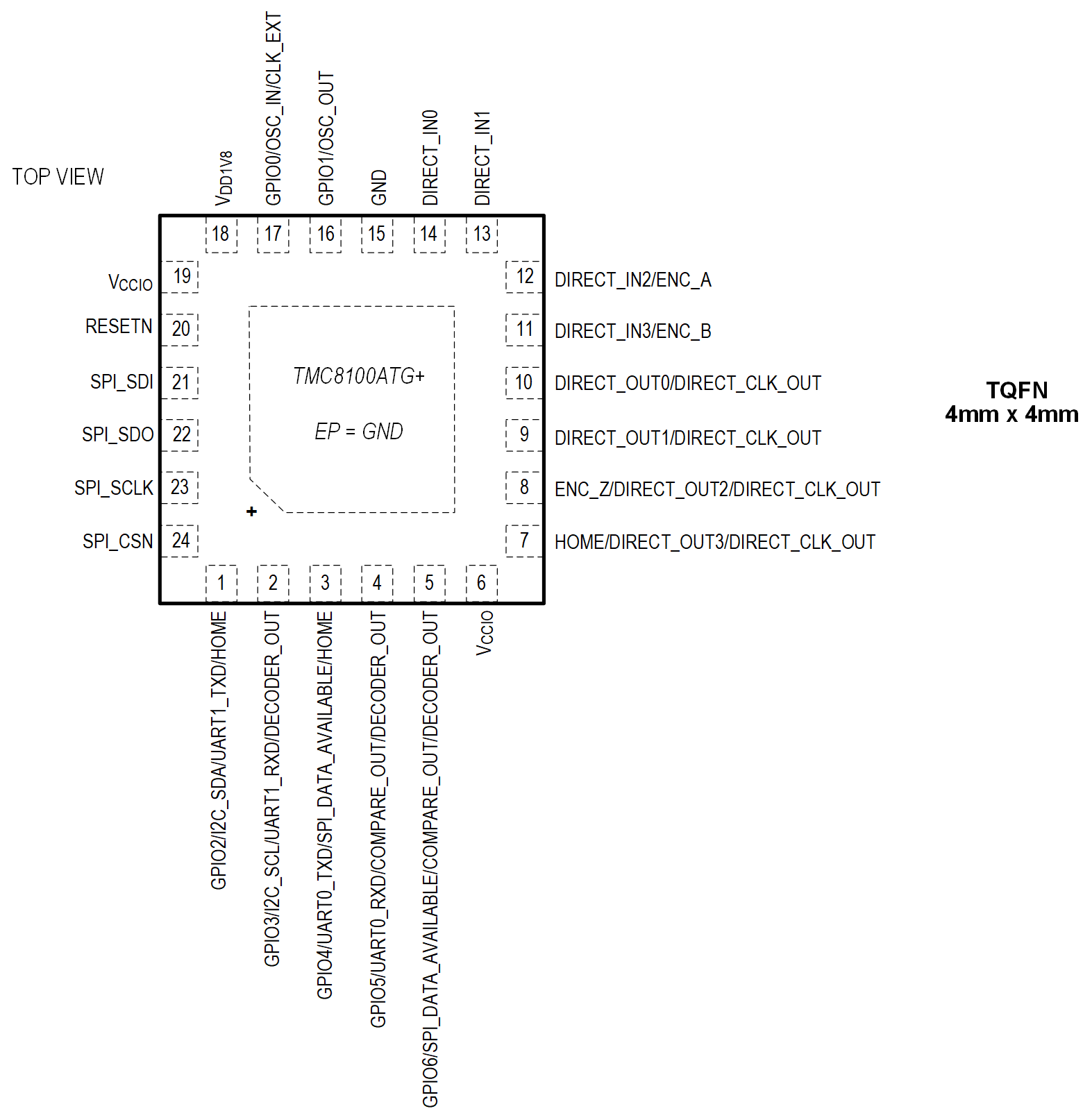

- TQFN24, 4mm x 4mm
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

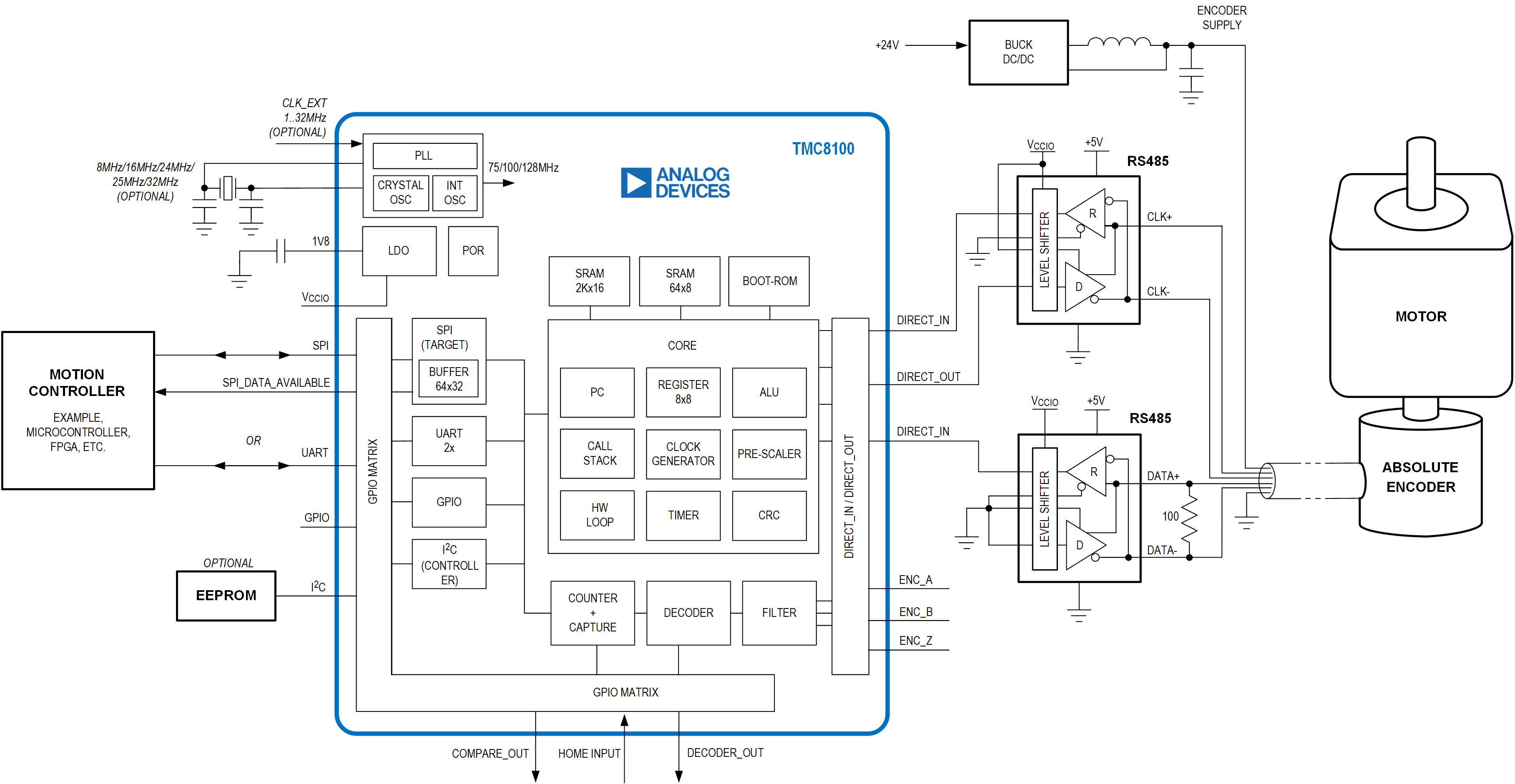

The TMC8100 is a dedicated serial protocol converter IC, especially for absolute encoder bus protocols. It operates as a bus controller for these protocols and as a peripheral with either a serial peripheral interface (SPI) or universal asynchronous receiver-transmitter (UART) interface connection attached microcontroller/motion controller delivering the extracted and adjusted encoder position information.
It integrates a programmable high performance serial communication engine for synchronous and asynchronous data up-to 16Mb/s. In addition to a clock generator, several counter/timer units, a programmable CRC generator and direct I/Os for connecting bus transceivers, standard SPI, 2x UART, and I2C interfaces are available.
Applications
- Industrial Manufacturing
- Robots/CoBots
- Automated Guided Vehicle (AGV)
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| TMC8100ATG+ |
24-LFCSP-4X4X0.75
|
|
|
| TMC8100ATG+T |
24-LFCSP-4X4X0.75
|
|
- TMC8100ATG+
- ピン／パッケージ図
-
24-LFCSP-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- TMC8100ATG+T
- ピン／パッケージ図
-
24-LFCSP-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
TMC8100-EVAL-KIT
機能と利点
- Synchronous Serial Bus Protocols Support
- SSI, SPI, BiSS-C, EnDat 2.X
- Asynchronous Serial Bus Protocols Support
- Incremental A/B/Z Encoder Interface
- High-Speed 25MHz SPI System Interface
- High-Speed 16Mbps UART System Interface
- I2C Programming Interface
- Crystal Oscillator or External Clock with PLL
- Up to 128MHz Internal System Clock
- 3V to 5.5V Single Supply
- -40°C to +125°C Operating Temperature Range
製品の詳細

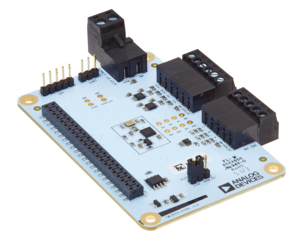

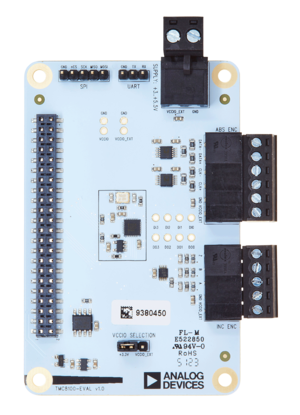

The TMC8100-EVAL is an evaluation board for the TMC8100 universal encoder bus controller. Connecting the TMC8100-EVAL to the Landungsbruecke PC interface board gives access to the graphical user interface TMCL-IDE and its fast development tools.
The TMC8100 acts as a peripheral interface block to deliver the extracted and adjusted encoder position information to the microcontroller or the motion controller over SPI or UART. This is achieved by the programmable high-performance serial communication engine for synchronous and asynchronous data.
The TMC8100-EVAL supports both absolute and incremental encoders. The encoder interfaces are supplied by the external supply of the TMC8100-EVAL. The TMC8100 is provided with a 16MHz clock source and an EEPROM for application code storage.
