TMC2240

36V 2ARMS+ Smart Integrated Stepper Driver with S/D and SPI

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)

PDF

12 13, 2023 ellipse 日本語

TMC2240: 36V 2ARMS+のS/D およびSPI 付きスマート集積ステッピング・モータ・ドライバ データシート (Rev.2)

データシートご利用上の注意
PDFファイルを開く external-link 1.14 M
Documentation すべてのドキュメントを表示
設計ツール TMC5240/TMC2240/TMC2210 Calculator Download 89.65 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.78
特長
  • Voltage Range 4.5V to 36V DC
  • Low RDS(ON) (HS + LS): 230mΩ Typical (TA = 25°C)
  • Current Ratings per H-Bridge (Typical at 25°C):
    • IMAX = 5.0A (Bridge Peak Current)
    • IRMS = 2.1ARMS (3A Sine Wave Peak)
  • Fully Integrated Lossless Current Sensing
  • Step/Direction (S/D) Interface with MicroPlyer™ Step Interpolation
  • SPI and Single Wire UART
  • Incremental Encoder Interface
  • Highest Resolution 256 Microsteps per Full Step
  • Flexible Wave Table and Phase Shift to Match Motor
  • StealthChop2™ Silent Motor Operation
  • SpreadCycle™ Highly Dynamic Motor Control Chopper
  • Jerk-Free Combination of StealthChop2™ and SpreadCycle™
  • StallGuard2™ and StallGuard4™ Sensorless Motor Load Detection
  • CoolStep™ Current Control for Energy Savings up to 75%
  • Passive Braking and Freewheeling Mode
  • Motor Phase and Chip Temperature Measurement
  • General-Purpose Analog Input
  • Full Protection and Diagnostics
  • Overvoltage Protection Output
  • Compact 5mm x 5mm TQFN32 package or 9.7mm × 4.4mm TSSOP38
製品概要
show more Icon

The TMC2240 is a smart high-performance stepper motor driver IC with serial communication interfaces (SPI, UART) and extensive diagnosis capabilities. It combines industries’ most advanced stepper motor driver based on the 256-usteps built-in indexer and two fully integrated 36V, 3.0A (max) H-Bridges plus non-dissipative Integrated Current Sensing (ICS).

TMC2240 features abundant diagnostics and protections such as short protection / OCP, thermal shutdown, under voltage lockout. During thermal shutdown and under voltage lockout events the driver is disabled. Furthermore, TMC2240 provides functions to measure the driver temperature, estimate the motor temperature, and measure one external analog input.

Applications

  • Textile, Sewing Machines, Knitting Machines
  • Lab and Factory Automation
  • 3D Printers, ID Printers/Card Printers
  • Liquid Handling, Medical Applications
  • Office Automation and Paper Handling
  • POS, Massage Chairs
  • ATM, Cash Recycler, Bill Validators, Cash Machines
  • CCTV, Security
  • Pumps and Valve Control
  • Heliostat and Antenna Positioning
Show More Arrow image

Technical Details

  TMC2240ATJ+ TMC2240AUU+
Status Active Active
Axes 1 1
Motor Supply 4.5 to 36V 4.5 to 36
Microsteps 1 to 256 1 to 256
a/b/n incremental ✓ ✓
SPI ✓ ✓
Step/Dir ✓ ✓
Direct Phase Control ✓ ✓
Temperature Sensor ✓ ✓
Single Wire UART ✓ ✓
MicroPlyer™ ✓ ✓
CoolStep™ ✓ ✓
Passive Braking ✓ ✓
SpreadCycle™ ✓ ✓
StallGuard2™ ✓ ✓
StealthChop2™ ✓ ✓
StallGuard4™ ✓ ✓
Phase Current, RMS 2.1A 2.1A
Package TQFN32 (5x5) TSSOP38 (9.7x4.4)
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示
設計ツール TMC5240/TMC2240/TMC2210 Calculator Download 89.65 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.78
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

TMC2240

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 12/13/2023
English

TMC2240: 36V 2ARMS+ Smart Integrated Stepper Driver with S/D and SPI Data Sheet (Rev.2)

PDFファイルを開く

redirect
1.14 M
download

PDFをダウンロード

PDF Vector

PDF

更新 12/13/2023
日本語

TMC2240: 36V 2ARMS+のS/D およびSPI 付きスマート集積ステッピング・モータ・ドライバ データシート (Rev.2)

PDFファイルを開く

redirect
1.14 M
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
TMC2240ATJ+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
TMC2240ATJ+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

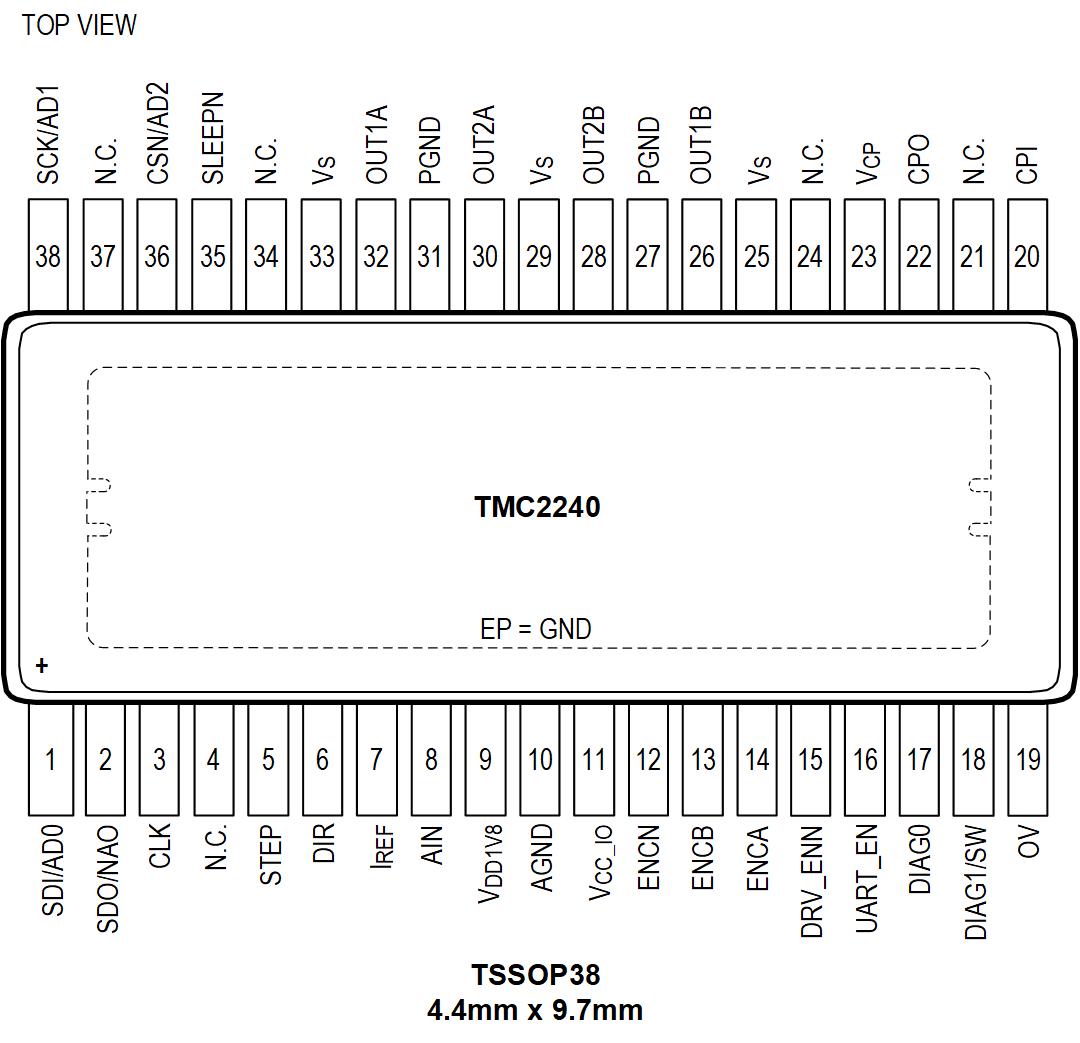

TMC2240AUU+ 38-TSSOP_4.4_EP-4.4_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
TMC2240AUU+T 38-TSSOP_4.4_EP-4.4_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

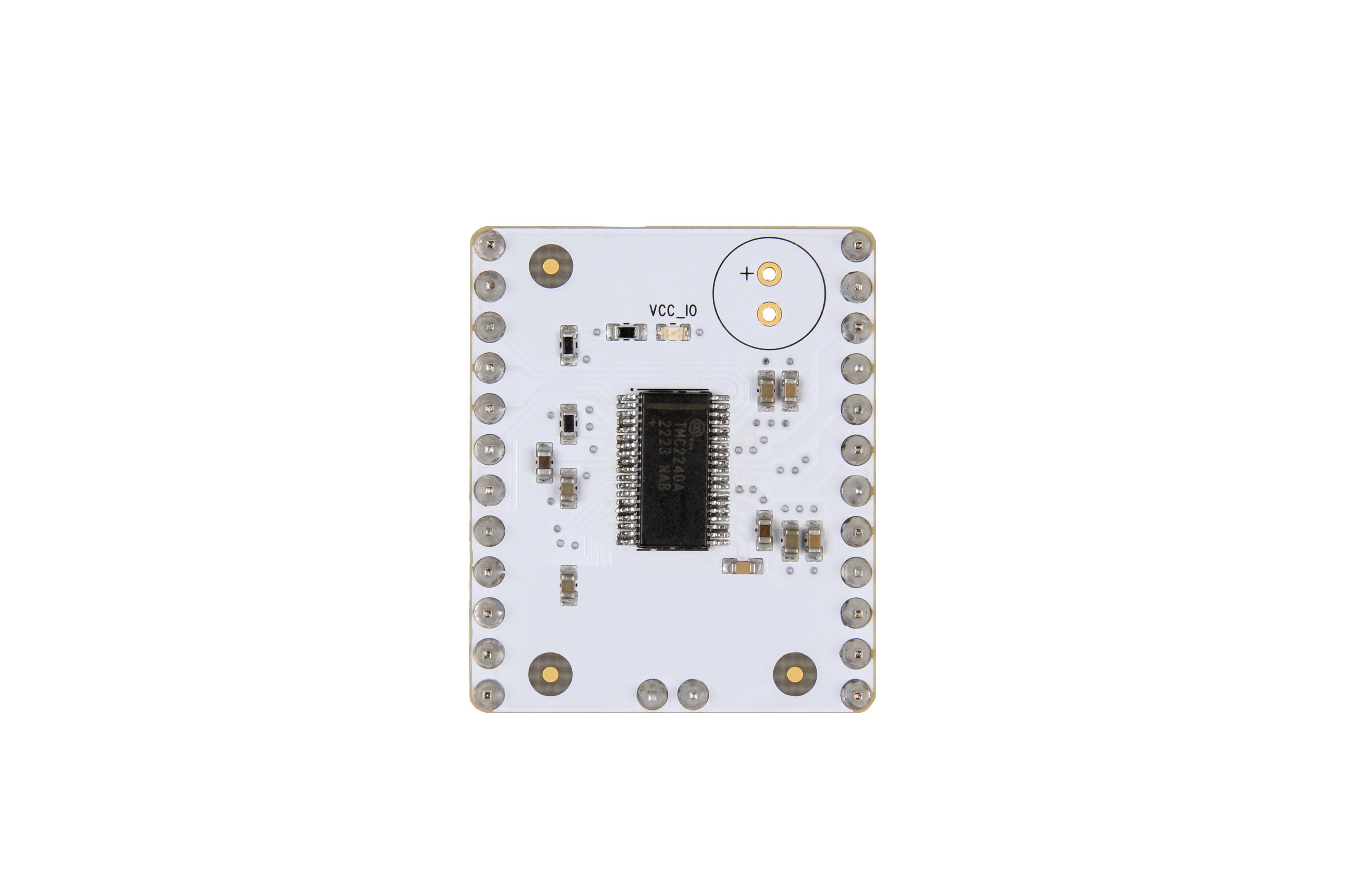

TMC2240-BOB

Evaluation Board for TMC2240

zoom

TMC2240-BOB

Evaluation Board for TMC2240

download icon

ダウンロード

 print icon

印刷
TMC2240-BOB
Evaluation Board for TMC2240

機能と利点

  • CoolStep™
  • Passive Braking
  • SpreadCycle™
  • StallGuard2™
  • StallGuard4™
  • StealthChop2™
  • MicroPlyer™
  • 1 to 256 Microsteps
  • 2ARMS, 36V
今すぐ購入 詳細を表示

製品の詳細

The TMC2240 breakout board is a development board with the dedicated TMC2240AUU+ IC. It is designed to give users the chance to rapidly prototype their applications - making it possible to immediately check how the motor performs with TMC chips while developing the application's software.

資料

pdf icon

ZIP

V10 - Design Files Download

797.19K

すべて表示 Arrow image
reference details image

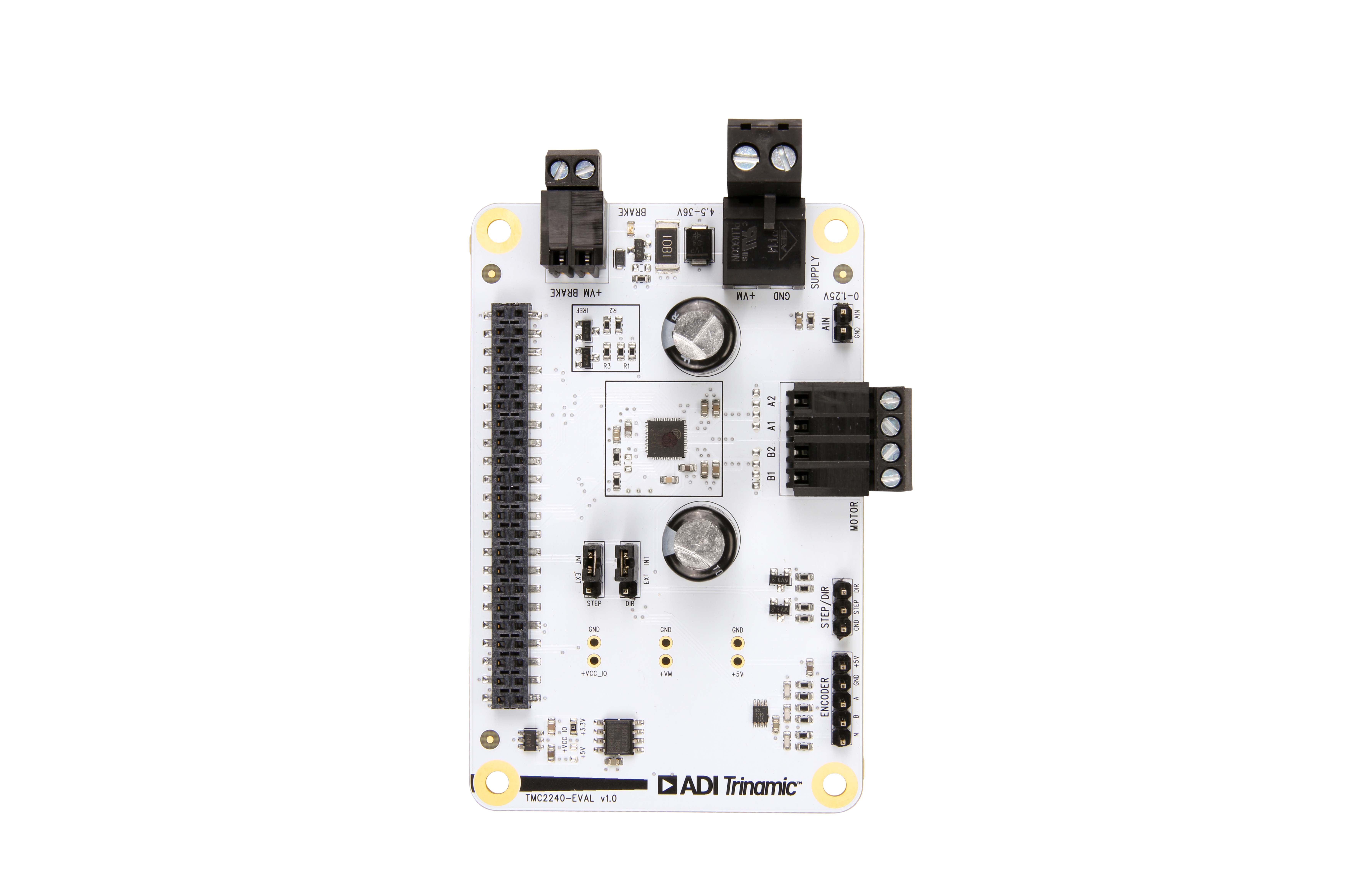

TMC2240-EVAL

Evaluation Board for TMC2240

zoom

TMC2240-EVAL

Evaluation Board for TMC2240

download icon

ダウンロード

 print icon

印刷
TMC2240-EVAL
Evaluation Board for TMC2240

機能と利点

  • 2-phase stepper motor up to 2.0A coil current (3.0A peak)
  • Supply Voltage 4.5 to 36V DC
  • SPI and Single Wire UART
  • 1 to 256 microsteps
  • Step/Dir interface
  • Incremental Encoder interface
  • Flexible wave table and phase shift to match motor
  • StealthChop2™ silent PWM mode
  • StallGuard4™ sensorless motor load detection
  • 2.1A RMS, 36V
今すぐ購入 詳細を表示

製品の詳細

The TMC2240-EVAL allows you to explore all functions of the TMC2240.

The TMC2240-EVAL-KIT is a set of one MCU board Landungsbruecke, one Eselsbruecke and one TMC2240-EVAL driver board. It allows for a quick and simple start within only minutes to make your motor turning, while still providing full access to all registers and full functionality and diagnostics.

For diagnosis, all signals between MCU and TMC2240 are accessible with probes on the bridge board. TMC2240-EVAL can be used with or without the Landungsbruecke MCU board.

All you need to get started is a power supply and ADI Trinamic's free and easy to use TMCL-IDE. This graphical user interface allows quick setup and supports the use of commands in direct mode, monitors real-time behavior visualized in graphs, and logs and stores data. All settings can simply be exported for your own firmware project.

More about the TMCL-IDE

資料

pdf icon

ZIP

Tmc2240 Eval - Design Files (Rev.10) Download

1.93M

pdf icon

PDF

Tmc2240 Eval User Manual (Rev.1.21) Download

2.32M

すべて表示 Arrow image

ソフトウェア

pdf icon

ZIP

TMCL-IDE reference design link

評価用キット2

evaluation kit item images

TMC2240-BOB

Evaluation Board for TMC2240
evaluation kit item images

TMC2240-EVAL

Evaluation Board for TMC2240
