Adjustable 2.8A Single Resistor Low Dropout Regulator

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Outputs May Be Paralleled for Higher Current and Heat Spreading
  • Single Resistor Sets Output Voltage
  • Output Adjustable to 0V
  • 50μA SET Pin Current: 1% Initial Accuracy

    • Radiation Performance

    • Total Ionizing Dose (TID) Tolerance, per TM1019.8, MIL-STD-883 Up to:
      • 200kRad (Si), per Condition A at 50Rads (Si)/sec
      • 100kRad (Si), per Condition D at 10mRads (Si)/sec
      • ELDRS Pass 100kRad (Si)
  • Single Event Latch+up (SEL) Threshold Linear Energy Transfer (LET)
    • ≥ 110MeV.cm2/mg at TCASE = 100°C
    • MIL-PRF-38535 Class V Compliant

The RH3083 is a 2.8A low dropout linear regulator with a unique architecture featuring a precision current source and voltage follower which allows the output to be programmed to any voltage between zero and 18V. Multiple regulators can be paralleled to increase total output current and spread heat over a system PC board with no need for heat sinking. The pass transistor collector can be brought out independently of the circuit supply voltage to allow dropout voltage to approach the saturation limit of the pass transistor. A small 10μF capacitor on the output with an ESR of less than 0.5Ω is adequate to ensure stability. Applications with large output load transients require a larger output capacitor value to minimize output voltage change. Input circuitry ensures output safe operating area current limiting and thermal shutdown protection. The rated output current of an RH3083-based part is fixed by internal wire length/resistance. Analog Devices dice element evaluations are based on parts rated for 2.8A output current.

Third Party Vendor Availability

Analog Devices partners with third party vendors who assemble and test packaged products with RH Dice inside.

For MSK prefix products please click on the Part Number in the table below and scroll down the linked page to find the part number.

Part Number Description SCD or SMD#
MSK5983 2.8A Positive Adjustable LDO Regulator -
MSK5984 2.8A Positive Adjustable LDO Regulator -
MSK5985 2.8A Positive Adjustable LDO Regulator -
MSK5986 2.8A Positive Adjustable LDO Regulator -
VRG8669 2.5A Positive Adjustable LDO Regulator Pending
VRG8697 2.5A Dual Positive Adjustable LDO Regulator Pending
VRG8698 2.5A Dual Positive Adjustable LDO Regulator Pending

Applications

  • High Efficiency Linear Regulators
  • Constant Voltage/Current Regulators
  • Programmable Current Source/Sink
  • Space System Power Supplies
  • Switching Power Supply Post Regulators
  • Very Low Voltage Power Supplies
RH3083MK
Adjustable 2.8A Single Resistor Low Dropout Regulator

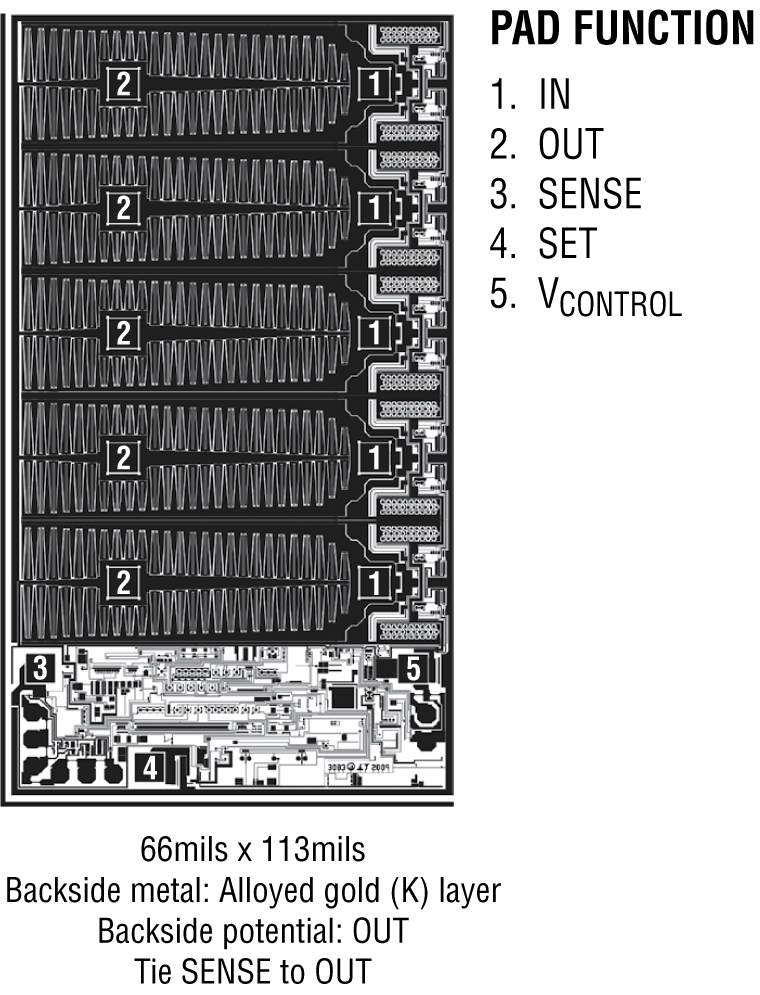

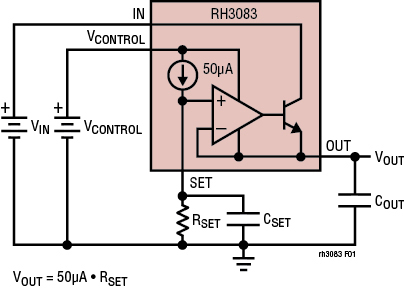

DIE CROSS REFERENCE RH3083 Dice Pinout
