RH117

製造中

正電圧可変レギュレータ

データシート (Rev. F) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

絶対最大定格

  • 消費電力：内部制限
  • Input-to-Output 電圧差動: 40V
  • オペレーティング・ジャンクション
    • 温度範囲:-55°C ～ 150°C
  • 保存温度範囲:-65°C ～ 150°C
  • Lead Temperature (Soldering, 10 sec):300°C

RH117 は 3 端子の正電圧可変レギュレータで、最大 0.5A (H パッケージ) または 1.5A (K パッケージ) をサポートできます。出力は 1.2V〜37V の範囲で 2 つの外付け抵抗を使用して変更可能です。デバイスには完全な電流制限の熱負荷安全領域保護が備わっており、調整端子が切断してもすべては正常に機能します。

ウェーハの各ロットはアナログ・デバイセズのクラスSフローで処理されており、軍事用途の過酷な条件下で使用できる回路となります。883 処理に加えて、RH117 は熱制限の 100% バーンインの影響を受けます。

サード・パーティ・ベンダー・アベイラビリティ

アナログ・デバイセズの提携サード・パーティ・ベンダーは、LTC RH ダイス内蔵のパッケージ製品の組み立ておよび試験を実施しています。

製品名が MSK で始まる製品については、下記の表内の部品番号をクリックいただき、リンク先のページでスクロールダウンして部品番号を探してください。

部品番号 説明 SMD
MSK5972RH 1.5A 正電圧可変 LDO レギュレータ 5962-09213
VRG8601 1.5A デュアル正電圧/負電圧可変レギュレータ、スルーホール 5962-05219
VRG8602 1.5A デュアル正電圧/負電圧可変レギュレータ、サーフマウント 5962-05219
VRG8607 1.5A デュアル正電圧可変レギュレータ、スルーホール 5962-05219
VRG8608 1.5A デュアル正電圧可変レギュレータ、サーフマウント 5962-05219
VRG8660 1.5A 正電圧可変レギュレータ 5962-09206

RH117
正電圧可変レギュレータ

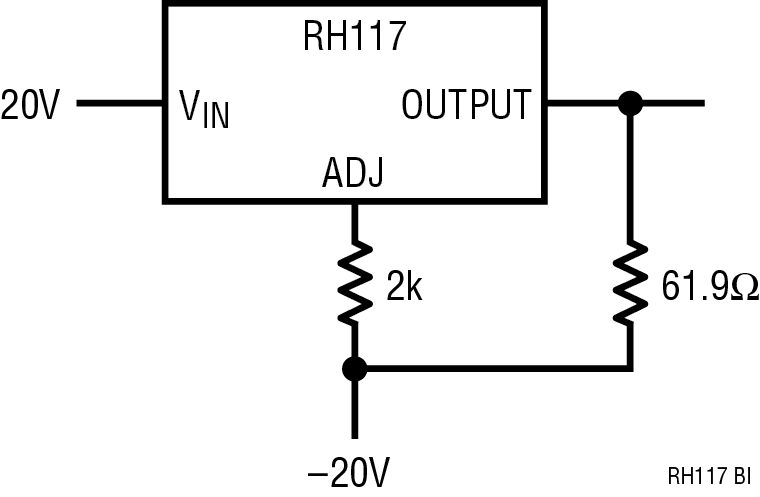

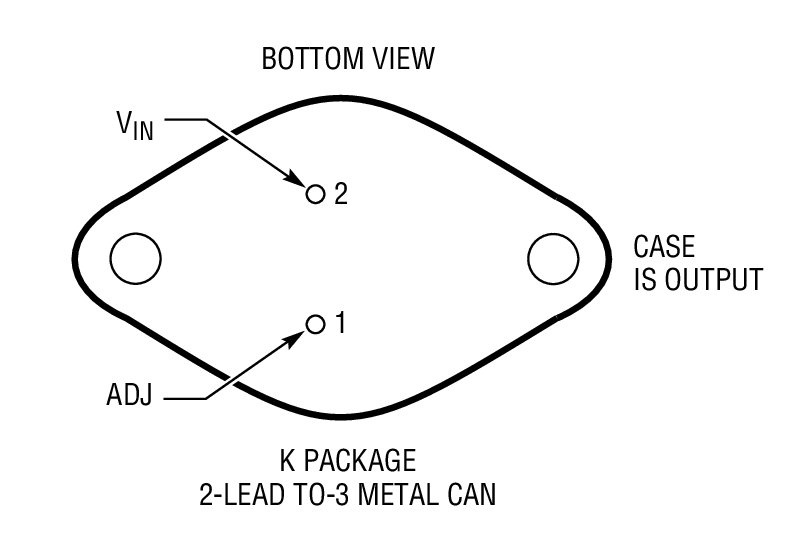

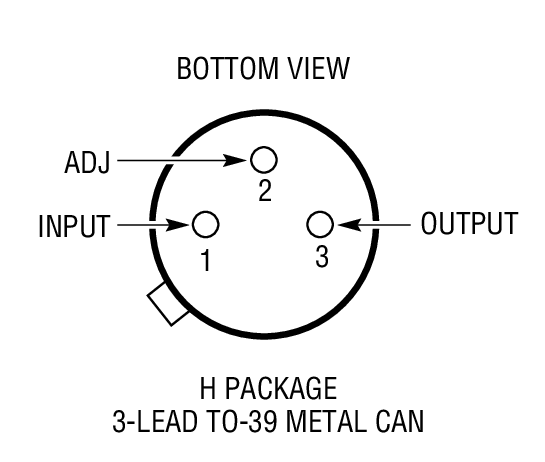

RH117 Application Circuit Product Package 1 Product Package 2
