PD-1260

NEMA 23 smart stepper motor 12 to 52V, 55Ncm, 256 µSteps, SixPoint ramp controller with USB, S/D RS485 and CAN interface, SensOstep, StallGuard2 and CoolStep, StealthChop

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
Documentation すべてのドキュメントを表示
3Dデザイン・モデル PD60 3 1260 01 Download 37.77MB 3Dデザイン・モデル PD57 1 1260 Download 37.72MB 3Dデザイン・モデル PD57 2 1260 Download 37.71MB 3Dデザイン・モデル PD60 4 1260 01 Download 37.76MB 3Dデザイン・モデル PD86 3 1260 Download 8.63MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格
価格は未定
特長
  • Stepper Motor NEMA23 / 57mm or NEMA24 / 60mm or NEMA34 / 86mm
  • 0.55 - 7.0Nm
  • With controller / driver
  • Linear and sixPoint™ ramps
  • +24V and +48V DC supply voltage
  • Up to 5.5A RMS motor current
  • RS485, CAN & USB interface
  • Integrated SensOstep™ encoder and support for external encoder
  • S/D interface
  • Multi-purpose inputs and outputs
製品概要
show more Icon

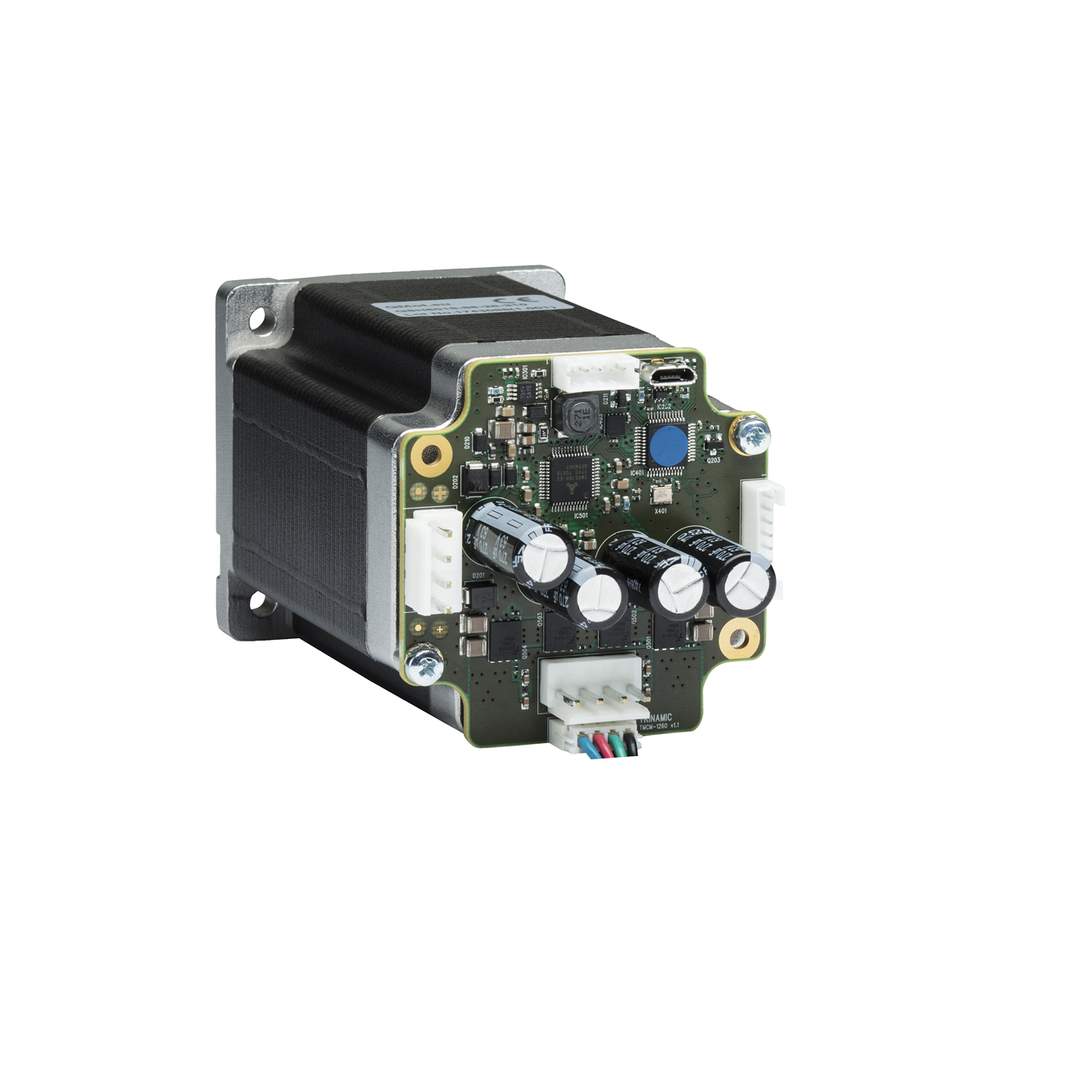

The PD57/60/86-1260 is a powerful and compact full mechatronic solution, made up of a TMCM-1260 stepper control module and a NEMA 23, NEMA 24 or NEMA 34 (57mm, 60mm or 86mm flange size) motor. Dynamic current control and quiet, smooth and efficient operation are combined with StealthChop™, DcStep™, StallGuard™ and CoolStep™ features.

All you need to get started is a power supply and ADI Trinamic's free and easy to use TMCL-IDE. This graphical user interface allows quick setup and supports the use of commands in direct mode, monitors real-time behavior visualized in graphs, and logs and stores data.

More about the TMCL-IDE

APPLICATIONS

  • Laboratory Automation
  • Manufacturing
  • Semiconductor Handling
  • Robotics
  • Factory Automation
  • Test & Measurement
  • Life Science
  • Biotechnology
  • Liquid Handling
Show More Arrow image

Technical Details

To see a comparison table of the models for the PD-1260, please click the button below.

Download table
