OP471

新規設計には非推奨

オペアンプ、クワッド、高速でローノイズ

製品モデル: 5
1Ku当たりの価格: 最低価格：$8.51

Viewing:

製品情報

優れた高速性：8V/μs（typ）
低ノイズ：11nV/√Hz（max）＠1kHz
ユニティ・ゲイン安定動作
ゲイン帯域幅積：6.5MHz（typ）
低い入力オフセット電圧：0.8mV（max）
低オフセット電圧ドリフト：4μV/℃（max）
非常に高いゲイン：500V/mV（min）
並外れたCMR：105dB（min）

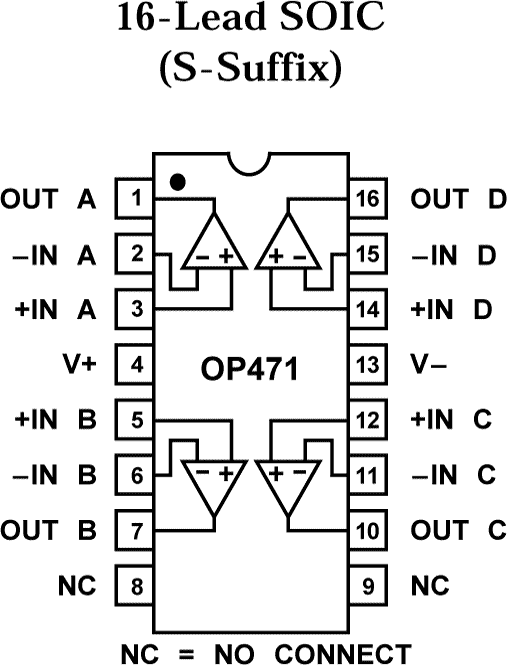

業界標準のクワッド・アンプ・ピン配列

OP471は、1kHzで最大11nV/√Hzのローノイズ、卓越した速度、8V/μs（typ）、、6.5MHzのゲイン帯域幅、ユニティ・ゲインでの安定性を特長とするモノリシック・クワッド・オペアンプです。

0.8mV以下の入力オフセット電圧と4μV/℃未満の入力オフセット電圧ドリフトを全軍用温度範囲で保証しています。オープン・ループ・ゲインは、10kΩの負荷に対して500,000を超え、優れたゲイン精度と直線性を保証しています。入力バイアス電流は25nA未満で、信号ソースの抵抗によって生じる誤差を抑えています。また105dBを超えるCMRと5.6μV/V未満のPSRRによって、グラウンド・ノイズと電源変動による誤差を大幅に低減しています。

複数のゲイン・ブロック、ローノイズの計装機器のアンプ、クワッド・バッファ、ローノイズのアクティブ・フィルタなどのアプリケーションに重要な、優れたアンプ・マッチングを提供します。

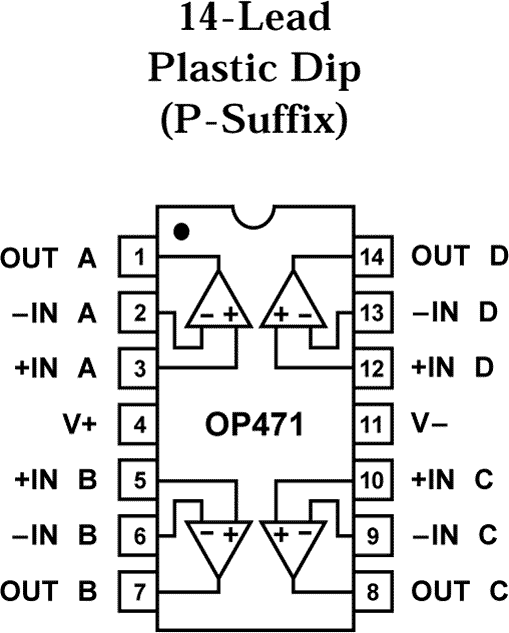

業界標準の14ピンDIPのピン配列に準拠しています。OP11、LM148 / 149、HA4741、RM4156、MC33074、TL084、TL074クワッド・オペアンプとピン互換性があるので、OP471を使えば、これらを使用しているシステムをアップグレードできます。

低電圧ノイズが求められるアプリケーションについては、電圧ノイズ密度が1kHzで最大5nV/√HzのOP470を推奨します。

製品モデル: 5
1Ku当たりの価格: 最低価格：$8.51

ドキュメント

データシート 2

OP471: High Speed, Low Noise Quad Operational Amplifier Data Sheet (Rev.A) 03/27/2015

OP471: Military Data Sheet 01/01/2000

アプリケーション・ノート 1

AN-357: オペアンプを使った積分器 12/06/2002

よく聞かれる質問 1

FAQ 12/07/2014

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
5962-88565022A	20 ld LCC	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
5962-88565023A	28 ld LCC	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
5962-8856502CA	14 ld CerDIP	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

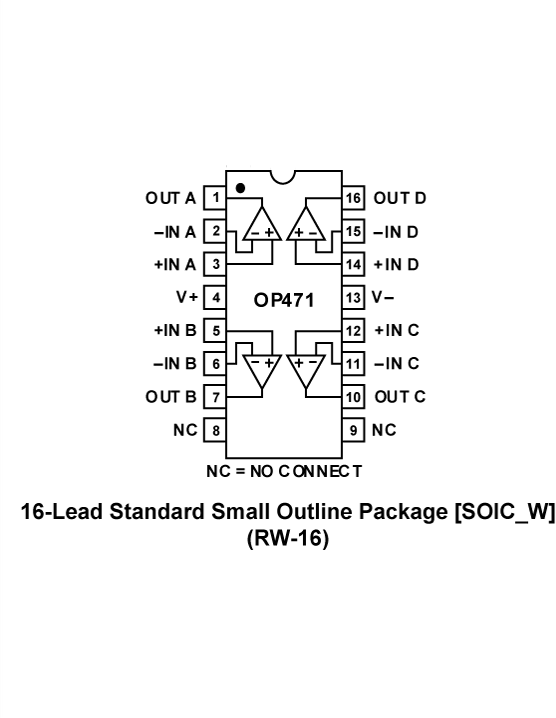

OP471GSZ	16-Lead SOIC Wide	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
OP471GSZ-REEL	16-Lead SOIC Wide	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

4 9, 2018 - 16_0026 Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices
		PCN16_0026_Form Material_Report Qualification Results Summary
5962-88565022A	製造中
5962-88565023A
5962-8856502CA	製造中
6 6, 2012 - 12_0066 Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite
		PCN12_0066_Form Material_Report Qualification Report Summary
5962-88565022A	製造中
5962-88565023A
5962-8856502CA	製造中
11 9, 2011 - 11_0050 Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines
		PCN11_0050_Form Material_Report
5962-88565022A	製造中
5962-88565023A
5962-8856502CA	製造中
11 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines
		PCN11_0182_Form Material_Report
5962-88565022A	製造中
5962-88565023A
5962-8856502CA	製造中
OP471GSZ	製造中
OP471GSZ-REEL	製造中
6 1, 2011 - 11_0088 Top and Bottom Mark Standardization for Certain LCC (Leadless Chip Carrier) and Metal Can Packages
		PCN11_0088_Form Material_Report Marking Comparison
5962-88565022A	製造中
5962-88565023A
7 31, 2009 - 09_0106 Removal of Die Fab Code from Topside Marking of Remaining Mil-Grade Products
		09_0106Supporting Material_Report PCN09_0106_Form
5962-88565022A	製造中
5962-88565023A
5962-8856502CA	製造中
11 7, 2012 - 12_0199 Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.
		PCN12_0199_Form Material_Report Qualification Report Summary Datasheet Specification Comparison
5962-8856502CA	製造中
12 3, 2025 - 25_0151 Qualification of Wafer Fabrication Site Analog Devices, Inc. Camas WA for (6um Bipolar) Products
		PCN25_0151_Form Material_Report Qualification Results Summary
OP471GSZ	製造中
OP471GSZ-REEL	製造中
8 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem
		PCN10_0117_Form Material_Report Reliability Report
OP471GSZ	製造中
OP471GSZ-REEL	製造中

これは最新改訂バージョンのデータシートです。
