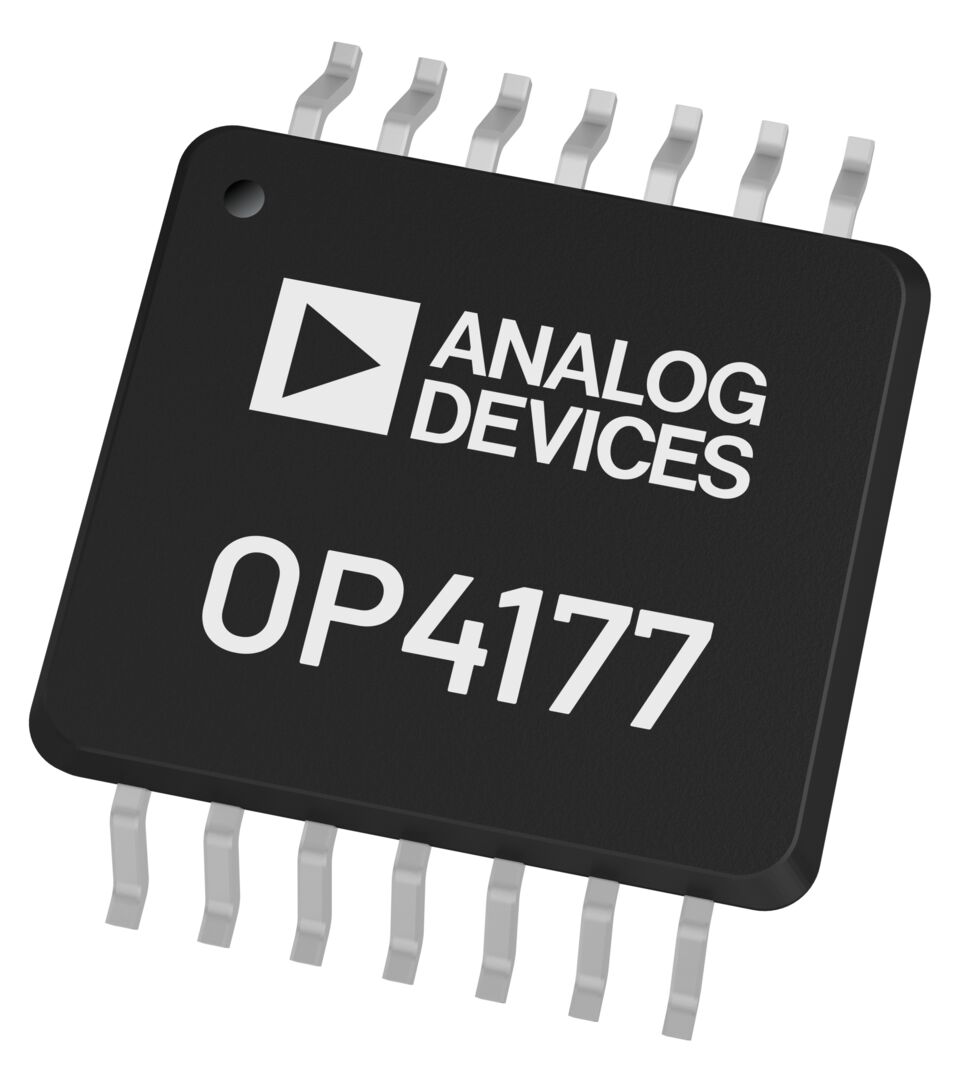

OP4177
OP4177
Info: :
製造中
Info: :
製造中
製品の詳細
製品の詳細
お探しの製品ではありませんか
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
5
1Ku当たりの価格
最低価格：$5.51
特長
- 低オフセット電圧：60μV（Max）
- 非常に低いオフセット電圧ドリフト：0.7μV/℃（Max）
- 低バイアス電流：2nA（Max）
- 低電圧ノイズ：8nV/√Hz
- CMRR、PSRRおよびAVO：120dB（min）
- 低供給電流：400μA / アンプ
- 両電源電圧動作：±2.5V～±15V
- ユニティ・ゲイン安定動作
- 位相反転なし
- 電源電圧を越えた入力信号に対する内部保護
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
OPx177ファミリーは、超高精度でシングル、デュアル、クワッド・アンプが揃っており、極めて小さなオフセット電圧およびドリフト、低入力バイアス電流、低ノイズ、低消費電力を特長としています。1000pFを超える容量性負荷に対して、外部補償なしで安定した動作が可能です。供給電流はアンプあたり30Vで500μA以下です。内部の500Ω直列抵抗は入力を保護し、入力信号がどちら側の電源電圧から数ボルトを超えても、位相反転なしで動作します。
従来からの低オフセット電圧を備えた高電圧アンプとは違って、OP1177（シングル）とOP2117（デュアル）は小型8ピン表面実装MSOPと8ピンナローSOICパッケージで提供されます。クワッドのOP4117はTSSOPと14ピンの細型SOICパッケージを採用しています。さらに、MSOPとTSSOPでの仕様性能はSOICパッケージの性能と同等となっています。MSOPとTSSOPパッケージ部品は、テープとリールでのみ出荷しています。
OPx177ファミリーは、数多くの表面実装パッケージの高精度アンプの中では、最も広い仕様温度範囲を提供しています。すべてのバージョンは、最も要求の多い動作環境に対応して、－40～＋125℃の動作で完全仕様化されています。
これらのアンプのアプリケーションとしては、高精度ダイオードのパワー計測、電圧 / 電流のレベル設定、オプティカルでのレベル検出あるいは無線伝送システムなどがあります。その他のアプリケーションとしては、ライン電圧及びポータブルの計測機器や、制御―熱伝対、RTDストレイン・ゲージ、その他センサー信号の信号処理や高精度フィルタなどがあります。
アプリケーション
- 無線基地局制御回路
- オプティカル・ネットワーク制御回路
- 計測機器
- センサーと制御
熱伝対
抵抗温度検出器（RTD）
ストレイン・ゲージ
シャント電流計測 - 高精度フィルタ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
5
1Ku当たりの価格
最低価格：$5.51
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
OP4177
資料
5
Filters
1つが該当
すべて
-
すべて
-
データシート
-
アプリケーション・ノート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
アプリケーション・ノート
2
更新 02/14/2015
English
HTML
更新 10/28/2020
English
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
技術資料
5
参考資料 2
Analog Dialogue 2
設計リソース 5
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| OP4177ARUZ |

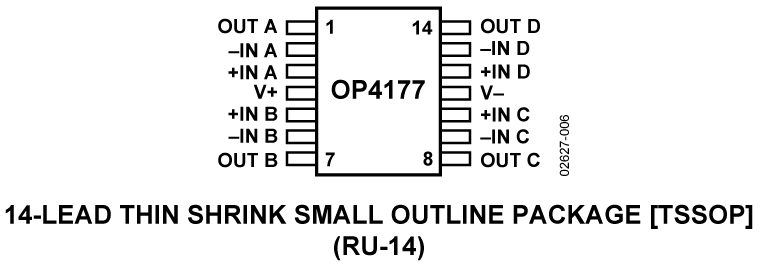

14-Lead TSSOP
|
|
|
| OP4177ARUZ-REEL |
14-Lead TSSOP
|
|
|
| OP4177ARZ |

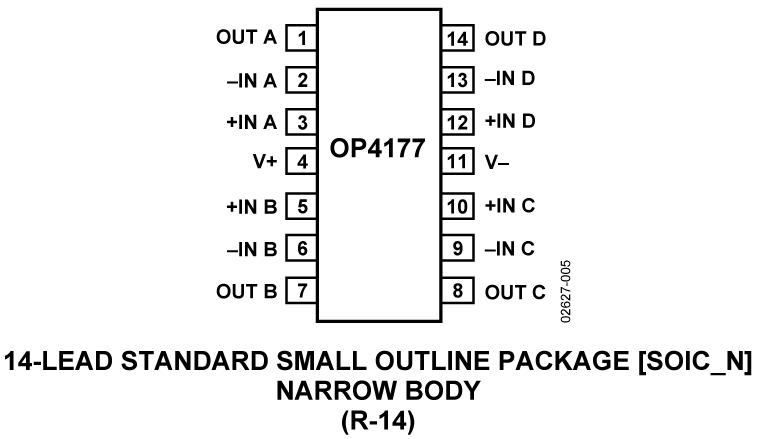

14-Lead SOIC
|
|
|
| OP4177ARZ-REEL |
14-Lead SOIC
|
|
|
| OP4177ARZ-REEL7 |
14-Lead SOIC
|
|
- OP4177ARUZ
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP4177ARUZ-REEL
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP4177ARZ
- ピン／パッケージ図
-
14-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP4177ARZ-REEL
- ピン／パッケージ図
-
14-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP4177ARZ-REEL7
- ピン／パッケージ図
-
14-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
OP4177ARUZ
製造中
OP4177ARUZ-REEL
製造中
2 16, 2021
- 21_0022
OP4177 Die Revision, Wafer Fabrication Process Change & Conversion to Copper Wire
OP4177ARUZ
製造中
OP4177ARUZ-REEL
製造中
2 11, 2011
- 10_0005
Halogen Free Material Change for TSSOP Products Assembled at Amkor
OP4177ARUZ
製造中
OP4177ARUZ-REEL
製造中
2 16, 2021
- 21_0023
OP4177 Die Revision, Wafer Fabrication Process Change, Conversion to Copper Wire & Assembly Site Transfer
OP4177ARZ
製造中
OP4177ARZ-REEL
製造中
OP4177ARZ-REEL7
製造中
11 23, 2010
- 10_0004
Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
OP4177ARZ
製造中
OP4177ARZ-REEL
製造中
OP4177ARZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
OP4177ARUZ
製造中
OP4177ARUZ-REEL
製造中
2 16, 2021
- 21_0022
OP4177 Die Revision, Wafer Fabrication Process Change & Conversion to Copper Wire
OP4177ARUZ
製造中
OP4177ARUZ-REEL
製造中
2 11, 2011
- 10_0005
Halogen Free Material Change for TSSOP Products Assembled at Amkor
2 16, 2021
- 21_0023
OP4177 Die Revision, Wafer Fabrication Process Change, Conversion to Copper Wire & Assembly Site Transfer
OP4177ARZ
製造中
OP4177ARZ-REEL
製造中
OP4177ARZ-REEL7
製造中
11 23, 2010
- 10_0004
Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
OP4177ARZ
製造中
OP4177ARZ-REEL
製造中
OP4177ARZ-REEL7
製造中
評価用キット
評価用キット 1
EVAL-OPAMP-4
EVAL-OPAMP-4 評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、さまざまな回路構成に対応するように設計され、最適化されているので、目的のアプリケーションに適合させることができます。いずれのボードも RoHS に準拠しています。どのボードを注文するかについては、ピン数とパッケージを以下で確認してください。
- EVAL-PRAOPAMP-4RUZ（クワッド 14 ピン TSSOP）RU-14
- EVAL-PRAOPAMP-4RZ（クワッド 14 ピン SOIC）R-14
評価用キット1
ツールおよびシミュレーション
ツールおよびシミュレーション 5
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
アナログ・フィルタ・ウィザード
アナログ・フォトダイオード・ウィザード
シグナル・チェーン・デザイナー – BETA版
SPICEモデル 1
