特長
- 低価格でOP07の性能
- 互換性のあるSOIC-8およびPDIP
- 消費電力を標準のOP07より50％低減
- ロスのない帯域幅、スルーレート、ノイズ性能
- PSRR、CMRR、ゲイン、Isy（電源電流／アンプ）を改善
- ノイズの多い環境で優れた精度を実現
- 最大の動作温度範囲：－40～＋125℃
- 80°の位相マージンで高い安定性、取扱いがきわめて容易
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
OP07Dは、最大150µVの電圧オフセット性能を備えたOP07ファミリーの低価格オプションで、高精度の超低オフセット・アンプです。低消費電流（1.1mA typ）、低入力バイアス電流（±1nA max）、高CMRR／PSRR（130dB）を特長とし、±5～±15Vの電源範囲で動作が仕様規定されています。
アナログ・デバイセズのiPolar™プロセスを採用したOP07Dは、業界標準のOP07タイプのアンプより高い精度を提供し、小さなフットプリントで優れた性能を発揮します。高出力スイング、低消費電力、高CMRR（コモン・モード除去比）、高PSRR（電源電圧変動除去比）など、高い性能を提供します。OP07Dは、時間の経過や温度の変化にほとんど左右されずにオフセットとゲインの安定性を維持します。閉ループ・ゲインが高い場合も、優れた直線性とゲイン精度を維持できます。
OP07Dは－40～＋125℃の拡張工業温度範囲で動作が仕様規定されています。8ピンのDIPパッケージ、および普及型の鉛フリー8ピンSOICナロー・パッケージを採用しています。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
4
1Ku当たりの価格
最低価格：$0.54
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
OP07D
資料
6
Filters
1つが該当
すべて
-
すべて
-
データシート
-
製品ハイライト
-
アプリケーション・ノート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
製品ハイライト
1
更新 01/01/2000
日本語
アプリケーション・ノート
2
更新 09/11/2018
English
更新 11/15/2017
English
よく聞かれる質問
1
HTML
更新 01/26/2017
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
6
データシート 2
アプリケーション・ノート 2
AN-1583: High Precision, Low Power, Low Cost Pulse Oximeter Infrared and Red Current Sinks Using the ADA4505-2 10 μA, Zero Input, Crossover Distortion Op Amp, the ADR1581 Precision Shunt Voltage Reference, and the ADG1636 Dual SPDT Switches (Rev.A)
AN-1502: Driving the AD7366/AD7367 Bipolar SAR ADC in Low Distortion DC-Coupled Applications (Rev.B)
製品ハイライト 1
よく聞かれる質問 1
参考資料 1
Analog Dialogue 1
設計リソース 4

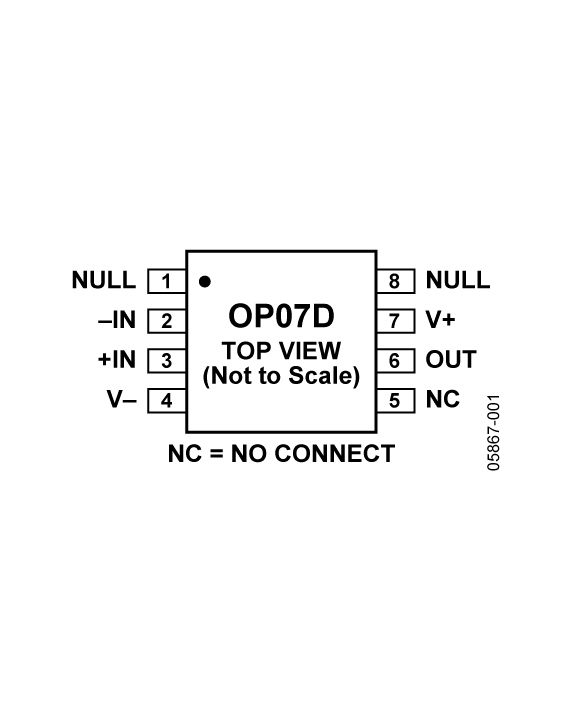

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| OP07DNZ |
8-Lead PDIP
|
|
|
| OP07DRZ |
8-Lead SOIC
|
|
|
| OP07DRZ-REEL |
8-Lead SOIC
|
|
|
| OP07DRZ-REEL7 |
8-Lead SOIC
|
|
- OP07DNZ
- ピン／パッケージ図
-
8-Lead PDIP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP07DRZ
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP07DRZ-REEL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- OP07DRZ-REEL7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
