MAX98372

製造中

デジタル入力D級アンプ、DHTおよびブラウンアウト保護内蔵

ブラウンアウト保護およびDHT内蔵、設定不要のハイパワーデジタルD級

製品モデル
4
1Ku当たりの価格
最低価格:$1.38
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 広い電源範囲:5.5V~18V
  • 動的ヘッドルームトラッキングによって一貫したリスニング体験を維持
  • 内蔵サーマルフォールドバックによってWLPパッケージでの堅牢な動作が可能
  • リモート出力検出によってTHD+Nが最大20dBまで向上(フェライト使用時)
  • D級エッジレート制御によってフィルタレス動作を実現
  • ダイナミックレンジ:110dB (A特性周波数重み付け)
  • 出力電力(THD+Nが1%の場合)
    • 15.7W (8Ω、VPVDD = 17V)
    • 13.2W (4Ω、VPVDD = 12V)
  • 出力電力(THD+Nが10%の場合)
    • 19W (8Ω、VPVDD = 17V)
    • 15.8W (4Ω、VPVDD = 12V)
  • スピーカアンプ効率
    • 91% (10W、8Ω、VPVDD = 12V)
    • 81% (15W、4Ω、VPVDD = 12V)
  • ALCによってバッテリブラウンアウト保護を提供
  • 強力なクリック/ポップ抑制
  • 30ピン、0.4mm WLPおよび32ピンTQFNパッケージ
MAX98372
デジタル入力D級アンプ、DHTおよびブラウンアウト保護内蔵

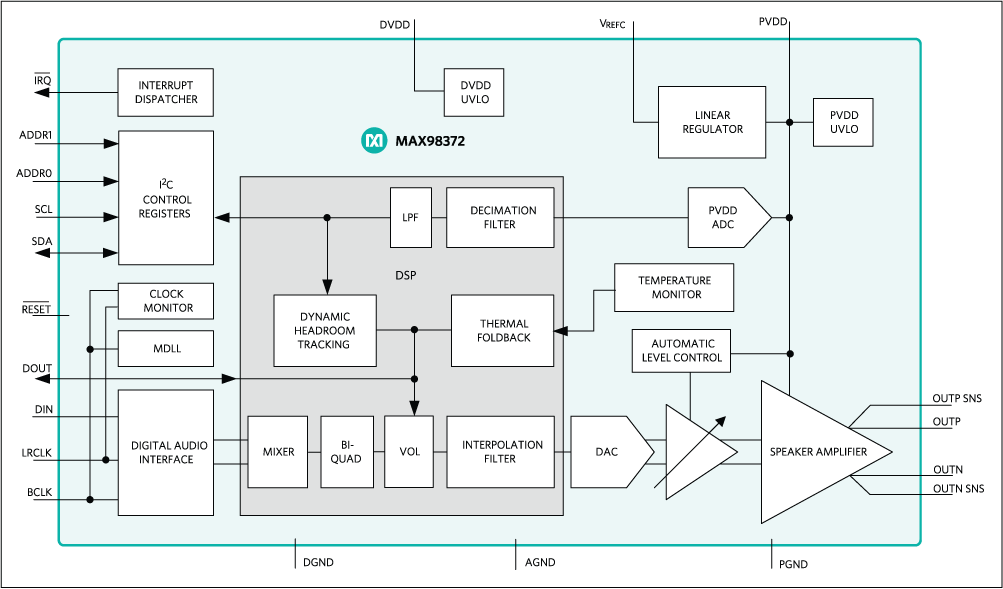

MAX98372:詳細ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 1
MAX98371 動的ヘッドルームトラッキング機能付き、デジタル入力D級スピーカアンプ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション


評価用キット

MAX98372TEVSYS

MAX98372 (TQFN)の評価システム

機能と利点

  • 単一電源動作:5.5V~18V (EVシステム)
  • USBオーディオストリーミング(EVシステム)
  • I2S、左詰め、またはTDM入力
  • オプションの出力フィルタ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows 7 (またはそれ以降)対応ソフトウェア

製品詳細

MAX98372の評価システム(EVシステム)は、動的ヘッドルームトラッキングおよび自動レベル制御内蔵デジタル入力D級スピーカーアンプのMAX98372を評価します。このEVシステムは、MAX98372の開発(DEV)ボード、マキシムのオーディオインタフェース1 (AUDINT1)ボード、およびMAX98372の評価ソフトウェアで構成されます。

MAX98372のDEVボードは、MAX98372デバイスの評価に必要な回路および接続を備えた、完全実装および試験済みPCBです。AUDINT1ボードをEVシステムとして使用してDEVボードを評価することが推奨されています。MAX98372は1.14V~1.98V (DVDD)と5.5V~18V (PVDD)の2つの電源入力を必要とし、8Ωの負荷に対して19Wを供給可能です。さらに、MAX98372は標準I2S、左詰め、およびTDMの各デジタルオーディオインタフェースに対応します。

EVシステムとして評価する場合、AUDINT1ボードは1つの外部電源のみでMAX98372のDEVボードの評価に必要なロジックレールおよびUSB-I2SおよびUSB-I2Cインタフェースを提供します。EVシステムの簡略ブロック図に、各ボード上の主要部分を強調したEVシステムの概念図を示します。

DEVボードとの通信は、簡素で直観的なグラフィカルユーザーインタフェース(GUI)を提供するWindows® 7 (またはそれ以降)対応ソフトウェアによって容易に行うことができます。MAX98372の評価ソフトウェアはMAX98372のEVシステムでのみ使用可能です。

アプリケーション

  • ノートブックコンピュータ
  • サウンドバー
  • タブレット

MAX98372EVSYS

MAX98372の評価キット

機能と利点

  • 単一電源動作:5.5V~18V (EVシステム)
  • USBオーディオストリーミング(EVシステム)
  • I2S、左詰め、またはTDM入力
  • 出力フィルタオプション
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows 7およびWindows 8対応ソフトウェア

製品詳細

MAX98372の評価システム(EVシステム)は、動的ヘッドルームトラッキングおよび自動レベル制御を備えたデジタル入力D級スピーカアンプのMAX98372を評価します。このEVシステムは、MAX98372の開発(DEV)ボード、マキシムのオーディオインタフェース1 (AUDINT1)ボード、およびMAX98372の評価ソフトウェアで構成されます。

MAX98372のDEVボードは、MAX98372デバイスの評価に必要な回路と接続を備えた、完全実装および試験済みPCBです。AUDINT1ボードをEVシステムとして使用してDEVボードを評価することが推奨されています。MAX98372は、1.14V~1.98V (DVDD)および5.5V~18V (PVDD)の2つの電源入力を必要とし、8Ω負荷に19Wを供給することが可能です。さらに、MAX98372は標準のI2S、左詰め、およびTDMデジタルオーディオインタフェースにも対応しています。

EVシステムとして評価された場合、AUDINT1ボードは必要なロジックレールと、単一の外部電源のみでMAX98372のDEVボードを評価するために必要なUSB-I2SおよびUSB-I2Cインタフェースを提供します。EVシステムの簡略ブロック図に、各ボード上の主要部分を強調したEVシステムの概念図を示します。

DEVボードとの通信は、シンプルで直観的なグラフィカルユーザーインタフェース(GUI)を提供するWindows® 7およびWindows 8対応ソフトウェアによって容易に行うことができます。MAX98372の評価ソフトウェアは、MAX98372のEVシステムでのみ使用可能です。

アプリケーション

  • ノートブックコンピュータ
  • サウンドバー
  • タブレット

MAX98372TEVSYS
MAX98372 (TQFN)の評価システム
MAX98372EVSYS
MAX98372の評価キット
