MAX98357A

小型、低コスト、PCM D級アンプ、AB級性能

すべて表示 showmore-icon

I2Sおよび8チャネルTDMデータに対応

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.14
特長
  • 単一電源動作範囲:2.5V~5.5V
  • 出力:3.2W (4Ω、5V時)
  • 自己消費電流:2.4mA
  • 効率:92% (RL = 8Ω、POUT = 1W)
  • 出力ノイズ:22.8µVRMS (AV = 15dB)
  • 低THD+N:0.013% (1kHz時)
  • MCLKが不要
  • サンプルレート:8kHz~96kHz
  • 左、右、または(左/2 + 右/2)の出力をサポート
  • 高度なエッジレート制御によってフィルタレスD級出力を実現
  • PSRR:77dB (1kHz時)
  • 低RF感度によってGSM無線からTDMAノイズを除去
  • 強力なクリック/ポップ抑制回路
  • 堅牢な短絡および熱保護
  • 省スペースのパッケージで提供:WLP (1.345mm x 1.435mm、0.4mmピッチ)およびTQFN (3mm x 3mm)
  • 単一バイパスコンデンサでのソリューションサイズ:4.32mm2
製品概要
show more Icon

マキシムでは、より高性能、高機能、低電力のMAX98360を推奨しています。

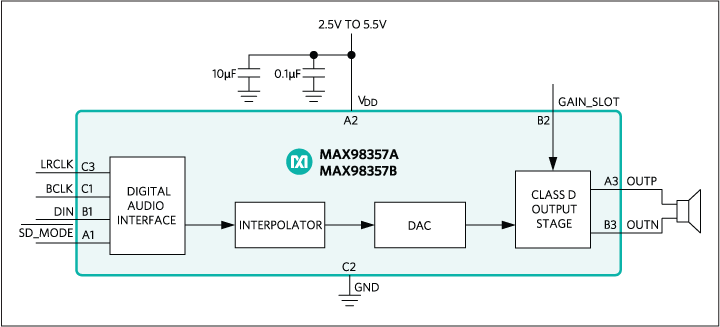

MAX98357A/MAX98357Bは、使いやすい、低コストのデジタルパルス符号変調(PCM)入力D級アンプで、業界トップクラスのAB級オーディオ性能をD級の効率とともに提供します。デジタルオーディオインタフェースは自動的に最大35の異なるPCMおよびTDMクロック方式を認識し、I2C設定が不要です。PCM通信に標準的に使用される外部MCLK信号が不要なため動作はさらに簡素化されています。単純に電源、LRCLK、BCLK、およびデジタルオーディオで音声を生成します。さらに、新しいピン配置によってコスト効率の高いWLPパッケージの使用が可能で高価なビアが不要です(アプリケーションノート6643「Optimize Cost, Size, and Performance with MAX98357 WLP」を参照)。

デジタルオーディオインタフェースは非常に柔軟で、MAX98357AはI2Sデータに対応し、MAX98357Bは左詰めデータに対応します。どちらのICも8チャネルの時分割多重化(TDM)データをサポートしています。デジタルオーディオインタフェースは対応するすべてのデータ形式に対して8kHz~96kHzの範囲で指定されたサンプルレートを許容します。これらのICは、ステレオ入力データから左チャネル、右チャネル、または(左/2 + 右/2)の出力を生成するように設定可能です。これらのICは、I2Sおよび左詰めモードでは16/24/32ビットのデータを使用して動作し、TDMモード使用時は16ビットまたは32ビットのデータで動作します。これらのICは、PCM通信で標準的に使用される外部MCLK信号が不要です。これによってICの小型化やピン数削減のほか、EMIや基板結合の問題が生じる恐れも軽減されます。

また、これらのICは、BCLKとLRCLKに極めて優れた広帯域のジッタ耐性(12ns typ)も備えており、安定した動作を提供します。

アクティブ放射制限、エッジレート制限、およびオーバーシュート制御回路によって、EMIが大幅に低減されます。フィルタレスのスペクトラム拡散変調方式によって、従来のD級デバイスで使用される出力フィルタが不要になり、ソリューションの部品数が低減されます。

これらのICは、9ピンWLPパッケージ(1.345mm x 1.435mm x 0.64mm)および16ピンTQFNパッケージ(3mm x 3mm x 0.75mm)で提供され、-40℃~+85℃の温度範囲での動作が保証されています。

携帯アプリ

アプリケーション

  • カメラ
  • ゲーム機(オーディオおよびハプティクス)
  • IoT機器
  • ノートブックコンピュータ
  • 1セルリチウムイオンセル/5V機器
  • スマートスピーカー
  • スマートフォン
  • タブレット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.14

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX98357AETE+
  • HTML
  • HTML
MAX98357AETE+T
  • HTML
  • HTML
MAX98357AEWL+
  • HTML
  • HTML
MAX98357AEWL+T
  • HTML
  • HTML
MAX98357AGTE/V+
  • HTML
  • HTML
MAX98357AGTE/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 17, 2018

- 1789

WAFER FAB

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

MAX98357AEWL+

製造中

MAX98357AEWL+T

製造中

8 2, 2018

- 1682A

ASSEMBLY

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

1 9, 2018

- 1620

WAFER FAB

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

MAX98357AEWL+

製造中

MAX98357AEWL+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

8 1, 2014

- 1436

ELECTRICAL DATASHEET

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX98357AEWL+T

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX98357AEWL+T

製造中

6 18, 2021

- 2161

ASSEMBLY

MAX98357AGTE/V+

製造中

MAX98357AGTE/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 17, 2018

- 1789

arrow down

WAFER FAB

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

MAX98357AEWL+

製造中

MAX98357AEWL+T

製造中

8 2, 2018

- 1682A

arrow down

ASSEMBLY

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

1 9, 2018

- 1620

arrow down

WAFER FAB

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

MAX98357AEWL+

製造中

MAX98357AEWL+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

8 1, 2014

- 1436

arrow down

ELECTRICAL DATASHEET

MAX98357AETE+

製造中

MAX98357AETE+T

製造中

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX98357AEWL+T

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX98357AEWL+T

製造中

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX98357AGTE/V+

製造中

MAX98357AGTE/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

MAX98357EVSYS#WLP

MAX98357AおよびMAX98357B (WLP)の評価システム

zoom

MAX98357EVSYS#WLP

MAX98357AおよびMAX98357B (WLP)の評価システム

MAX98357AおよびMAX98357B (WLP)の評価システム

機能と利点

  • 単一電源動作:2.5V~5.5V
  • 多くのアプリケーションで必要な外付け部品は1つ(VDDコンデンサ)のみ
  • I2S、左詰め、またはTDM入力
  • 5つの選択可能な利得:3dB、6dB、9dB、12dB、および15dB
  • オーディオチャネル選択:左、右、およびモノラルミックス
  • フィルタレス動作
  • 評価を容易にするオプションのD級出力フィルタ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX98357の開発ボード(DEVボード)は、I2Sデジタル入力D級パワーアンプのMAX98357を評価する完全実装および試験済みPCBです。このDEVボードは、2.5V~5.5Vの単一DC電源で動作し、3.2Wを4Ω負荷に供給可能です。デバイスの出力は、フィルタレスアプリケーション用としてスピーカ負荷に直接接続することができます。ただし、評価を容易にするために、フィルタを追加することもできます。MAX98357Aは標準I2Sデータを許容し、MAX98357Bは左詰めデジタルオーディオデータを許容します。どちらのバージョンも、8チャネルTDMオーディオデータもサポートしています。
MAX98357の評価システム(EVシステム)には、MAX98357のDEVボードとマキシム・インテグレーテッドのオーディオインタフェースボード(MAXAUDINT001#ボード)が含まれています。
MAXAUDINT001#ボードは、使いやすいUSBオーディオ-I2Sコンバータを提供します。これによって、任意のコンピュータをデジタルオーディオソースとし、デバイスの評価に使用することができます。MAXAUDINT001#ボードは、MAX98357への給電にも使用可能です。これによって、1つのUSB接続で完全な評価が可能です。

アプリケーション

  • 携帯電話
  • ノートブックおよびノートブックコンピュータ
  • タブレット

MAX98357DEVWLP

MAX98357AおよびMAX98357B (WLP)の評価システム

zoom

MAX98357DEVWLP

MAX98357AおよびMAX98357B (WLP)の評価システム

MAX98357AおよびMAX98357B (WLP)の評価システム

機能と利点

  • 単一電源動作:2.5V~5.5V
  • 多くのアプリケーションで必要な外付け部品は1つ(VDDコンデンサ)のみ
  • I2S、左詰め、またはTDM入力
  • 5つの選択可能な利得:3dB、6dB、9dB、12dB、および15dB
  • オーディオチャネル選択:左、右、およびモノラルミックス
  • フィルタレス動作
  • 評価を容易にするオプションのD級出力フィルタ
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX98357の開発ボード(DEVボード)は、I2Sデジタル入力D級パワーアンプのMAX98357を評価する完全実装および試験済みPCBです。このDEVボードは、2.5V~5.5Vの単一DC電源で動作し、3.2Wを4Ω負荷に供給可能です。デバイスの出力は、フィルタレスアプリケーション用としてスピーカ負荷に直接接続することができます。ただし、評価を容易にするために、フィルタを追加することもできます。MAX98357Aは標準I2Sデータを許容し、MAX98357Bは左詰めデジタルオーディオデータを許容します。どちらのバージョンも、8チャネルTDMオーディオデータもサポートしています。
MAX98357の評価システム(EVシステム)には、MAX98357のDEVボードとマキシム・インテグレーテッドのオーディオインタフェースボード(MAXAUDINT001#ボード)が含まれています。
MAXAUDINT001#ボードは、使いやすいUSBオーディオ-I2Sコンバータを提供します。これによって、任意のコンピュータをデジタルオーディオソースとし、デバイスの評価に使用することができます。MAXAUDINT001#ボードは、MAX98357への給電にも使用可能です。これによって、1つのUSB接続で完全な評価が可能です。

アプリケーション

  • 携帯電話
  • ノートブックおよびノートブックコンピュータ
  • タブレット

MAXAUDINT001

MAXQ2000/MAX98357A/MAX98357B/MAX98358およびMAX98371の評価キット

zoom

MAXAUDINT001

MAXQ2000/MAX98357A/MAX98357B/MAX98358およびMAX98371の評価キット

MAXQ2000/MAX98357A/MAX98357B/MAX98358およびMAX98371の評価キット

機能と利点

  • USB給電(+5V)
  • USB-I2C (USB CONTROL)
  • USB-I2S (USB AUDIO)
  • マスタークロックソース実装
  • LDO (+1.2V、+1.8V、+3.3V)実装
  • 標準FTDI VCPドライバとコンパチブル
  • 完全実装および試験済み

製品の詳細

マキシムのオーディオインタフェース1 (AUDINT1)ボードは、I2CとI2Sインタフェースの両方を備え、対応するマキシムの開発(DEV)ボードの評価を簡素化します。AUDINT1インタフェースボードを使って評価されるマキシムのDEVボードは、カスタムのGUIソフトウェアが必要となる場合があります。その場合は、マキシムのEVキットソフトウェアのページからダウンロードして使用することができます。

AUDINT1ボードおよび対応するDEVボードは、1つの評価システム(EVシステム)として一緒に注文されます。EVシステムの型番については、EVシステムのデータシートに記載されています。

クイックスタートおよび詳細な操作方法については、該当するEVシステムのデータシートを参照してください。

AUDINT1ボードは、マキシム製品の評価専用に選択されたマキシムの評価システム(EVシステム)の一部として提供されます。AUDINT1ボードの開発ターゲットとしての使用はサポートされていません。この目的の場合は、MAXQ2000の評価キットのデータシートを参照してください。

アプリケーション

  • バッテリ駆動およびポータブル機器
  • 民生用エレクトロニクス
  • データ収集システムおよびデータロガー
  • 電気化学および光センサー
  • ガスおよび化学センサー
  • 家庭電化製品
  • HVAC
  • 産業用制御
  • 医療用計測
  • セキュリティセンサー
  • スマートトランスミッタ
  • サーモスタット/湿度センサー

MAX98357EVSYSTQFN

MAX98357AおよびMAX98357B (TQFN)の評価システム

zoom

MAX98357EVSYSTQFN

MAX98357AおよびMAX98357B (TQFN)の評価システム

MAX98357AおよびMAX98357B (TQFN)の評価システム

機能と利点

  • 2.5V to 5.5V Single-Supply Operation
  • Only a Single External Component (VDD Capacitor) Required in Many Applications
  • I2S, Left-Justified, or TDM Input
  • Five Selectable Gains (3db, 6dB, 9dB, 12dB, and 15dB)
  • Audio Channel Select (Left, Right, and Mono Mix)
  • Filterless Operation
  • Optional Class D Output Filters for Ease of Evaluation
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • 携帯電話
  • ノートブックおよびノートブックコンピュータ
  • タブレット

MAX98357DEVTQFN

MAX98357AおよびMAX98357B (TQFN)の評価システム

zoom

MAX98357DEVTQFN

MAX98357AおよびMAX98357B (TQFN)の評価システム

MAX98357AおよびMAX98357B (TQFN)の評価システム

機能と利点

  • 2.5V to 5.5V Single-Supply Operation
  • Only a Single External Component (VDD Capacitor) Required in Many Applications
  • I2S, Left-Justified, or TDM Input
  • Five Selectable Gains (3db, 6dB, 9dB, 12dB, and 15dB)
  • Audio Channel Select (Left, Right, and Mono Mix)
  • Filterless Operation
  • Optional Class D Output Filters for Ease of Evaluation
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

アプリケーション

  • 携帯電話
  • ノートブックおよびノートブックコンピュータ
  • タブレット
