MAX98365

新規設計に推奨

小型、コスト効率に優れた、14Vプラグ&プレイ・デジタルクラスDアンプ

最も使用が容易で最小の14Vプラグ&プレイD級アンプ

データシート (Rev. 0) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 簡素なプラグ&プレイ設計
  • 広いアンプ電源範囲：3V～14V
  • 出力：13.8W (8Ω、14V時)
  • 出力：17.6W (6Ω、14V時)
  • 自己消費電力：30mW
  • ターンオン時間：1ms (MAX98365AおよびMAX98365B)
  • 効率：92.7% (7.0W、RL = 8Ω、PVDD = 12V時)
  • 出力ノイズ：22µVRMS
  • ダイナミック・レンジ：111.5dB
  • THD+N：-85dB (1kHz)
  • MCLK不要
  • サンプル・レート：8kHz～192kHz
  • 左、右、または(左/2 + 右/2)出力に対応(I2Sおよび左詰めモード時)
  • 高度なエッジ・レート制御によってフィルタレスクラスD出力を実現
  • 低シャットダウン電流：0.5µA
  • 低RF感受性によってGSM無線からTDMAノイズを除去
  • クラスDスイッチング周波数の6%調整によってEMI計画を向上
  • 広範なクリック/ポップ抑制回路
  • 堅牢な短絡および過熱保護
  • 省スペース・パッケージで提供：12ピンWLP (1.21mm × 1.78mm、0.4mmピッチ)
MAX98365
小型、コスト効率に優れた、14Vプラグ&プレイ・デジタルクラスDアンプ
MAX98365：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
MAX98365AEVSYS

Evaluation System for the MAX98365

今すぐ購入 詳細を表示

機能と利点

  • 3V to 14V Single-Supply Operation
  • I2S, Left-Justified, or TDM Input
  • Five Selectable Gains (9.5dB, 12.5dB, 15.5dB, 18.5dB, and 21.5dB)
  • Audio Channel Select (Left, Right, and Mono Mix)
  • Filter-Less Operation
  • Low EMI
  • Complete Hardware System with Easy Setup; No Tools or Special Software Required

製品詳細

The MAX98365 evaluation system (EV system) is a fully assembled and tested system that evaluates the MAX98365A/B/C/D mono Class-D audio amplifier. The EV system consists of the MAX98365 Development Board (DEV board), Maxim’s Audio Interface Board III (AUDINT3), and a USB cable.

It is recommended that the DEV board be evaluated with the AUDINT3 board, as an EV system. MAX98365A and MAX98365C support the standard I2S interface, and MAX98365B and MAX98365D support standard left-justified mode. All MAX98365 variants support an 8-channel TDM digital audio interface.

The AUDINT3 board provides a USB-to-PCM interface in addition to a 1.8V VDD supply needed to evaluate the DEV board. The MAX98365 DEV board requires one additional supply input, 3V to 14V (PVDD) when evaluating using the AUDINT3 board. Figure 1 details the DEV board and the AUDINT3 board.

Applications

  • Cameras
  • Gaming Devices (Audio and Haptics)
  • IoT Devices
  • Notebook Computers
  • Smart Speakers
  • Smartphones
  • Tablets

eval board
schematic 2
MAX98365BEVSYS

Evaluation System for the MAX98365

今すぐ購入 詳細を表示

機能と利点

  • 3V to 14V Single-Supply Operation
  • I2S, Left-Justified, or TDM Input
  • Five Selectable Gains (9.5dB, 12.5dB, 15.5dB, 18.5dB, and 21.5dB)
  • Audio Channel Select (Left, Right, and Mono Mix)
  • Filter-Less Operation
  • Low EMI
  • Complete Hardware System with Easy Setup; No Tools or Special Software Required

製品詳細

The MAX98365 evaluation system (EV system) is a fully assembled and tested system that evaluates the MAX98365A/B/C/D mono Class-D audio amplifier. The EV system consists of the MAX98365 Development Board (DEV board), Maxim’s Audio Interface Board III (AUDINT3), and a USB cable.

It is recommended that the DEV board be evaluated with the AUDINT3 board, as an EV system. MAX98365A and MAX98365C support the standard I2S interface, and MAX98365B and MAX98365D support standard left-justified mode. All MAX98365 variants support an 8-channel TDM digital audio interface.

The AUDINT3 board provides a USB-to-PCM interface in addition to a 1.8V VDD supply needed to evaluate the DEV board. The MAX98365 DEV board requires one additional supply input, 3V to 14V (PVDD) when evaluating using the AUDINT3 board. Figure 1 details the DEV board and the AUDINT3 board.

Applications

  • Cameras
  • Gaming Devices (Audio and Haptics)
  • IoT Devices
  • Notebook Computers
  • Smart Speakers
  • Smartphones
  • Tablets

eval board
schematic 3
MAX98365CEVSYS

Evaluation System for the MAX98365

今すぐ購入 詳細を表示

機能と利点

  • 3V to 14V Single-Supply Operation
  • I2S, Left-Justified, or TDM Input
  • Five Selectable Gains (9.5dB, 12.5dB, 15.5dB, 18.5dB, and 21.5dB)
  • Audio Channel Select (Left, Right, and Mono Mix)
  • Filter-Less Operation
  • Low EMI
  • Complete Hardware System with Easy Setup; No Tools or Special Software Required

製品詳細

The MAX98365 evaluation system (EV system) is a fully assembled and tested system that evaluates the MAX98365A/B/C/D mono Class-D audio amplifier. The EV system consists of the MAX98365 Development Board (DEV board), Maxim’s Audio Interface Board III (AUDINT3), and a USB cable.

It is recommended that the DEV board be evaluated with the AUDINT3 board, as an EV system. MAX98365A and MAX98365C support the standard I2S interface, and MAX98365B and MAX98365D support standard left-justified mode. All MAX98365 variants support an 8-channel TDM digital audio interface.

The AUDINT3 board provides a USB-to-PCM interface in addition to a 1.8V VDD supply needed to evaluate the DEV board. The MAX98365 DEV board requires one additional supply input, 3V to 14V (PVDD) when evaluating using the AUDINT3 board. Figure 1 details the DEV board and the AUDINT3 board.

Applications

  • Cameras
  • Gaming Devices (Audio and Haptics)
  • IoT Devices
  • Notebook Computers
  • Smart Speakers
  • Smartphones
  • Tablets

eval board
schematic 4
MAX98365DEVSYS

Evaluation System for the MAX98365

今すぐ購入 詳細を表示

機能と利点

  • 3V to 14V Single-Supply Operation
  • I2S, Left-Justified, or TDM Input
  • Five Selectable Gains (9.5dB, 12.5dB, 15.5dB, 18.5dB, and 21.5dB)
  • Audio Channel Select (Left, Right, and Mono Mix)
  • Filter-Less Operation
  • Low EMI
  • Complete Hardware System with Easy Setup; No Tools or Special Software Required

製品詳細

The MAX98365 evaluation system (EV system) is a fully assembled and tested system that evaluates the MAX98365A/B/C/D mono Class-D audio amplifier. The EV system consists of the MAX98365 Development Board (DEV board), Maxim’s Audio Interface Board III (AUDINT3), and a USB cable.

It is recommended that the DEV board be evaluated with the AUDINT3 board, as an EV system. MAX98365A and MAX98365C support the standard I2S interface, and MAX98365B and MAX98365D support standard left-justified mode. All MAX98365 variants support an 8-channel TDM digital audio interface.

The AUDINT3 board provides a USB-to-PCM interface in addition to a 1.8V VDD supply needed to evaluate the DEV board. The MAX98365 DEV board requires one additional supply input, 3V to 14V (PVDD) when evaluating using the AUDINT3 board. Figure 1 details the DEV board and the AUDINT3 board.

Applications

  • Cameras
  • Gaming Devices (Audio and Haptics)
  • IoT Devices
  • Notebook Computers
  • Smart Speakers
  • Smartphones
  • Tablets
MAX98365AEVSYS
Evaluation System for the MAX98365

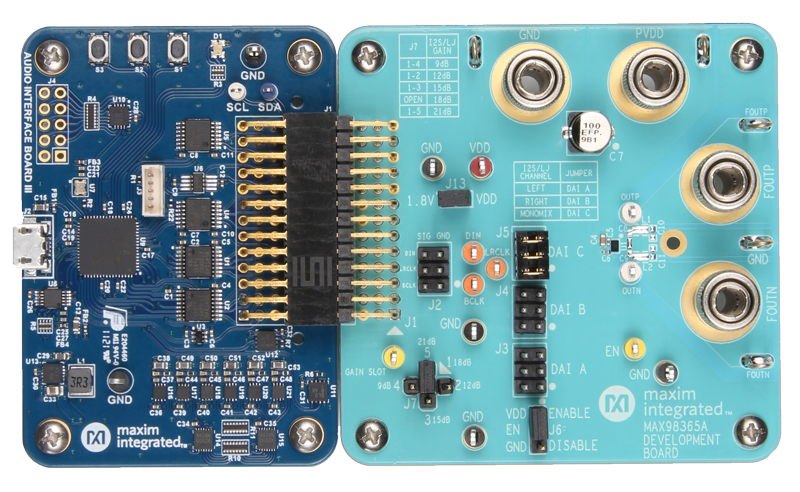

MAX98365AEVSYS、MAX98365BEVSYS、MAX98365CEVSYS、MAX98365DEVSYS：ボード写真
MAX98365BEVSYS
Evaluation System for the MAX98365
MAX98365AEVSYS、MAX98365BEVSYS、MAX98365CEVSYS、MAX98365DEVSYS：ボード写真
MAX98365CEVSYS
Evaluation System for the MAX98365
MAX98365AEVSYS、MAX98365BEVSYS、MAX98365CEVSYS、MAX98365DEVSYS：ボード写真
MAX98365DEVSYS
Evaluation System for the MAX98365
MAX98365AEVSYS、MAX98365BEVSYS、MAX98365CEVSYS、MAX98365DEVSYS：ボード写真

リファレンス・デザイン

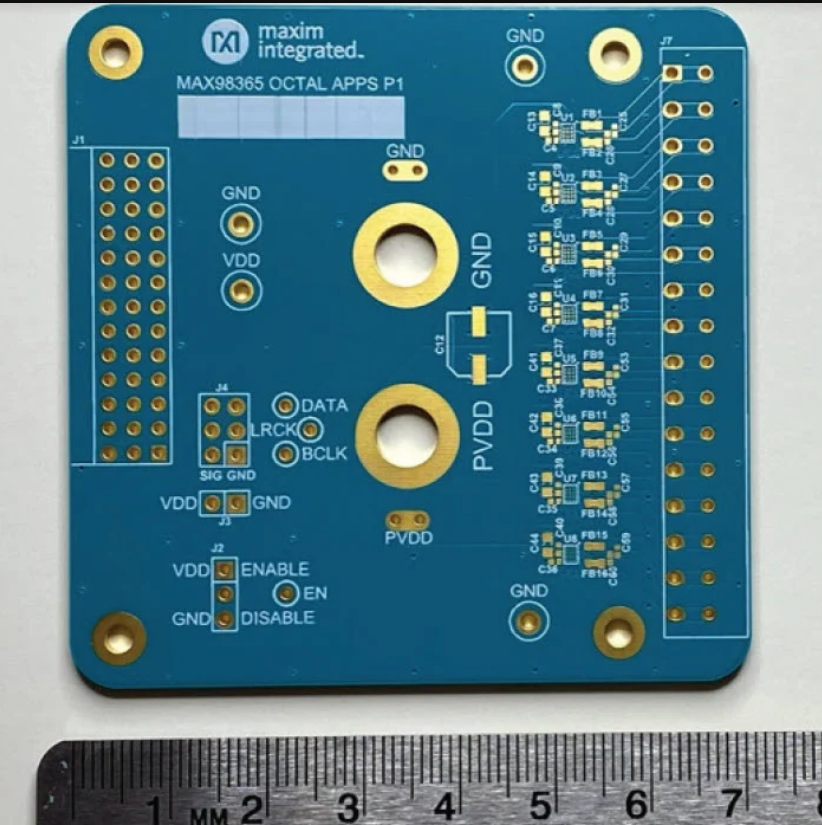

MAXREFDES9009 board
MAXREFDES9009 board
MAXREFDES9009 Circuits from the Lab®

MAX98365 8-Channel Reference Design

詳細なリファレンス・デザインを表示

機能と利点

  • True plug-and-play 8-channel digital audio input Class-D amplifier
  • Simple to use and does not require any programming, registers, and I2C
  • Gain is preset to 21.5dB

Just add the following:

  • Power: VDD (1.8V, 3.3V, or 5V), PVDD (3V-14V)
  • Input signal: (digital audio, 16-bit or 32-bit TDM, and 8kHz-192kHz sample rate)
  • 8 Speakers
MAXREFDES9009
MAX98365 8-Channel Reference Design
MAXREFDES9009 board
