MAX9820

外部利得、DirectDriveヘッドフォンアンプ

すべて表示 showmore-icon

クリックレス動作、95mWステレオヘッドフォンアンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.61
特長
  • クリックレス/ポップレス動作
  • 高RFノイズ除去
  • Windows Vista Premium Mobile対応
  • 単一電源動作:2.7V~5.5V
  • 出力電力:95mW (32Ω、VDD = 5V)
  • 低電流シャットダウンモード:1µA以下
  • 低自己消費電流:3mA (VDD = 3.3V)
  • 省スペース、3mm x 3mmの10ピンTDFNパッケージ
製品概要
show more Icon

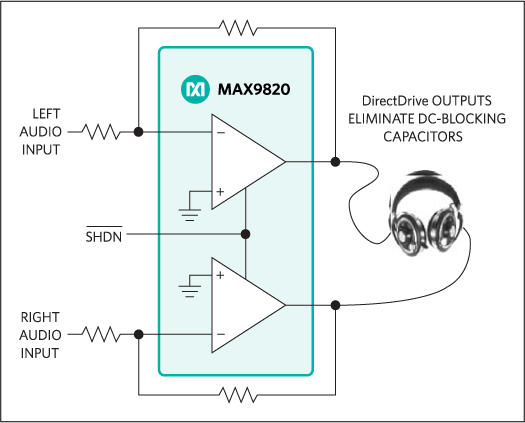

Windows Vista®対応のステレオヘッドフォンアンプのMAX9820は、基板スペースが重視されるポータブル機器用に設計されています。この製品は、マキシムのDirectDrive®アーキテクチャを備えており、単一電源からグランド基準出力を生成し、従来の単一電源のヘッドフォンアンプで要求された大容量出力コンデンサを不要にします。

MAX9820は、ブラウンアウト状態時のバッテリの過放電を防止する低電圧ロックアウト、起動時の可聴トランジェントを除去するクリック/ポップ抑制、低電力シャットダウンモード、および熱過負荷/短絡保護を備えています。また、MAX9820は、アンテナとして機能する入力および電源トレースから受信されるRF放射を抑制し、アンプが結合ノイズを復調するのを防止します。

MAX9820は、10ピンTDFNパッケージ(3mm x 3mm x 0.8mm)で提供され、-40℃~+85℃の拡張温度範囲が保証されています。

アプリケーション

  • 携帯電話
  • MP3プレーヤー
  • ノートブックPC
  • PDA

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9820ETB+
  • HTML
  • HTML
MAX9820ETB+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX9820ETB+

製造中

MAX9820ETB+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9820ETB+

製造中

MAX9820ETB+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9820EVKIT

MAX9820の評価キット

zoom

MAX9820EVKIT

MAX9820の評価キット

MAX9820の評価キット

機能と利点

  • DCブロッキング出力コンデンサ不要
  • 動作電源:2.7V~5.5V
  • 可変利得:-1V/V
  • 95mWを32Ω負荷に供給
  • THD+N:0.005%
  • 鉛(Pb)フリーおよびRoHS準拠
  • 完全実装および試験済み

製品の詳細

MAX9820の評価キット(EVキット)は、ポータブルアプリケーション用の外部利得とDirectDrive®出力を備えたステレオヘッドフォンアンプのMAX9820を検証します。マキシムのDirectDrive技術によって、アンプの出力に大型のDCブロッキングコンデンサが不要です。

MAX9820のEVキットは、-1V/V利得に構成され、2.7V~5.5VのDC電源で動作するように設計されています。このEVキットは、最大95mWを32Ω負荷に供給可能で、0.005%のTHD+Nを達成します。

アプリケーション

  • 携帯電話
  • MP3プレーヤー
  • ノートブックPC
  • PDA
