MAX9724

低RF感度およびシャットダウン付き、60mW、DirectDrive、ステレオヘッドフォンアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$0.62
機能
  • 改善されたRFノイズ除去(標準アンプで最大67dB)
  • 大容量出力コンデンサ不要
  • 低電力シャットダウンモード:< 0.1µA
  • 可変利得(MAX9724A)、または-1.5V/Vの固定ゲイン(MAX9724B)
  • 低THD+N:0.02%
  • 高PSRR (1kHzで80dB)のためLDOは不要
  • クリック/ポップノイズ抑制内蔵
  • 単一電源動作:2.7V~5.5V
  • 低自己消費電流:3.5mA
  • 省スペースパッケージで提供
    • 12ピンUCSP (1.5mm x 2mm)
    • 12ピンTQFN (3mm x 3mm x 0.8mm)

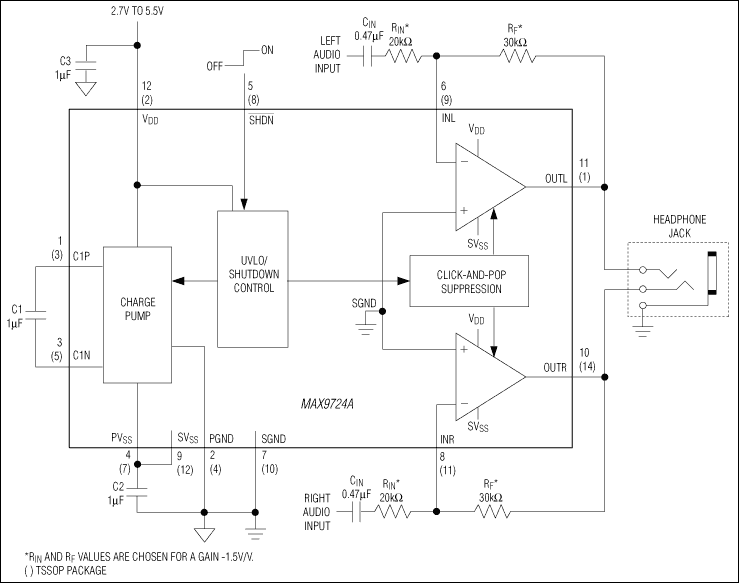

製品概要
show more Icon

ステレオヘッドフォンアンプのMAX9724A/MAX9724Bは、基板面積を重視するポータブル機器用に設計されています。これらのデバイスは、独自のDirectDrive®アーキテクチャを採用して単一電源からグランド基準の出力を生成するため、大容量の出力コンデンサが不要になり、コスト、基板面積、および部品の高さが縮小します。MAX9724は入力および電源トレースから受けるRF放射を抑えアンテナとして動作し、アンプが結合ノイズを復調させるのを防ぎます。MAX9724Aは外部から調整可能なゲインを備え、またMAX9724Bは-1.5V/Vの内部でプリセットされたゲインを備えています。MAX9724A/MAX9724Bはチャネル当り最大60mWを32Ωの負荷に供給し、0.02%の低いTHD+Nを実現します。1kHzで80dBの電源電圧変動除去比(PSRR)のおかげで、これらのデバイスはリニアレギュレータを追加せずにノイズの多いディジタル電源で動作することができます。包括的クリック/ポップノイズ抑制回路は、起動時やシャットダウン時の可聴クリック/ポップノイズを抑制します。

MAX9724A/MAX9724Bは2.7V~5.5Vの単一電源で動作し、消費電流はわずか3.5mAです。短絡および熱過負荷保護を備え、拡張温度範囲(-40℃~+85℃)での動作が保証されています。これらのデバイスは、小型12ピンUCSP™ (1.5mm x 2mm)および12ピンTQFN (3mm x 3mm x 0.8mm)パッケージで提供されます。

アプリケーション

  • 携帯電話
  • DVDプレーヤー
  • 携帯ゲーム用コンソール
  • MP3プレーヤー
  • ノートブックPC
  • PDA
  • スマートフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$0.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9724AETC+
  • HTML
  • HTML
MAX9724AETC+T
  • HTML
  • HTML
MAX9724BEBC+G45
  • HTML
  • HTML
MAX9724BETC+
  • HTML
  • HTML
MAX9724BETC+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 9, 2015

- 1481

WAFER FAB

MAX9724BEBC+G45

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 9, 2015

- 1481

arrow down

WAFER FAB

MAX9724BEBC+G45

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9724AEVKIT

MAX9724AおよびMAX9724Bの評価キット

zoom

MAX9724AEVKIT

MAX9724AおよびMAX9724Bの評価キット

MAX9724AおよびMAX9724Bの評価キット

機能と利点

  • DCブロッキングコンデンサ不要
  • 動作電圧:2.7V~5.5V
  • 可変利得:-1.5V/V
  • チャネル当り60mWを32Ω負荷に供給
  • THD+N:0.02%
  • 完全実装および試験済み

製品の詳細

MAX9724Aの評価キット(EVキット)は、ポータブルアプリケーションのステレオヘッドフォンアンプ駆動用のMAX9724A ICを使用する完全実装および試験済みプリント基板(PCB)です。MAX9724Aは、可変利得およびDirectDrive®出力の、60mWステレオヘッドフォンアンプです。マキシムのDirectDrive技術は、アンプ出力の大型DCブロッキングコンデンサを不要にします。

このEVキットは、-1.5V/Vの利得に設定され、2.7V~5.5VのDC電源で動作するように設計されています。このEVキットは、チャネル当り最大60mWを32Ω負荷に供給可能で、0.02% THD+Nを達成します。

また、MAX9724AのEVキットを使って、固定利得アンプのMAX9724Bも評価することができます。MAX9724B ICの無料サンプルについては、マキシムまでお問い合わせください。

アプリケーション

  • 携帯電話
  • DVDプレーヤー
  • 携帯ゲーム用コンソール
  • MP3プレーヤー
  • ノートブックPC
  • PDA
  • スマートフォン
