製品概要

機能と利点

  • チャージポンプ電源内蔵(インダクタ不要)
  • 14VP-P電圧スイングを圧電スピーカに供給
  • 単一電源動作：2.7V～5.5V
  • クリックレス/ポップレス動作
  • 放熱効果に優れる小型パッケージ
    • 4mm x 4mmの28ピンTQFN
    • 2mm x 2.5mmの20ピンWLP

製品概要

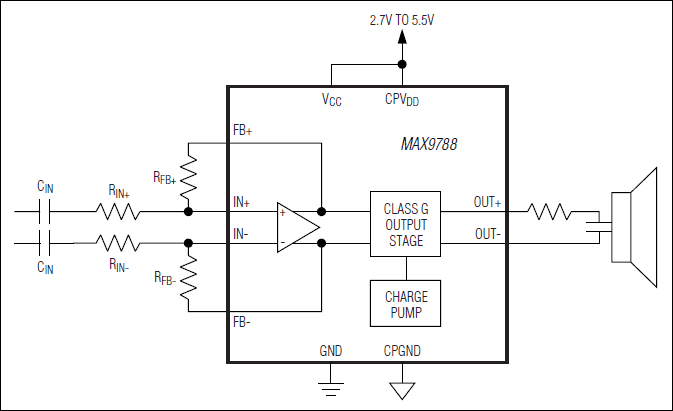

MAX9788は、大容量のセラミックラウドスピーカを駆動するように特に設計された反転チャージポンプ電源を内蔵するモノラルG級パワーアンプを搭載しています。このチャージポンプは5.5VDCで700mAを超えるピーク出力電流を供給可能で、14VP-Pの出力が保証されています。

MAX9788は高効率でバッテリ寿命が最長化されます。マキシム独自のG級出力段は、一般にD級アンプに付随するEMI問題がなく、AB級デバイスを上回る効率レベルを備えています。

MAX9788は、セラミック/圧電スピーカの駆動に必要な大出力電圧スイングを供給するのに最適です。

このデバイスは完全差動入力/出力、包括的クリック/ポップノイズ抑制、シャットダウン制御、およびソフトスタート回路を採用しています。MAX9788は-40℃～+85℃の拡張温度範囲での動作が完全保証され、鉛フリー、小型28ピンTQFNパッケージ(4mm x 4mm)、または20ピンWLPパッケージ(2mm x 2.5mm)で提供されます。

アプリケーション

  • 携帯電話
  • 携帯ゲーム用コンソール
  • MP3プレーヤー
  • ノートブックコンピュータ
  • パーソナルメディアプレーヤー
  • スマートフォン
