MAX9610

1µA、µDFN/SC70、リチウムイオンバッテリ、高精度電流検出アンプ

すべて表示 showmore-icon

500µV以下のVOS、0.5%以下の利得誤差、Li+ (リチウムイオン)バッテリに最適な、高精度電流検出アンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.07
特長
  • 超低電源電流:1µA (max)
  • 低入力オフセット電圧:500µV (max)
  • 低利得誤差:< 0.5% (max)
  • 入力コモンモード:+1.6V~+5.5V
  • 電圧出力
  • 3種の利得バージョンを提供
    • 25V/V (MAX9610T)
    • 50V/V (MAX9610F)
    • 100V/V (MAX9610H)
  • 小型µDFN (1mm x 1.5mm x 0.8mm)およびSC70パッケージ
製品概要
show more Icon

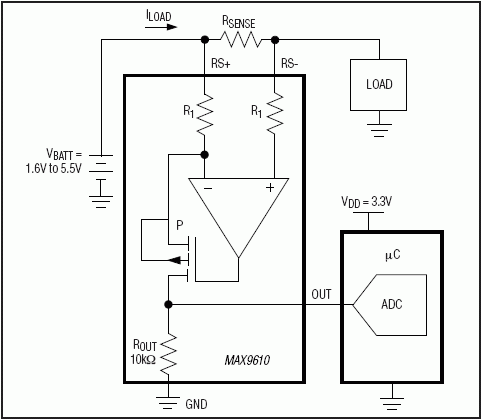

ハイサイド電流検出アンプのMAX9610は500µV (max)以下のVOSと0.5% (max)以下の利得誤差という極めて高精度の仕様を提供します。このデバイスは1µAの超低自己消費電流を備えています。MAX9610は小型、1mm x 1.5mmのµDFNパッケージまたは5ピンSC70パッケージで提供され、精度、低自己消費電流、および小型サイズが重要となるノートブックコンピュータ、携帯電話、カメラ、PDA、およびリチウムイオン(Li+)バッテリで動作するすべての携帯機器でのアプリケーションに最適です。

MAX9610は1.6V~5.5Vの入力電圧範囲(コモンモード)を備えています。この入力範囲は完全充電が4.2V、通常の使用時は標準値が3.6V、そして再充電の準備状態で2.9V以下である単一セルのリチウムイオンバッテリの電流の監視用に優れています。これらの電流検出アンプは電圧出力を備え、3種の利得バージョン:25V/V (MAX9610T)、50V/V (MAX9610F)、および100V/V (MAX9610H)で提供されます。

この3種の利得バージョンによって外付けの電流検出抵抗の選択が可能となる柔軟性が提供されます。非常に小さい500µV (max)の入力オフセット電圧によって、最大負荷電流測定用に電圧降下が非常に小さい25mV~50mVフルスケールのVSENSE電圧が可能です。

MAX9610は小型6ピンµDFN (1mm x 1.5mm x 0.8mmの実装面積)および5ピンSC70パッケージで提供され、-40℃~+85℃の温度範囲での動作が保証されています。

非常によく似た4ピンUCSP™パッケージ(1mm x 1mm x 0.6mm)の1.6V~28Vの入力電圧のデバイスについてはMAX9938のデータシートを参照してください。

アプリケーション

  • 3.3V~5Vパワーマネージメントシステム
  • カメラ
  • 携帯電話
  • PDA
  • ポータブルLi+ (リチウムイオン)バッテリ駆動システム
  • USBポート

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9610FELT+
  • HTML
  • HTML
MAX9610FELT+T
  • HTML
  • HTML
MAX9610FEXK+
  • HTML
  • HTML
MAX9610FEXK+T
  • HTML
  • HTML
MAX9610HELT+
  • HTML
  • HTML
MAX9610HELT+T
  • HTML
  • HTML
MAX9610HEXK+
  • HTML
  • HTML
MAX9610HEXK+T
  • HTML
  • HTML
MAX9610TELT+
  • HTML
  • HTML
MAX9610TELT+T
  • HTML
  • HTML
MAX9610TEXK+
  • HTML
  • HTML
MAX9610TEXK+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9610EVKIT

MAX9610の評価キット

zoom

MAX9610EVKIT

MAX9610の評価キット

MAX9610の評価キット

機能と利点

  • 高精度電流監視
  • 複数の固定利得が入手可能
    • 25V/V (MAX9610T)
    • 50V/V (MAX9610F)
    • 100V/V (MAX9610H)
  • 入力コモンモード範囲:1.6V~5.5V
  • 鉛(Pb)フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9610の評価キット(EVキット)は、VOSが500µV以下(max)および利得誤差が0.5%以内(max)の高精度仕様を提供するハイサイド電流検出アンプMAX9610を評価するための実証済みデザインとなります。このEVキットは、小型1mm x 1.5mm x 0.8mm、6ピンµDFNパッケージのMAX9610を検証します。MAX9610は、5ピンSC70でも提供されていますが、そのパッケージはこのEVキットとは互換性がありません。

MAX9610のEVキットのPCBには、50V/V利得バージョンのMAX9610FELT+が実装されて提供されます。ピンコンパチブルのそれぞれ25V/Vおよび100V/V利得バージョンのMAX9610TELT+およびMAX9610HELT+の無料サンプルについては、お問い合わせください。

アプリケーション

  • 3.3V~5Vパワーマネージメントシステム
  • カメラ
  • 携帯電話
  • PDA
  • ポータブルLi+ (リチウムイオン)バッテリ駆動システム
  • USBポート
