MAX9938

nanoPower、4ピンUCSP/SOT23、高精度電流検出アンプ

すべて表示 showmore-icon

業界最小電流検出アンプ:ICC < 1µA、VOS < 500µV、利得誤差 < 0.5%、1mm x 1mm

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$0.77
特長
  • 超低自己消費電流:1µA (max)
  • 低入力オフセット電圧:500µV (max)
  • 低利得誤差:0.5%未満 (max)
  • 入力コモンモード:+1.6V~+28V
  • 電圧出力
  • 4つの利得バージョンを提供
    • 25V/V (MAX9938T)
    • 50V/V (MAX9938F)
    • 100V/V (MAX9938H)
    • 200V/V (MAX9938W)
  • 1mm x 1mm x 0.6mmの小型4ピンUCSP、5ピンSOT23、または2mm x 2mm x 0.8mmの6ピンµDFNパッケージ

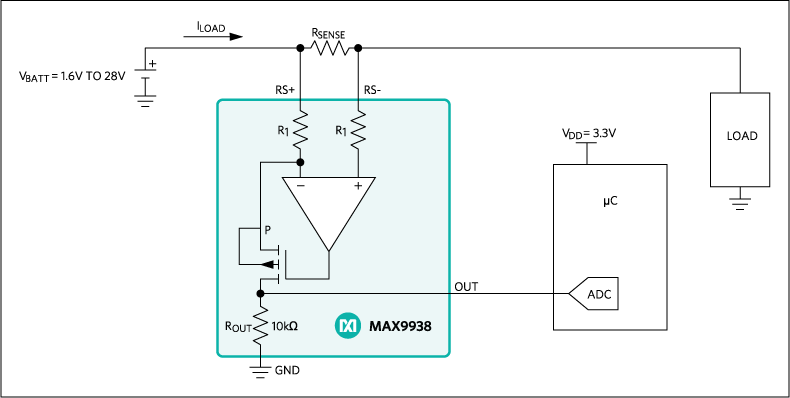

製品概要
show more Icon

ハイサイド電流検出アンプのMAX9938は、500µV (max)を下回るVOSおよび0.5% (max)を下回る利得誤差の高精度の仕様を提供します。自己消費電流は1µAと非常に低く、MAX9938は、小型1mm x 1mmのUCSP™パッケージ、または5ピンSOT23パッケージに収められているため、ノートブックコンピュータ、携帯電話、PDA、および高精度、低自己消費電流、および小型サイズが重要となるあらゆるバッテリ駆動のポータブル機器のアプリケーションに最適です。

MAX9938は、1.6V~28Vの入力コモンモード電圧範囲を備えています。これらの電流検出アンプは、1つの電圧出力を備え、25V/V (MAX9938T)、50V/V (MAX9938F)、100V/V (MAX9938H)、および200V/V (MAX9938W)の4種類の利得バージョンで提供されます。

4種類の利得が選択可能であるため、外付け電流検出抵抗の選択に高いフレキシビリティが得られます。入力オフセット電圧が500µV (max)と非常に小さいため、最大電流測定で非常に小さい電圧降下とする25mV~50mVのフルスケールの小さいVSENSE電圧が可能です。

MAX9938は、小型4ピンUCSP (1mm x 1mm x 0.6mmの実装面積)、5ピンSOT23パッケージ、6ピンµDFN (2mm x 2mm x 0.8mm)パッケージで提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話
  • ノートブックコンピュータ
  • PDA
  • ポータブル/バッテリ駆動システム
  • パワーマネージメントシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$0.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9938FEBS+G45
  • HTML
  • HTML
MAX9938FEBS+TG45
  • HTML
  • HTML
MAX9938FELT+
  • HTML
  • HTML
MAX9938FELT+T
  • HTML
  • HTML
MAX9938FEUK+
  • HTML
  • HTML
MAX9938FEUK+T
  • HTML
  • HTML
MAX9938HEBS+G45
  • HTML
  • HTML
MAX9938HEBS+TG45
  • HTML
  • HTML
MAX9938HEUK+
  • HTML
  • HTML
MAX9938HEUK+T
  • HTML
  • HTML
MAX9938TEBS+G45
  • HTML
  • HTML
MAX9938TEBS+TG45
  • HTML
  • HTML
MAX9938TEUK+
  • HTML
  • HTML
MAX9938TEUK+T
  • HTML
  • HTML
MAX9938WEBS+G45
  • HTML
  • HTML
MAX9938WEBS+TG45
  • HTML
  • HTML
MAX9938WEUK+
  • HTML
  • HTML
MAX9938WEUK+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX9938FEBS+TG45

製造中

MAX9938HEBS+TG45

製造中

MAX9938TEBS+TG45

製造中

MAX9938WEBS+TG45

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX9938FEBS+TG45

製造中

MAX9938HEBS+TG45

製造中

MAX9938TEBS+TG45

製造中

MAX9938WEBS+TG45

製造中

2 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX9938FEUK+

製造中

MAX9938FEUK+T

製造中

MAX9938HEUK+

製造中

MAX9938HEUK+T

製造中

MAX9938TEUK+

製造中

MAX9938TEUK+T

製造中

MAX9938WEUK+

製造中

MAX9938WEUK+T

製造中

1 11, 2021

- 1703RN

ASSEMBLY

MAX9938WEUK+

製造中

MAX9938WEUK+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX9938FEBS+TG45

製造中

MAX9938HEBS+TG45

製造中

MAX9938TEBS+TG45

製造中

MAX9938WEBS+TG45

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX9938FEBS+TG45

製造中

MAX9938HEBS+TG45

製造中

MAX9938TEBS+TG45

製造中

MAX9938WEBS+TG45

製造中

2 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX9938FEUK+

製造中

MAX9938FEUK+T

製造中

MAX9938HEUK+

製造中

MAX9938HEUK+T

製造中

MAX9938TEUK+

製造中

MAX9938TEUK+T

製造中

MAX9938WEUK+

製造中

MAX9938WEUK+T

製造中

1 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX9938WEUK+

製造中

MAX9938WEUK+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9938EVKIT

MAX9938の評価キット

zoom

MAX9938EVKIT

MAX9938の評価キット

MAX9938の評価キット

機能と利点

  • 高精度リアルタイム電流監視
  • 入力コモンモード範囲:1.6V~28V
  • 鉛フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9938の評価キット(EVキット)は、ハイサイド電流検出アンプMAX9938の評価をするための実証済み設計を提供します。この電流検出アンプは、500µV以下(max)のVOSと0.5%以下(max)の利得誤差という非常に高い精度仕様を提供します。このEVキットは小型1mm x 1mm x 0.6mm、4ピンUCSP™パッケージで提供されるMAX9938の機能の検証用です。MAX9938は5ピンSOT23でも提供されていますが、このパッケージは本EVキットとは互換性がありません。

MAX9938のEVキットのPCBにはMAX9938FEBS+が実装されており、この製品は利得が50V/Vバージョンとなります。ピン互換で、利得が25V/Vおよび100V/Vのバージョンについては、それぞれMAX9938TEBS+およびMAX9938HEBS+の無料サンプルを請求してください。

アプリケーション

  • 携帯電話
  • ノートブックコンピュータ
  • PDA
  • ポータブル/バッテリ駆動システム
  • パワーマネージメントシステム
