MAX9248

27ビット、5MHz~42MHz DCバランスLVDSデシリアライザ

すべて表示 showmore-icon

デジタルビデオアプリケーション用、全機能内蔵、シングルリンクデシリアライザ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.58
特長
  • ±4%または±2%を設定可能なスペクトラム拡散出力によってEMIを低減(MAX9248)
  • 独自のデータデコードによってDCバランスとEMIの低減を実現
  • 制御データをビデオブランキング時に非シリアル化
  • 5つの制御データ入力を単一ビットエラーから保護
  • 出力遷移時間は動作周波数に応じてスケーリングされ、EMIを低減
  • スタッガー出力スイッチングによってEMIが低減
  • 出力イネーブルによって出力をバス化(MAX9250)
  • Lock端子によるクロックパルス拡張
  • 広いリファレンスクロック許容範囲:±2%
  • 外部からの制御なしでシリアライザMAX9247に同期
  • ISO 10605およびIEC 61000-4-2 Level 4 ESD保護
  • 独立した出力電源によって1.8V~3.3Vのロジックとのインタフェースを実現
  • コア電源:+3.3V
  • 省スペースLQFPパッケージ
  • 動作温度範囲:-40℃~+85℃および-40℃~+105℃
製品概要
show more Icon

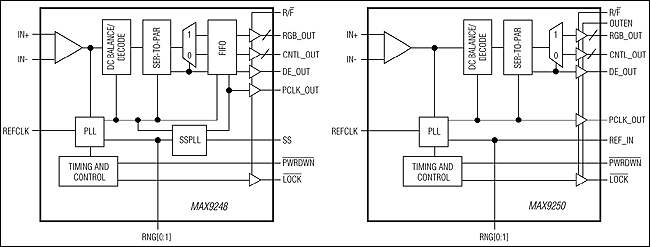

ディジタルビデオシリアル-パラレルコンバータのMAX9248/MAX9250は、データフェーズと制御フェーズ時に計27ビットを非シリアル化します。データフェーズでLVDSシリアル入力は18ビットのパラレルビデオデータに変換され、制御フェーズでは入力は9ビットのパラレル制御データに変換されます。ビデオフェーズと制御フェーズが独立しているため、ビデオタイミングを利用して、シリアルデータレートを低下させます。MAX9248/MAX9250はシリアライザのMAX9247と組み合わせて、ディジタルビデオ伝送システム全体を構成します。35MHzを下回る動作周波数の場合は、MAX9248/MAX9250はシリアライザのMAX9217ともペアになることができます。

MAX9248はスペクトラム拡散機能を備えているため、出力データとクロックが指定した範囲で拡散し、EMIを低減します。データおよびクロック出力を±4%または±2%の周波数拡散に設定することができます。MAX9250は出力をイネーブルする入力制御を備えているため、出力をデータバスにすることができます。

独自のデータデコードによってEMIが低減し、DCバランスを提供します。DCバランスによってAC結合が実現し、インタフェースの送信端と受信端が直流絶縁されます。MAX9248/MAX9250では、出力ラッチのエッジを立上りまたは立下りに選択可能です。

ESD耐性は、±10kVの接触放電と±30kVのエアギャップ放電でISO 10605に対して保証されています。

MAX9248/MAX9250は+3.3V ±10%のコア電源で動作し、1.8V~3.3Vのロジックレベル入力とインタフェースするための独立した出力電源を備えています。これらのデバイスは48ピンLQFPパッケージで提供され、-40℃~+85℃または-40℃~+105℃での動作が保証されています。

アプリケーション

  • 車載用エンタテイメントシステム
  • LCDディスプレイ
  • ナビゲーションシステムディスプレイ
  • ビデオカメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9248ECM+
  • HTML
  • HTML
MAX9248ECM+T
  • HTML
  • HTML
MAX9248ECM/V+
  • HTML
  • HTML
MAX9248ECM/V+T
  • HTML
  • HTML
MAX9248GCM+
  • HTML
  • HTML
MAX9248GCM+T
  • HTML
  • HTML
MAX9248GCM/V+
  • HTML
  • HTML
MAX9248GCM/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 3, 2021

- 2218E

ASSEMBLY

MAX9248ECM+

製造中

MAX9248ECM+T

製造中

MAX9248ECM/V+

製造中

MAX9248ECM/V+T

製造中

3 13, 2015

- 1519

TEST

MAX9248ECM+

製造中

MAX9248ECM+T

製造中

MAX9248ECM/V+

製造中

MAX9248ECM/V+T

製造中

MAX9248GCM/V+

製造中

MAX9248GCM/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 3, 2021

- 2218E

arrow down

ASSEMBLY

MAX9248ECM+

製造中

MAX9248ECM+T

製造中

MAX9248ECM/V+

製造中

MAX9248ECM/V+T

製造中

3 13, 2015

- 1519

arrow down

TEST

MAX9248ECM+

製造中

MAX9248ECM+T

製造中

MAX9248ECM/V+

製造中

MAX9248ECM/V+T

製造中

MAX9248GCM/V+

製造中

MAX9248GCM/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX9247EVKIT

MAX9247およびMAX9248の評価キット

zoom

MAX9247EVKIT

MAX9247およびMAX9248の評価キット

MAX9247およびMAX9248の評価キット

機能と利点

  • 27ビットパラレルインタフェース
  • Rosenbergerコネクタ(ケーブル同梱)
  • MAX9247/MAX9248シリアライザ/デシリアライザ(SerDes)の個別評価
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9247/MAX9248の評価キット(EVキット)は、27ビット、2.5MHz~42MHzのDCバランス型LVDSシリアライザのMAX9247および27ビット、2.5MHz~42MHzのDCバランス型LVDSデシリアライザのMAX9248を評価するための実証済みのデザインを提供します。MAX9247は、27ビットのパラレル入力データ(18ビットビデオおよび9ビット制御)をシリアルデータストリームにシリアル化します。MAX9248は、LVDSシリアル入力を非シリアル化し、18ビットパラレルビデオデータおよび9ビットパラレル制御データに変換します。

このEVキットのPCBには、MAX9247ECM+またはMAX9247GCM+、およびMAX9248ECM+またはMAX9248GCM+が実装されています。

アプリケーション

  • 車載用エンタテイメントシステム
  • LCD
  • ナビゲーションシステムディスプレイ
  • ビデオカメラ

MAX9248EVKIT

MAX9247およびMAX9248の評価キット

zoom

MAX9248EVKIT

MAX9247およびMAX9248の評価キット

MAX9247およびMAX9248の評価キット

機能と利点

  • 27ビットパラレルインタフェース
  • Rosenbergerコネクタ(ケーブル同梱)
  • MAX9247/MAX9248シリアライザ/デシリアライザ(SerDes)の個別評価
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9247/MAX9248の評価キット(EVキット)は、27ビット、2.5MHz~42MHzのDCバランス型LVDSシリアライザのMAX9247および27ビット、2.5MHz~42MHzのDCバランス型LVDSデシリアライザのMAX9248を評価するための実証済みのデザインを提供します。MAX9247は、27ビットのパラレル入力データ(18ビットビデオおよび9ビット制御)をシリアルデータストリームにシリアル化します。MAX9248は、LVDSシリアル入力を非シリアル化し、18ビットパラレルビデオデータおよび9ビットパラレル制御データに変換します。

このEVキットのPCBには、MAX9247ECM+またはMAX9247GCM+、およびMAX9248ECM+またはMAX9248GCM+が実装されています。

アプリケーション

  • 車載用エンタテイメントシステム
  • LCD
  • ナビゲーションシステムディスプレイ
  • ビデオカメラ
