MAX8973A

9A、3相ステップダウンスイッチングレギュレータ

すべて表示 showmore-icon

次世代スマートフォン設計に求められる性能および形状に関する厳しい要件に適合

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 出力電流:9A (max)
  • ピーク効率:91%以上(3.6VIN、1.2VOUTの場合)
  • Rotational Phase Spreading (回転位相拡散)によって軽負荷時の効率を最大化
  • 初期精度:0.5% (1.2V出力時)
  • 出力精度:0.8% (全ラインおよび温度範囲、1.2V出力時)
  • 高速過渡応答によっての出力ドロップを最小化
  • ソフトストップによってディセーブル時の出力コンデンサのエネルギーを回生
  • 設定可能なVOUT:0.60625V~1.4V (6.25mVステップサイズ)
  • プリバイアス出力での起動
  • 3.4MHz I²C 3.0対応シリアルインタフェース
  • 固定PWMスイッチング周波数:2MHz (各相当り)
  • 小型(1µH以下)インダクタ(各相当り)
  • 過電流、短絡、および過熱保護
製品概要
show more Icon

高効率、3相、DC-DCステップダウンスイッチングレギュレータのMAX8973Aは、優れた過渡応答を備え、小型実装面積で最大9Aの出力電流を供給します。各相は、2MHzの固定周波数で動作し、小型の磁気部品が使用可能です。マキシム・インテグレーテッド独自のRotational Phase Spreading (回転位相拡散)アルゴリズムが低出力電流での効率を最適化します。ソフトウェア選択によって、強制PWMモードによる固定周波数動作か、軽負荷時の効率を向上するスキップモードによる可変周波数動作が使用可能です。トリプルインダクタアーキテクチャは、外付け部品のサイズを削減すると同時に、リップル電流のキャンセル機能の利点も提供します。MAX8973Aは、2.6V~4.5Vの入力電圧範囲で動作します。
最大3.4MHzのクロックレートをサポートするI²C 3.0対応のシリアルインタフェースが、出力電圧、出力スルーレート、およびオン/オフ制御など、主要なレギュレータパラメータを制御します。出力電圧は、6.25mVステップで0.60625V~1.4Vに設定することが可能です。デフォルトの出力電圧は、出荷時に設定することが可能です。EN入力で、出力をイネーブル/ディセーブルし、DVS端子でシリアルインタフェースに依存することなく2つの異なる出力電圧を選択します。
完全差動リモート検出が、POL (ポイントオブロード)の高精度DCレギュレーションを確実にします。総出力誤差は、1.2V出力において全ラインおよび温度範囲で0.8%以下です。出力リップルはプロセッサがアイドル状態(軽負荷)時、設定出力電圧の1%以下、中/重負荷時は0.5%以下です。
その他の機能には、突入電流を低減する内部ソフトスタート制御回路、単調性を保証する電圧調整、過電流保護、および過熱保護があります。MAX8973Aは、-40℃~+85℃の拡張温度範囲で動作し、超小型WLPパッケージで提供されます。

アプリケーション

  • スマートフォン
  • タブレット
  • ウルトラブック

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8973AEWI+
  • HTML
  • HTML
MAX8973AEWI+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2018

- 1620C

WAFER FAB

MAX8973AEWI+T

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2018

- 1620C

arrow down

WAFER FAB

MAX8973AEWI+T

最終販売

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

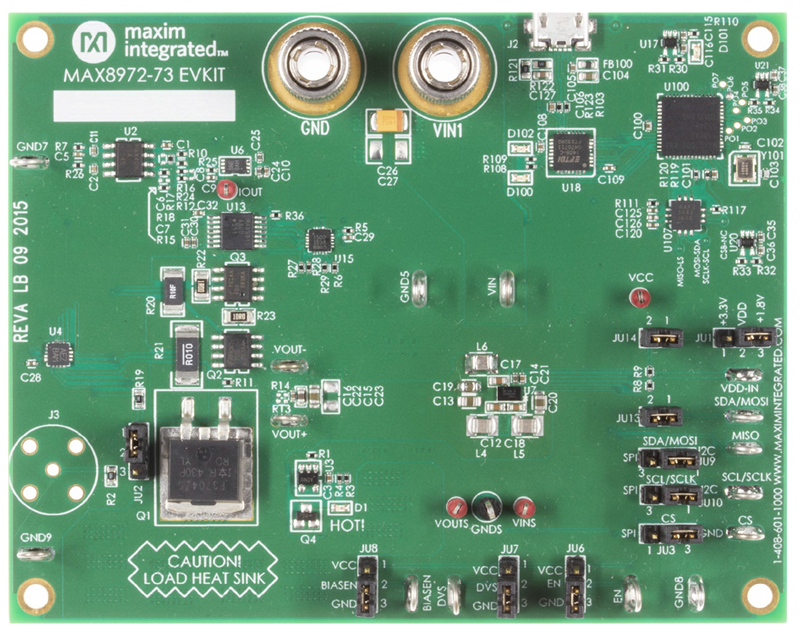

MAX8973AEVKIT

MAX8973Aの評価キット

zoom

MAX8973AEVKIT

MAX8973Aの評価キット

MAX8973Aの評価キット

機能と利点

  • 高精度測定用の検出ポイント
  • イネーブル、DVS、BIASイネーブルのテストポイントおよびジャンパ
  • 出力電圧リモート検出をイネーブルするオプション
  • ボード上の電子負荷によって最大10Aの静的または過渡負荷を評価
  • I2Cインタフェースなしで設定済みの設定で評価可能

製品の詳細

MAX8973Aの評価キット(EVキット)は、MAX8973Aを実証する完全実装および試験済みプリント基板(PCB)です。このEVキットによって、MAX8973Aの各機能を容易に評価することができます。

MAX8973Aは、高効率、3相、DC-DCステップダウンスイッチングレギュレータで、優れた過渡応答を備え、小型実装面積で最大9Aの出力電流を供給します。各相は2MHzの固定周波数で動作するため、小型磁気部品の使用が可能です。マキシム・インテグレーテッド独自のRotational Phase Spreading (回転位相拡散)アルゴリズムは、低出力電流での効率を最適化します。ソフトウェア選択によって、強制PWMモードによる固定周波数動作か、軽負荷時の効率を向上するスキップモードによる可変周波数動作が使用可能です。トリプルインダクタアーキテクチャは、外付け部品のサイズを削減すると同時に、リップル電流のキャンセル機能の利点も提供します。最大3.4MHzのクロックレートをサポートするI2C 3.0対応のシリアルインタフェースが、出力電圧、出力スルーレート、およびオン/オフ制御など、主要なレギュレータパラメータを制御します。EN入力で、出力をイネーブル/ディセーブルし、DVS端子でシリアルインタフェースに依存することなく2つの異なる出力電圧を選択します。MAX8973Aの完全差動リモート検出が、POL (ポイントオブロード)の高精度DCレギュレーションを確実にします。

Windows®ベースのソフトウェアは、MAX8973Aの機能を実行するための使いやすいインタフェースを提供します。このソフトウェアは、グラフィカルユーザーインタフェース(GUI)およびレジスタベースのインタフェースを提供します。

アプリケーション

  • スマートフォン
  • タブレット
  • ウルトラブック
