MAX8649

リモート検出内蔵、2mm x 2mmのWLP、1.8Aステップダウンレギュレータ

すべて表示 showmore-icon

全ライン、負荷、温度範囲で2%以下の電圧精度、高性能アプリケーションプロセッサに最適

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 保証出力電流:1.8A
  • I²C設定可能なVOUT (750mV~1.38V、10mVステップ)
  • 入力動作電源:2.5V~5.5V
  • FETおよび同期整流器内蔵
  • 固定PWMスイッチング周波数:3.25MHz
  • 13MHz/19.2MHz/26MHzシステムクロックに同期可能
  • 小型1.0µHインダクタ
  • 初期精度:0.5% (1.25V出力の場合)
  • 出力精度:2% (全負荷、ライン、および温度範囲)
  • 省電力モードによって軽負荷時の効率が向上
  • 過電圧および過電流保護
  • サーマルシャットダウン保護
  • 400kHz I²Cインタフェース
  • シャットダウン電流:1µA以下
  • 2.2mm x 2.2mmの16ピンWLPパッケージ

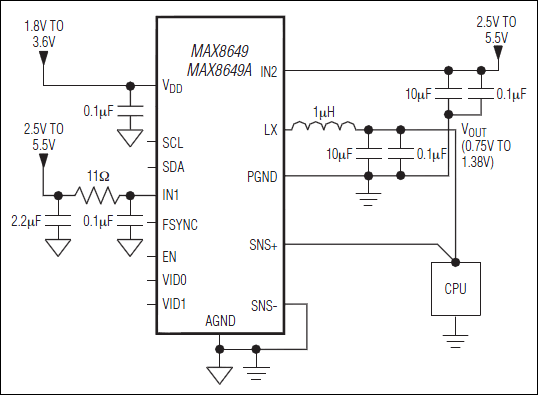

製品概要
show more Icon

高効率DC-DCステップダウンスイッチングレギュレータのMAX8649は、最大1.8Aの出力電流を供給します。このデバイスは、2.5V~5.5Vの入力電圧範囲で動作するため、次世代バッテリ技術の将来を保証しています。出力電圧は、0.75V~1.38Vの範囲でI²C設定可能です。リモート検出が、負荷時の高精度DCレギュレーションを確保しています。総出力誤差は、全負荷、ライン、および温度範囲で2%以下となります。

MAX8649は、3.25MHzの固定周波数で動作します。この高い動作周波数によって、外付け部品のサイズが最小化されています。MAX8649は、DC-DCステップダウンコンバータのEMIを最小限に抑えるための複数の機能を備えています。コンバータのスイッチング周波数はアプリケーションのマスタークロックに同期可能です。外部クロックに同期させる場合、MAX8649は、外部クロックの周波数を測定して、スイッチング周波数を外部クロック周波数に切り替える前に、クロックが安定状態にあることを確保します。

内蔵DACは、10mVステップで出力電圧の調整が可能です。出力電圧はI²Cインタフェースから直接設定可能であり、内部レジスタセットをプリロードし、2つのVIDロジック信号を使用して適切なレジスタを選択することによって設定することもできます。その他の機能には、突入電流を低減する内部ソフトスタート制御回路、出力過電圧、過電流、および温度過昇保護があります。

アプリケーション

  • 携帯電話およびスマートフォン
  • PDAおよびMP3プレーヤー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8649EVKIT

MAX8649の評価キット

zoom

MAX8649EVKIT

MAX8649の評価キット

MAX8649の評価キット

機能と利点

  • 保証出力電流:1.8A
  • I²CプログラマブルVOUT (750mV~1.38V、10mVステップ)
  • 入力動作電源:2.5V~5.5V
  • FETおよび同期整形器内蔵
  • 固定PWMスイッチング周波数:3.25MHz
  • 13MHz/19.2MHz/26MHzシステムクロックに同期可能
  • 小型1µHインダクタ
  • 初期精度:0.5% (1.25V出力の場合)
  • 出力精度:2.0% (全負荷、ライン、および温度範囲)
  • 省電力モードによって軽負荷時の効率が向上
  • 過電圧および過電流保護
  • サーマルシャットダウン保護
  • USB-I²Cインタフェース内蔵

製品の詳細

MAX8649の評価キット(EVキット)は、1.8AステップダウンレギュレータのMAX8649を評価する完全実装および試験済み回路です。このEVキットは、2.5V~5.5Vの電源電圧で動作し、最大1.8Aにおいて0.75V~1.38Vに設定可能な電圧を出力します。内蔵のUSB-I²CインタフェースとEVキットソフトウェアによって、出力電圧、動作モード、およびこのICのその他の機能が制御されます。

アプリケーション

  • 携帯電話およびスマートフォン
  • PDAおよびMP3プレーヤー
