MAX8648

6つの白色/RGB LED用、超高効率チャージポンプ、3mm x 3mmのTQFNパッケージ

すべて表示 showmore-icon

業界初の負チャージポンプを使って、6つの白色/RGB LEDを個別に駆動、業界最高効率を実現

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 6個の適応型電流レギュレータ
  • LEDごとに独立した電圧電源
  • 個別のLED輝度制御(MAX8647)
  • 調光範囲:24mA~0.1mA
    • I²Cインタフェース(MAX8647)
    • シリアルパルス調光ロジック(MAX8648)
  • ±2%の精度、±0.4%のマッチング(typ)
  • 低自己消費電流:70µA
  • 低シャットダウン電流:1µA
  • 突入電流制限
  • TAディレーティング機能によってLEDを保護
  • 3mm x 3mmの16ピンTQFNパッケージ
製品概要
show more Icon

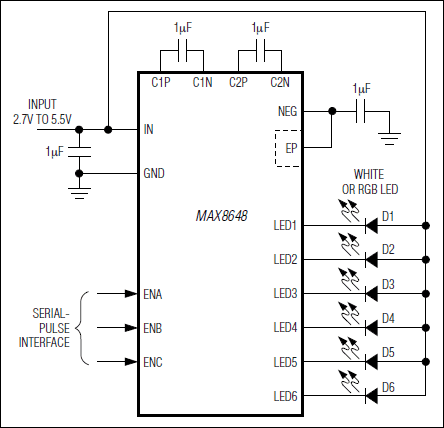

MAX8647/MAX8648は、ディスプレイ用バックライトやファンライトアプリケーション用に安定化された定電流で最大6個の白色LEDまたは2組のRGB LEDを駆動します。反転チャージポンプと超低ドロップアウト適応型電流レギュレータを使用して、これらのICは、1セルLi+ (リチウムイオン)バッテリの全電圧範囲で大きなLED順方向電圧ミスマッチの場合でも超高効率を実現します。1MHzの固定周波数スイッチングによって、外付け部品の小型化が可能です。EMIと入力リップルを低減するように、レギュレーション方式が最適化されます。MAX8647/MAX8648は、熱シャットダウン、オープン回路/短絡保護を備えています。

MAX8647はI²Cシリアルポートを備え、またMAX8648は3線式シリアルパルスロジックインタフェースを備えています。両デバイスとも、メインバックライトとサブバックライトごとに独立したオン/オフと調光をサポートしています。調光範囲は、32ステップで24mAから0.1mAおよびオフまで擬似対数です。両デバイスとも温度ディレーティング機能を備え、高輝度の24mAフルスケール出力電流設定を安全に実現しながら、+60℃を超える高周囲温度で電流を自動的に低減し、LEDを保護します。

MAX8647/MAX8648は、3mm x 3mmの16ピンTQFNパッケージ(最大高0.8mm)で提供されます。

アプリケーション

  • カメラフラッシュまたはRGBインジケータ
  • 携帯電話およびスマートフォン
  • PDA、デジタルカメラ、およびカムコーダ
  • 白色LEDバックライト、シングルまたはデュアルディスプレイ
  • 広範囲RGB LEDディスプレイバックライト

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8648ETE+
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 13, 2013

- 1355

MECHANICAL DATASHEET

MAX8648ETE+

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 13, 2013

- 1355

arrow down

MECHANICAL DATASHEET

MAX8648ETE+

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8648EVKIT

MAX8648 Evaluation Kit

zoom

MAX8648EVKIT

MAX8648 Evaluation Kit

MAX8648 Evaluation Kit

機能と利点

  • MAX8648 EV Kit Powers Up to Six WLEDs or One RGB LED Module
  • Adaptive Current Regulators
  • 24mA to 0.1mA Dimming Range
    • Serial-Pulse Dimming Logic (MAX8648)
    • I²C Interface (MAX8647)
  • 2% (Max) Accuracy ±0.4% (Typ) Current Matching
  • Low 70µA Quiescent Current
  • Low 1µA Shutdown Current
  • Thermal TA Derating Function
  • 2.7V to 5.5V Supply Voltage Range
  • 16-Pin, 3mm x 3mm Thin QFN IC Package
  • Fully Assembled and Tested

製品の詳細

The MAX8648 evaluation kit (EV kit) is a fully assembled and tested printed-circuit board (PCB) for evaluating the ultra-efficient charge pump for six white/RGB LEDs in a 3mm x 3mm thin QFN IC package. This MAX8648 EV kit drives six white LEDs (WLEDs) or one RGB LED module. The EV kit includes three pulse generators that are used for testing the single-wire, serial-pulse dimming of the MAX8648 IC.

The MAX8648 EV kit can also evaluate the MAX8647 when using the Maxim CMAXQUSB+ command module. To evaluate the MAX8647, order the MAX8648 EV kit, the CMAXQUSB+ command module, and a free sample of the MAX8647ETE+. The CMAXQUSB+ command module is required for SMBus™ control of the MAX8647. The MAX8647 evaluation software can be downloaded from the Maxim website at www.maximintegrated.com/evkitsoftware.

Applications

  • Camera Flash or RGB Indicators
  • Cellular Phones and Smartphones
  • PDAs, Digital Cameras, and Camcorders
  • White LED Backlighting, Single or Dual Display
  • Wide-Gamut RGB LED Display Backlighting
