MAX1576

製造中

バックライトおよびカメラフラッシュ用480mA白色LED 1倍/1.5倍/2倍圧チャージポンプ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最高8つのLEDを駆動
    最大駆動電流：30mA/LED (バックライト用)
    最大駆動電流：400mA (フラッシュ用合計)
  • リチウムイオンバッテリの放電終期までの平均効率(PLED/PBATT)：85%
  • LED電流マッチング：0.7%
  • 1倍/1.5倍/2倍圧モード自動切り替え
  • 柔軟な輝度制御
    単線シリアルパルスインタフェース：5%～100%
    2ビットの(3レベル)対数ロジック
  • 低入力リップルと低EMI
  • 低シャットダウン電流：0.1µA
  • 電源電圧範囲：2.7V～5.5V
  • ソフトスタートによる突入電流の制限
  • 出力過電圧保護
  • サーマルシャットダウン保護
  • 24ピンTQFNパッケージ(4mm x 4mm)

    • チャージポンプのMAX1576は、均一な輝度が得られるように調整された定電流で最大8つの白色LEDを駆動します。メインディスプレイのLED (LED1～LED4)は、バックライト用として１LED当り最大30mAまで駆動することができます。フラッシュ用のLED (LED5～LED8)は、個別に制御され、１LED当り最大100mA (合計400mA)まで駆動することができます。1倍/1.5倍/2倍圧モードのチャージポンプと超低ドロップアウト電流レギュレータによって、1セルのリチウムバッテリの全電圧範囲で高い効率を実現します。1MHzの固定周波数スイッチングによって小型の外付け部品が使用可能となり、またレギュレーション方式を最適化することで、低EMIと低入力リップルを実現します。

    MAX1576は、2つの外付け抵抗を使用して、メイン用とフラッシュ用LEDの最大駆動電流(100%)を設定します。4つの制御ピンは、シリアル制御または2ビットロジックで各LEDの調光を制御します。ENM1/ENM2信号入力は、メイン用LEDを最大駆動電流の10%、30%、または100%に設定します。ENF1/ENF2信号入力は、フラッシュ用LEDを最大駆動電流の20%、40%、または100%に設定します。さらに、メインおよびフラッシュそれぞれの制御ピンのペアの両方の信号を１つの信号に接続することで、単線シリアルパルス調光を制御します。

    MAX1576は、4mm x 4mmの24ピンTQFNパッケージ(高さ0.8mm、max)で提供されます。

    アプリケーション

    • カメラ付き携帯電話
    • 携帯電話/スマートフォン
    • LCDバックライト
    • LEDカメラフラッシュ
    • PDA、デジタルカメラ、およびカムコーダ
    MAX1576
    バックライトおよびカメラフラッシュ用480mA白色LED 1倍/1.5倍/2倍圧チャージポンプ

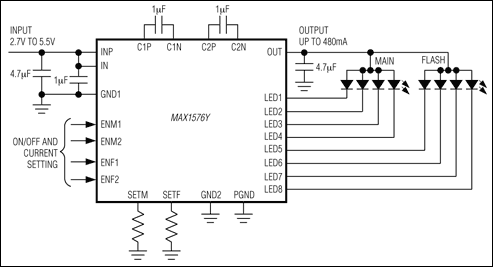

    MAX1576：標準アプリケーション回路
