製品概要

機能と利点

  • 省スペースSC70およびTDFN (2mm x 2mm)パッケージ
  • 出力ノイズ(100Hz~100kHz帯域幅):11µVRMS (MAX8510)
  • PSRR (1kHz):78dB (MAX8510)
  • 120mA負荷時で120mVのドロップアウト
  • あらゆる負荷に対して1µFセラミックコンデンサで安定
  • 保証出力:120mA
  • 入出力コンデンサのみ必要(MAX8511)
  • 出力電圧:1.5V、1.8V、2.5V、2.6V、2.7V、2.8V、2.85V、3V、3.3V、4.5V (MAX8510/MAX8511)、および可変出力(MAX8512)
  • 低グランド電流:40µA
  • 優れたロード/ライントランジェント
  • 過電流/サーマル保護

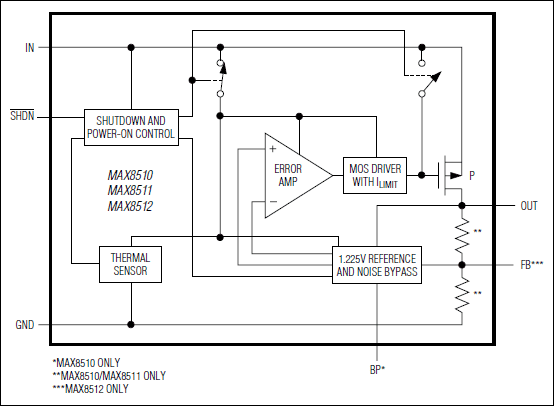

製品概要

MAX8510/MAX8511/MAX8512は超低ノイズ、低ドロップアウト(LDO)リニアレギュレータで、最大120mAの連続出力電流を供給するように設計されています。これらのレギュレータは、120mAの負荷電流で120mVの低ドロップアウトで動作します。MAX8510は先進アーキテクチャにより、100kHzで11µVRMSの超低出力電圧ノイズと54dBのPSRRを実現しています。

MAX8511にはバイパスコンデンサが不要で、プリント基板面積が最小限に抑えられます。MAX8512の出力電圧は、外付け分圧器で設定することができます。

MAX8510/MAX8511は、1.5V~4.5Vの範囲で様々な電圧にプリセットされます。MAX8510/MAX8511/MAX8512はPチャネルMOSFETシリーズパストランジスタを内蔵した設計で、超低グランド電流(40µA)を維持します。

これらのレギュレータは、低価格、低コストセラミックコンデンサで動作するように設計され、最適化されています。MAX8510はわずか1µF (typ)の出力キャパシタンスで、あらゆる負荷に対して安定しています。ディセーブルされると、電流消費は1µA以下まで低減します。

パッケージオプションは、5ピンSC70および小型TDFN (2mm x 2mm x 0.8mm)パッケージです。

アプリケーション

  • 基地局
  • Bluetooth®ポータブル無線およびアクセサリ
  • 携帯およびコードレス電話
  • デジタルカメラ
  • PDAおよびパームトップコンピュータ
  • パーソナルステレオ
  • ポータブルおよびバッテリ駆動機器
  • 無線LAN
