MAX8883

製造中

デュアル、低ノイズ、低ドロップアウト、160mAリニアレギュレータ、SOT23パッケージ

デュアル、低ノイズ、低ドロップアウト160mAリニアレギュレータ、SOT23パッケージ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超小型SOT23に2つのLDOを内蔵
  • 出力電流：160mA (max) (各LDO)
  • 出力ノイズ：40µVRMS (MAX8882)
  • 低ドロップアウト電圧：80mA負荷で72mV
  • 低動作消費電流：165µA
  • PSRR：62dB (100kHzまで56dB以上)
  • 独立した低電力シャットダウン制御(MAX8883)
  • サーマル過負荷および短絡保護
  • 出力電流リミット

MAX8882/MAX8883は、+2.5V～+6.5Vの入力電源で動作し、160mVまでの連続電流を供給する、デュアル低ドロップアウトのリニアレギュレータです。いずれのバージョンも低出力ノイズ、および80mAで僅か72mVの低ドロップアウトを特長としています。また、内部PチャネルMOSFETパストランジスタにより、負荷電流およびドロップアウト電圧に関係なく165µAの低消費電流(LDOは両方ともオン)を維持します。更に、短絡保護およびサーマルシャットダウン保護機能も備えています。MAX8882は、1つのシャットダウン入力を備えており、ノイズ性能を改善する外部リファレンスバイパスピンを提供しています。MAX8883は、2つの独立してロジック制御されるシャットダウン入力を備えています。MAX8882/MAX8883は、いずれも超小型6ピンSOT23パッケージで提供されています。

アプリケーション

  • µP/DSPコア/IO電源
  • セルラおよびPCS携帯電話
  • デジタルスチルカメラ
  • ハンドヘルド機器(PDA、パームトップ)
  • ノートブックコンピュータ
  • PDAおよびパームトップコンピュータ
MAX8883
デュアル、低ノイズ、低ドロップアウト、160mAリニアレギュレータ、SOT23パッケージ

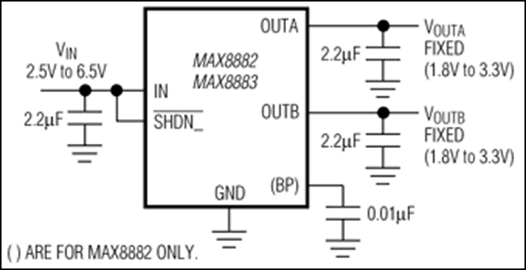

MAX8882、MAX8883：標準動作回路
