MAX77972
AccuCharge + ModelGauge 1セル残量ゲージと3A充電器（USB Type-C検出機能搭載）
すべて表示
USB-C充電器を搭載した業界最高精度の残量ゲージ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- スタンドアロンAccuCharge™降圧充電器
- 入力動作電圧：13.7V、保護電圧：最大16V
- I2Cまたは抵抗で設定可能な急速充電電流：100mA～3150mA
- I2Cまたは抵抗で設定可能な充電終止電圧：3.4V～4.66V
- I2CプログラマブルJEITAゾーン – 9つの自動温度充電制御領域
- 事前評価およびステップチャージングのオプション
- 残量ゲージによる充電終了
- ピーク放電電流：6A
- OTG／リバース・ブースト：最大5.1V、1.5A
- 適応入力電流制限（AICL）
- ModelGauge™ m5 EZアルゴリズム
- 充電レベル（%）、容量、寿命
- サイクル+™
- キャリブレーションなしでの高精度計測
- 電流、電圧、時間、サイクル
- ダイ温度とサーミスタ
- USB検出機能内蔵
- USB Type-CのCC検出
- レガシーSDP、DCP、CDP用のBC1.2検出
- 入力電流制限値の自動設定
- 特殊化学セルのOCVキープアウト領域
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

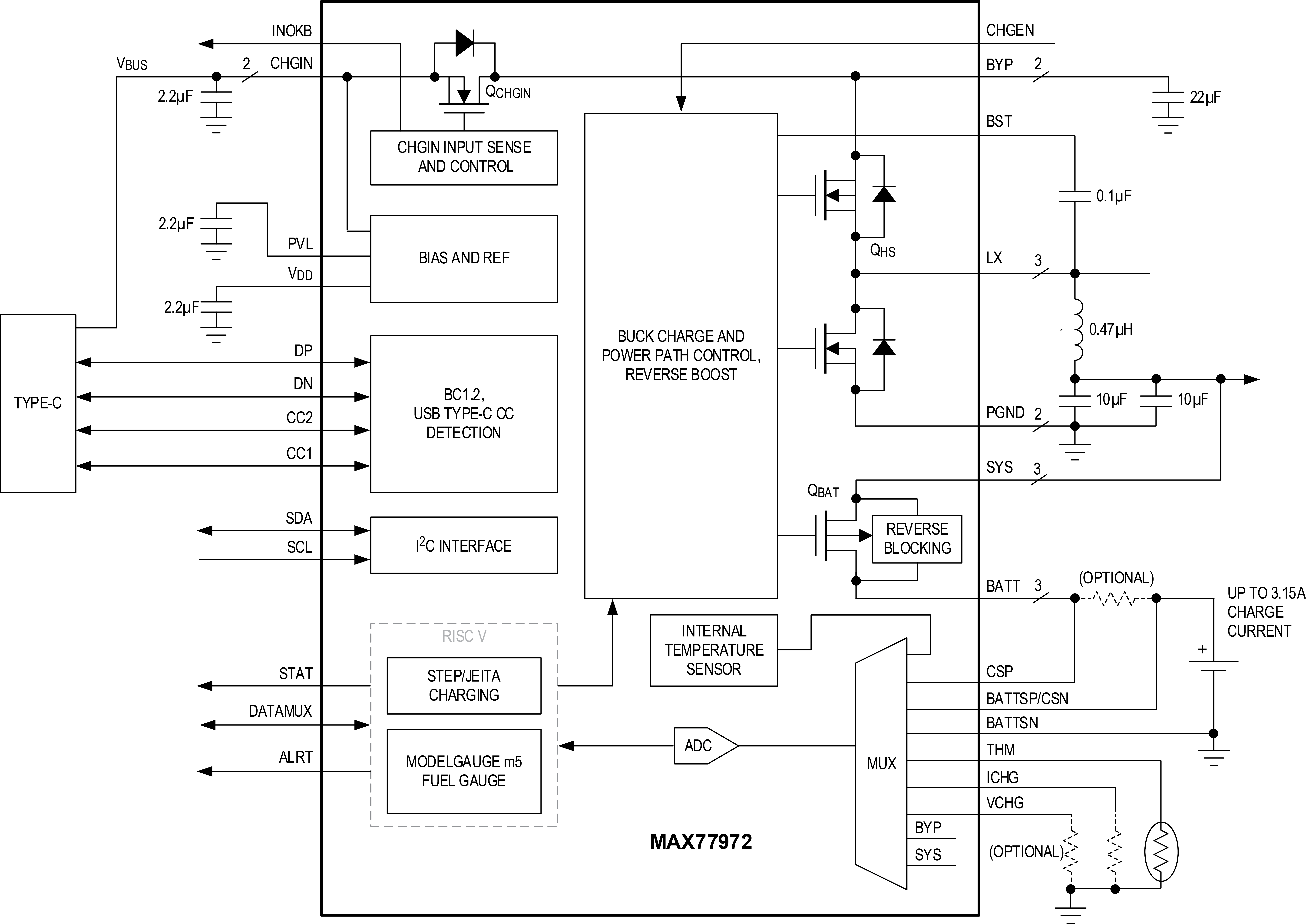

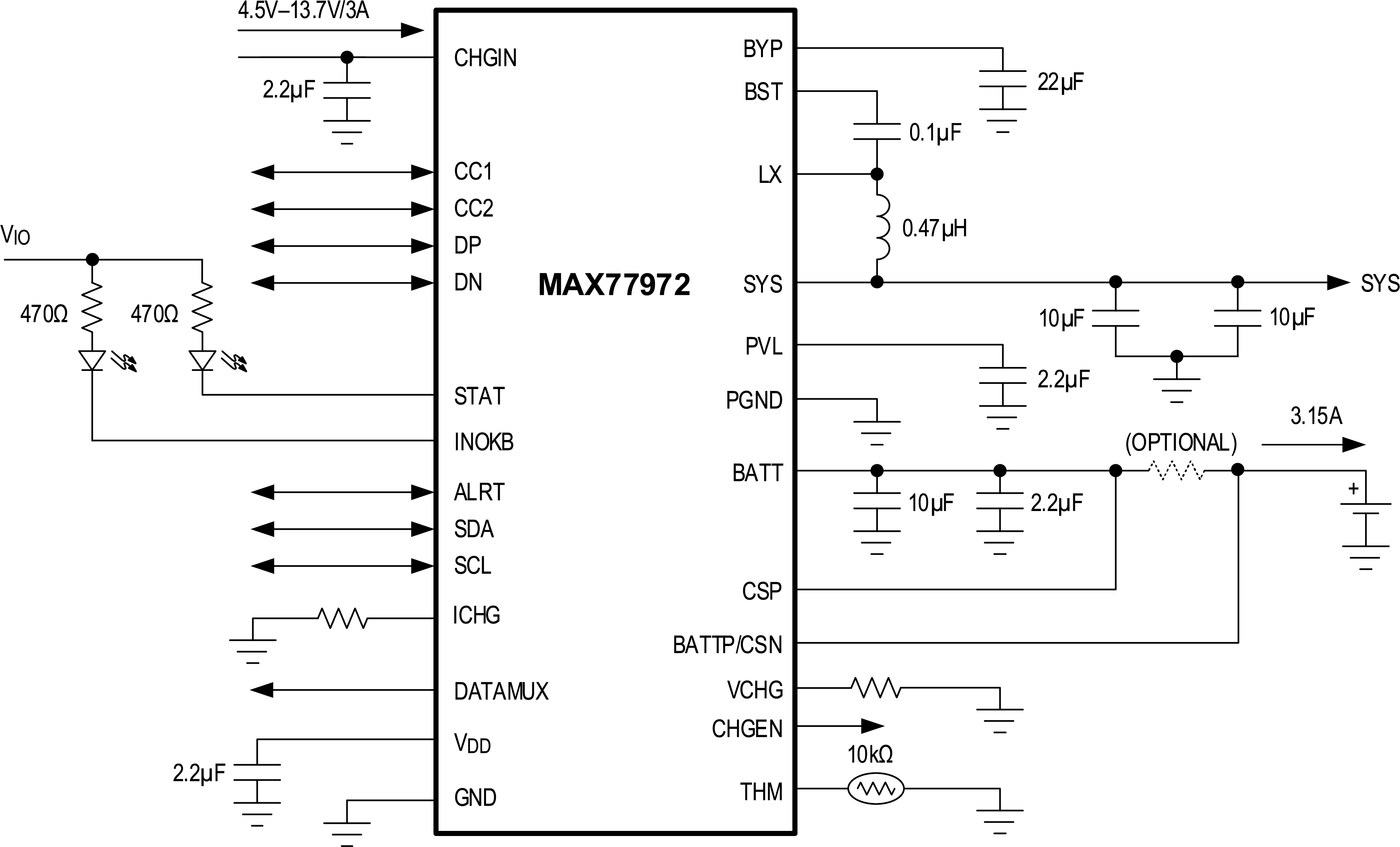

MAX77972は、燃料ゲージ、ユニバーサル・シリアル・バス（USB）Type-C、BC1.2検出機能を内蔵した自律型統合FET充電器です。MAX77972は、4.5V～13.7Vの入力と最大3.15Aの充電電流をサポートします。充電電流と電圧は、I2Cおよびピンの抵抗で設定可能です。このICはUSB On-The-Go（OTG）リバース・ブーストをサポートし、限られたアダプタとバッテリ電源の使用に最適なSmart Power Selector™（SPS）を搭載しています。
燃料ゲージはModelGauge™ m5アルゴリズムを使用しており、クーロン・カウンターの短期的な精度と直線性と、電圧ベースの燃料ゲージの長期的な安定性を組み合わせることで、業界をリードする精度を実現します。ModelGauge m5は、セルの経年劣化、温度、放電率を自動的に補正し、幅広い動作条件にわたって正確な充電状態（SOC）を提供します。
充電は残量計と連動し、ステップ充電に加え、9温度域JEITA充電制御を実現します。その他の保護機能には、接合部熱制御、過電圧／低電圧保護、短絡保護などがあります。
MAX77972のUSB Type-C構成チャンネル（CC）検出ピンにより、USB Type-C電源の自動検出と入力電流制限構成が可能になります。様々なレガシーUSBタイプと独自のアダプタをサポートするために、ICにはD+ピンとD-ピンを使用したBC1.2検出も統合されています。ICは、ソフトウェア制御なしでUSBプラグが挿入されるとすぐに、CCピンとBC1.2検出を自動的に実行します。

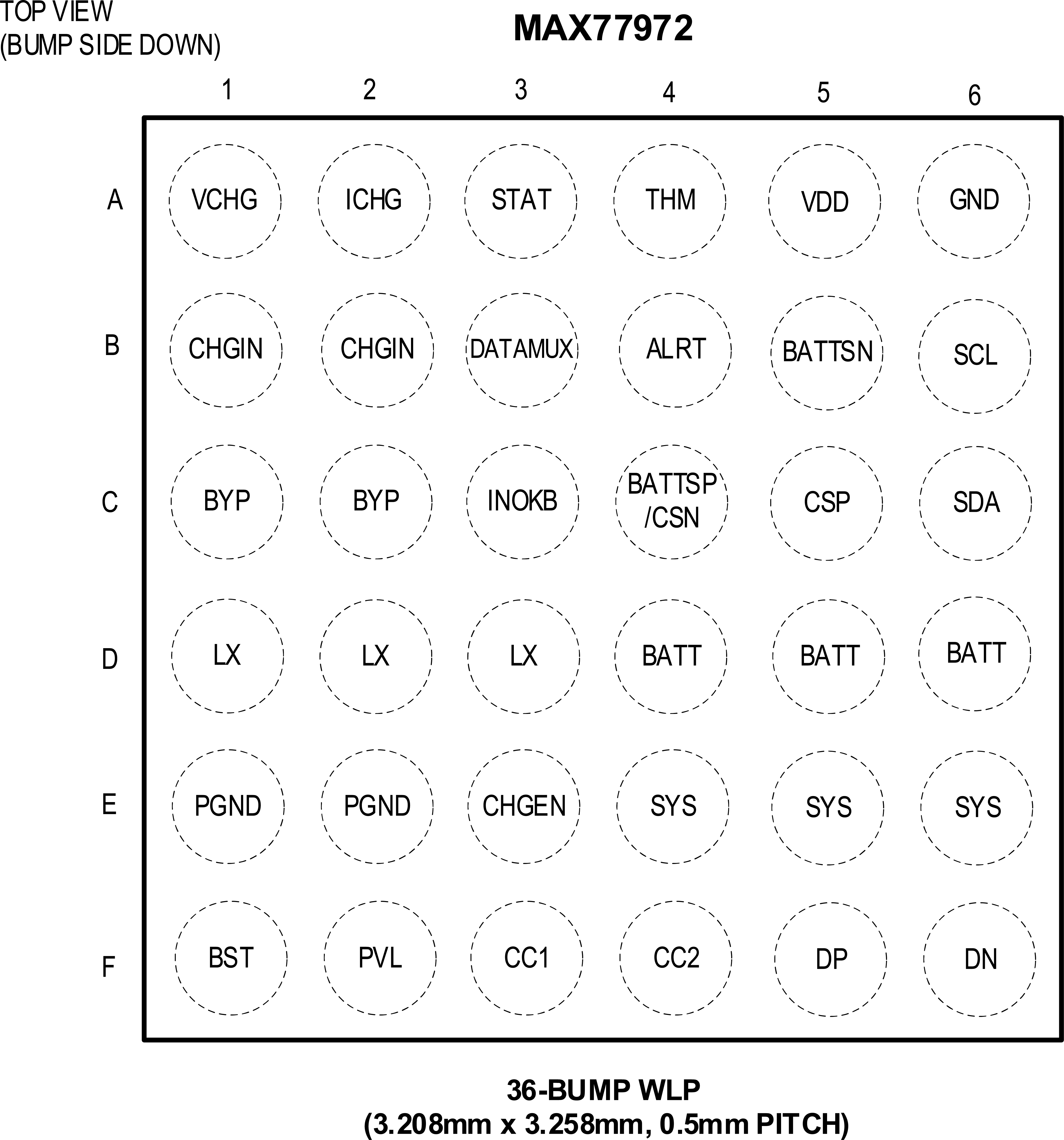

このICは、鉛フリーの3.208mm x 3.258mm、36バンプ、0.5mmピッチのウェハ・レベル・パッケージ（WLP）で提供されます。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX77972
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
データシート
1
ユーザ・ガイド
2
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX77972EWX+ |
36-WLCSP-N/A
|
|
|
| MAX77972EWX+T |
36-WLCSP-N/A
|
|
- MAX77972EWX+
- ピン／パッケージ図
-
36-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX77972EWX+T
- ピン／パッケージ図
-
36-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
製造中 |
デュアル入力、電力経路、3Aスイッチモードチャージャ、残量ゲージ内蔵 |
評価用キット 1
MAX77972EVキット
MAX77972の評価用キット
機能と利点
- スタンドアロンAccuCharge™降圧充電器
- 入力動作電圧：13.7V、保護電圧：最大16V
- I2Cまたは抵抗で設定可能な急速充電電流：100mA～3150mA
- I2Cまたは抵抗で設定可能な充電終止電圧：3.45V～4.5V
- ModelGauge m5 EZアルゴリズム
- 充電レベル（%）、容量、エンプティ／フルまでの時間、寿命
- Cycle+™経年予測
- 評価用の完全な保護機能を基板に搭載
- キャリブレーションなしでの高精度計測
- MAXUSBインターフェース内蔵のオンボードI2C通信インターフェース
- USB検出機能内蔵
- Windows 7以降互換のソフトウェア
- 実証済みPCBレイアウト
- 完全実装済みおよび試験済み
製品の詳細

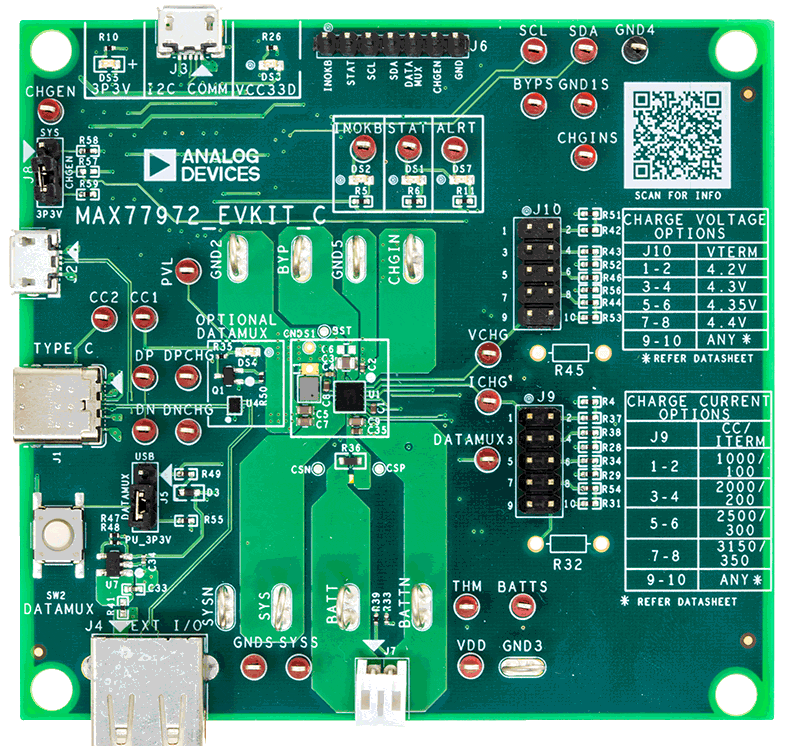

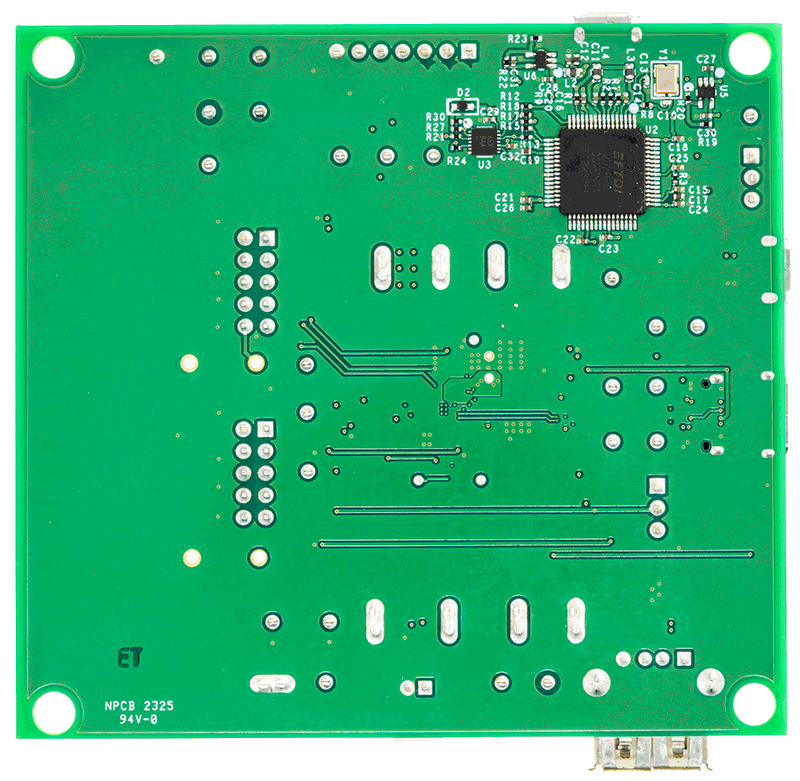

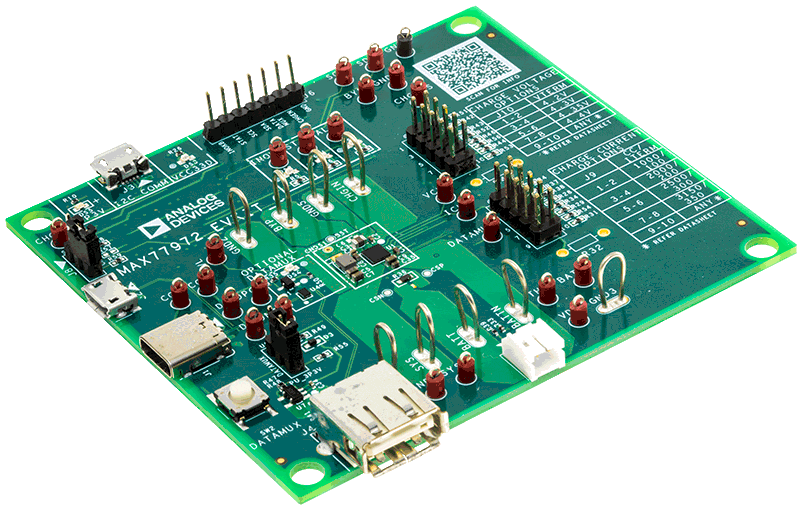

MAX77972評価用キット（EVキット）は、完全実装済みおよび試験済みの表面実装プリント回路基板（PCB）であり、内蔵燃料ゲージ、ユニバーサル・シリアル・バス（USB）Type-C、およびBC1.2検出機能を備えた自律型統合FET充電器を評価します。
このEVキットには、I2CインターフェースとUSB micro-Bケーブルが統合されたIC評価用ボードが含まれています。本EVキットでは、Windows®ベースのグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアを使用できます。このソフトウェアは、https://www.analog.com/products/MAX77972製品ページの「設計リソース」タブでダウンロードできます。このEVキットのGUIソフトウェアを使用するには、Windows 7以降のWindowsオペレーティング・システムが必要です。
