製品概要
機能と利点
- ASK/OOK変調
- イネーブルターンオン時間：250µs以下
- PLL、VCO、ミキサ、IF、ベースバンドを内蔵
- 低IF：公称200kHz
- DC電流：5.5mA
- スタンバイ電流：1µA
- 3.3V/5V動作
- エクスポーズドパッドを備えた、小型20ピンTQFNパッケージ
- AEC-Q100認定
製品概要

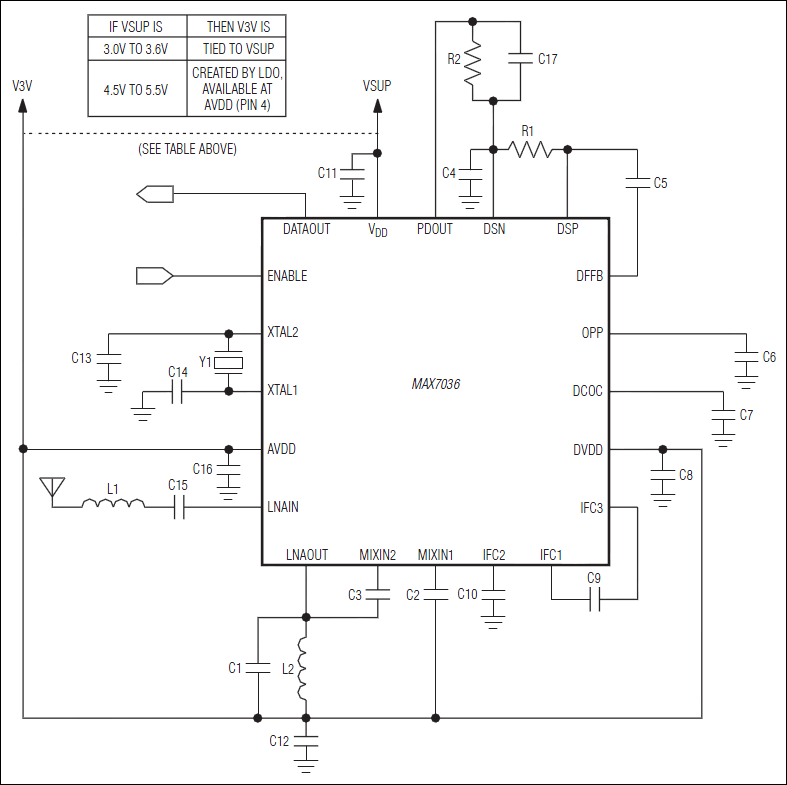

低コストレシーバのMAX7036は、300MHz～450MHzの周波数範囲の振幅偏移変調(ASK)およびオンオフ変調(OOK)データを受信するように設計されています。このレシーバは、-109dBm～0dBmのRF入力信号範囲を備えています。
MAX7036は、必要となる外付け部品はわずかで、低電流スリープモードに移行させるパワーダウン端子を備えているため、コストおよび電力重視のアプリケーションに最適です。ローノイズアンプ(LNA)、フェーズロックループ(PLL)、ミキサ、IFフィルタ、受信信号強度インジケータ(RSSI)、およびベースバンドのすべてのセクションがチップに内蔵されています。MAX7036は、超低中間周波数(VLIF)アーキテクチャを使用しています。MAX7036は、IFフィルタを内蔵しているため、外部セラミックフィルタが不要で、部品コストが抑えられます。また、このデバイスは、自動利得制御(AGC)も内蔵しており、入力信号電力が大きい場合はLNA利得を30dB低減します。MAX7036は、5Vまたは3.3Vのいずれかの電源で動作し、5.5mA (typ)の電流を供給します。
MAX7036は、エクスポーズドパッド備え、20ピンTQFNパッケージで提供され、AEC-Q100レベル2 (-40℃～+105℃)の温度範囲での動作が保証されています。
アプリケーション
- ガレージ開閉器
- ホームオートメーション
- 低コストRKE
- 遠隔制御
- セキュリティシステム
- センサネットワーク
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
