MAX6817

±15kV ESD保護、シングル/デュアル/オクタル(8回路)、CMOSスイッチデバウンサ

すべて表示 showmore-icon

業界初、±15kV ESD保護および±25Vフォルト耐性を備えたSOTスイッチデバウンサ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.42
特長
  • スイッチデバウンサの集積化によってメカニカルスイッチとのシステムインタフェースを簡素化
    • 単一電源動作:+2.7V~+5.5V
    • 外付け部品不要
    • シングル(MAX6816)、デュアル(MAX6817)、およびオクタル(MAX6818)バージョンを提供
    • 消費電流:6µA
  • 内蔵保護回路によってシステムの信頼性を向上
    • 入力は最大±25Vで電源を上回ることが可能
    • 入力端子のESD保護
      • ±15kVヒューマンボディモデル
      • ±8kV IEC 1000-4-2接触放電
      • ±15kV IEC 1000-4-2エアギャップ放電
  • ダイレクトデータバスインタフェースを提供するオクタルバージョン(MAX6818)
    • 3ステート出力によってマイクロプロセッサ(µP)と直接インタフェース可能(MAX6818)
    • スイッチのステート変化出力によってポーリングおよび割込みを簡素化(MAX6818)
    • LS573とピンコンパチブル(MAX6818)
製品概要
show more Icon

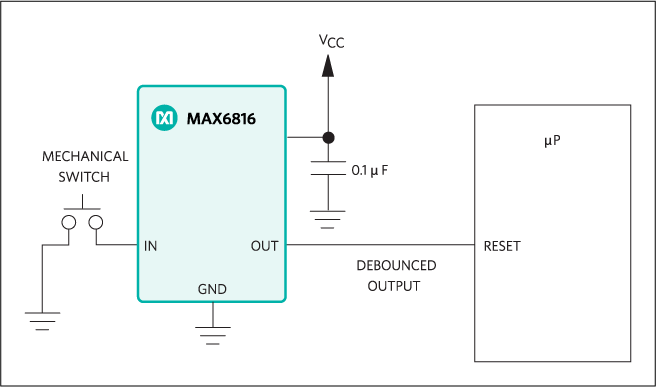

MAX6816/MAX6817/MAX6818はシングル/デュアル/オクタルのスイッチデバウンサで、メカニカル・スイッチをディジタル・システムに用いる場合にメカニカル・スイッチ波形をクリーンにするインタフェースです。メカニカルスイッチから1回または複数回のバウンスがあり、これらデバウンサはあらかじめ設定した短い確認時間後に、クリーンなディジタル出力を発生させます。スイッチオープニングバウンス、およびスイッチクロージングバウンスの両方を除去します。これらスイッチ入力は±25Vのレベルに対応し、厳しい産業環境でも使用できるように、±15kV ESD保護されています。+2.7V~+5.5Vの単一電源で動作し、低電圧ロックアウト回路により、パワーアップ時には正しいステートを出力できます。

MAX6816 (シングル)およびMAX6817 (デュアル)は、SOTパッケージで提供されています。また外付け部品は不要です。電源電流が低いため、ポータブル機器などに最適です。

オクタルスイッチデバウンサのMAX6818は、データバスインタフェース用に設計されています。MAX6818はスイッチを監視し、スイッチのステート変化を出力(アクティブローCH)するため、マイクロプロセッサ(µP)のポーリングや割り込みが簡単に行えます。さらにMAX6818ではイネーブル(アクティブローEN)端子で3ステート出力を制御します。またオクタルラッチLS573とピンコンパチブル(アクティブローCH端子を除く)なため、ディジタルデータバスに容易にインタフェースできます。

アプリケーション

  • µPスイッチインタフェース
  • 産業用機器
  • 膜キーパッド
  • PCベースの機器
  • ポータブル計測機器
