MAX5996C

新規設計に推奨

パワー・テレメトリおよび電力／電流制限機能を備えたIEEE 802.3bt準拠の受電デバイス

パワー・テレメトリおよび電力／電流制限機能を備えた90W絶縁型スイッチ内蔵のPoE PD

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.27

Viewing:

製品情報

高精度のパワー・テレメトリ（特許申請中）
定電力／定電流制限（特許申請中）
LLDP電力／電流レベル指示（特許申請中）
IEEE802.3bt準拠
90W絶縁型スイッチを内蔵
マルチ分類
マルチイベント電力レベル指示
シンプルなACアダプタ・インターフェース
起動時の突入電流制限
通常動作時の電流制限
過熱保護
AutoClass
グリーンMPSを選択可能
インテリジェントMPS（特許US9152161）
5mm × 5mmの16ピンTQFN

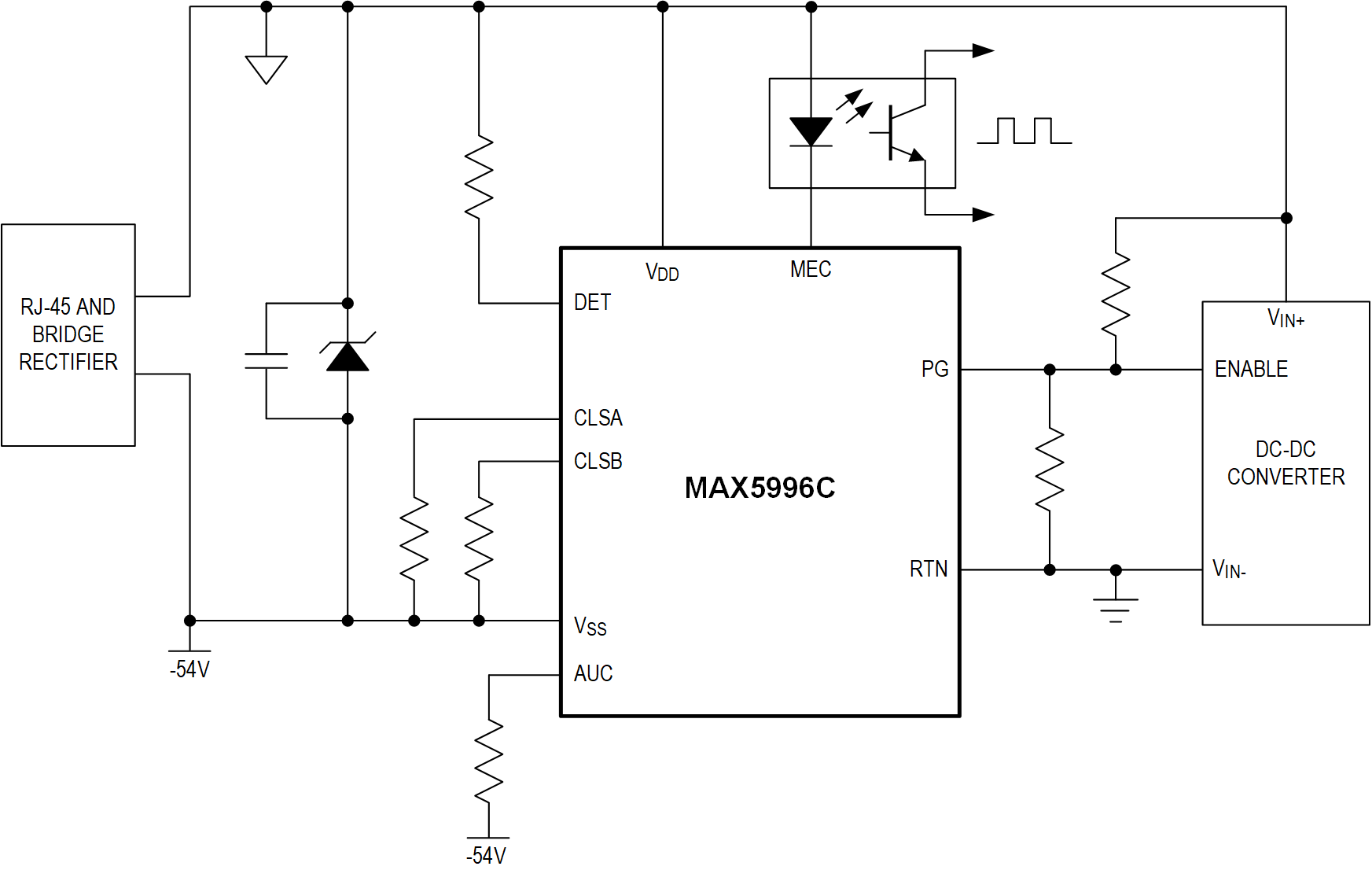

MAX5996A/MAX5996B/MAX5996Cは、検出シグネチャ、分類シグネチャ、起動時の突入電流を制御する内蔵パワースイッチによって、IEEE^® 802.3af/at/bt規格の要求を満たすフル機能の受電デバイス（PD）用インターフェースをPoE（Power-Over-Ethernet）システムに提供します。このデバイスは起動時に電流を135mAに制限しますが、パワーMOSFETが完全にエンハンスされると、より大きい電流制限値に切り替わります。このデバイスは、マルチイベント分類、インテリジェントMPS、Autoclass、およびパワー・オン／オフ時にグリッチのない遷移を保証する広いヒステリシスとデグリッチ時間を持つ入力UVLOなどの機能を備えています。また最大100Vの入力電圧に耐えることができます。

このデバイスは、ACアダプタ電源の存在を検出してPoE電源からACアダプタへスムーズに切り替えることができます。更に、パワーグッド（PG）信号、2ステップ電流制限、フォールドバック制御、過熱保護などの機能も備えています。

インテリジェント電力維持シグネチャ（IMPS）機能は、ポート電流を検出することによってMPS電流を自動的にイネーブルすることができます。Autoclass機能は、PSEによるPDへの電力割り当ての最適化を可能にする高度な機能を備えたアプリケーションをイネーブルするために使用します。

DC/DCコントローラICを使用する場合のMAX5996Cの特長は、ポートの電力／電流消費量がPSEの電力／電流制限値に達したときに定電力／定電流制限機能を使用できることです。マルチイベント指示機能は、7つの異なるシナリオでPSEからPDに割り当てられる電力レベルを示すパターン信号を提供し、高精度のリアルタイム電力テレメトリ・レポートを行います。また、MAX5996CのLLDPピンを使用すれば、システム・マイクロコントローラから電力／電流制限設定を読み出して、分類プロセスからの電力／電流制限値を上書きすることができます。

MAX5996A/MAX5996B/MAX5996Cは、16ピンの5mm x 5mm TQFNパワー・パッケージで提供されます。これらのデバイスの定格値は-40°C～125°Cの温度範囲で規定されています。

アプリケーション

ビルオートメーション
IEEE 802.3bt受電デバイス
照明
スモール・セル、ピコ・セル
VOIP電話、IPセキュリティ・カメラ
ワイヤレス・アクセス・ポイント

製品モデル: 2
1Ku当たりの価格: 最低価格：$3.27

ドキュメント

データシート 1

MAX5996C: IEEE 802.3bt-Compliant, Powered Device with Power Telemetry and Power/Current Limit Data Sheet (Rev.3) 10/25/2021

技術記事 1

PoE DC-DC Controller Reference Designs for PDs (Wiki) 11/11/2025

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX5996CATE+	LFCSP	Material Declaration Reliability Report パッケージ関連資料	Ultra Librarian SamacSys
MAX5996CATE+T	LFCSP	Material Declaration Reliability Report パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

2 10, 2025 - 2455A ASSEMBLY
		pcn_2455a
MAX5996CATE+	製造中
MAX5996CATE+T	製造中
4 24, 2024 - 2416 WAFER FAB
		pcn_2416
MAX5996CATE+	製造中
MAX5996CATE+T	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX5996A/MAX5996B/MAX5996Cの評価用キット

今すぐ購入詳細を表示

機能と利点

IEEE 802.3af/at/bt準拠PDインターフェース回路
マルチイベント分類0～8
入力範囲：-36V～-57V
絶縁型フライバックDC/DCコンバータを用いた51W PD設計の実証
出力：+12V（5.5A時）
起動時突入電流制限：135mA（typ）
MECを介したパワー・テレメトリ
電力／電流制限
LLDP 再分類
通常動作時の電流制限
エンドスパンおよびミッドスパンのイーサネット・システムを評価
タイプ1～4 PSE分類指標
シンプルなACアダプタ・インターフェース
スリープ・モードとウルトラ・スリープ省電力モードを実証
実証済みPCBレイアウト
完全実装および試験済み

製品詳細

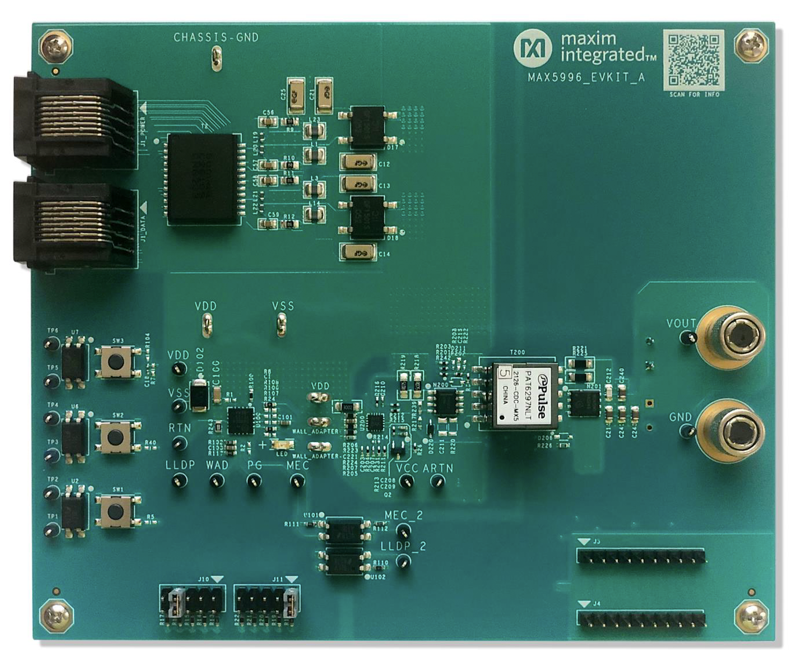

MAX5996A/MAX5996B/MAX5996C 評価キット（EVキット）は、イーサネット・ポートを備え、-57V電源レール・システム向けのネットワーク受電機器（PD）インターフェース・コントローラ回路を搭載した、完全実装および試験済み表面実装基板です。このEVキットは、エクスポーズド・パッドを備えた16ピンTQFNパッケージのMAX5996C IEEE^® 802.3af/at/bt準拠ネットワークPDインターフェース・コントローラを採用しています。このICは、VoIP電話、ワイヤレス・アクセス・ノード、セキュリティ・カメラ、照明、ビル・オートメーションなどのPD用のイーサネット・ネットワーク・ポートからの直流電力を必要とするPower over Ethernet（PoE）アプリケーションに使用されます。

このEVキットは、IEEE 802.3af/at/bt準拠の給電装置（PSE）から電力を受け取ります。このPSEは、非シールドのツイストペア・イーサネット・ネットワーク・ケーブルを介して、EVキットのRJ45マグネティック・ジャックに要求される-36V～-57Vの直流電力を供給します。このEVキットは、エンドスパンまたはミッドスパンのイーサネット・システムから供給される直流電力を分離するための1 × 1ギガビットRJ45マグネティック・ジャックを備えています。

このEVキットはACアダプタからも給電することができます。このEVキットは、ACアダプタの出力を受け入れるためのPCBパッドを提供します。ACアダプタが検出されると、PSE電源よりも常に優先され、ACアダプタがEVキットに電力を供給できるようになります。

このEVキットは、PD検出シグネチャ、PD分類シグネチャ、マルチイベント分類、電力／電流制限、パワー・テレメトリ・レポート、LLDP再分類、インテリジェントMPS、突入電流制御、入力低電圧ロックアウト（UVLO）、DC/DC降圧コンバータなど、このICの全機能を実証します。この降圧コンバータは固定の395kHzスイッチング周波数で動作し、絶縁型アクティブクランプ方式のフォワード構成を採用。出力電圧は+12V DCで、最大5.5Aの電流を供給できます。
