MAX5996CEVKIT

製品概要

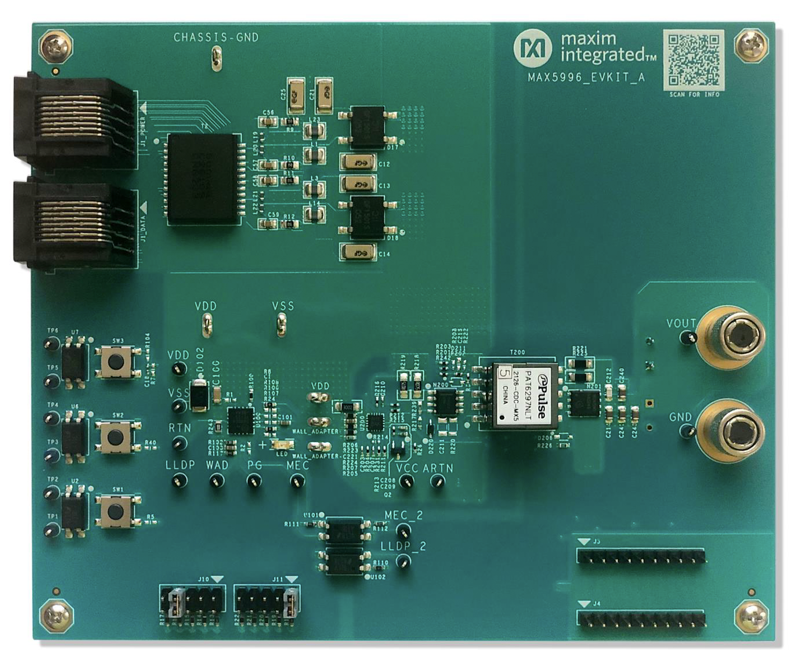

MAX5996A/MAX5996B/MAX5996C 評価キット（EVキット）は、イーサネット・ポートを備え、-57V電源レール・システム向けのネットワーク受電機器（PD）インターフェース・コントローラ回路を搭載した、完全実装および試験済み表面実装基板です。このEVキットは、エクスポーズド・パッドを備えた16ピンTQFNパッケージのMAX5996C IEEE^® 802.3af/at/bt準拠ネットワークPDインターフェース・コントローラを採用しています。このICは、VoIP電話、ワイヤレス・アクセス・ノード、セキュリティ・カメラ、照明、ビル・オートメーションなどのPD用のイーサネット・ネットワーク・ポートからの直流電力を必要とするPower over Ethernet（PoE）アプリケーションに使用されます。

このEVキットは、IEEE 802.3af/at/bt準拠の給電装置（PSE）から電力を受け取ります。このPSEは、非シールドのツイストペア・イーサネット・ネットワーク・ケーブルを介して、EVキットのRJ45マグネティック・ジャックに要求される-36V～-57Vの直流電力を供給します。このEVキットは、エンドスパンまたはミッドスパンのイーサネット・システムから供給される直流電力を分離するための1 × 1ギガビットRJ45マグネティック・ジャックを備えています。

このEVキットはACアダプタからも給電することができます。このEVキットは、ACアダプタの出力を受け入れるためのPCBパッドを提供します。ACアダプタが検出されると、PSE電源よりも常に優先され、ACアダプタがEVキットに電力を供給できるようになります。

このEVキットは、PD検出シグネチャ、PD分類シグネチャ、マルチイベント分類、電力／電流制限、パワー・テレメトリ・レポート、LLDP再分類、インテリジェントMPS、突入電流制御、入力低電圧ロックアウト（UVLO）、DC/DC降圧コンバータなど、このICの全機能を実証します。この降圧コンバータは固定の395kHzスイッチング周波数で動作し、絶縁型アクティブクランプ方式のフォワード構成を採用。出力電圧は+12V DCで、最大5.5Aの電流を供給できます。

アプリケーション

• ビルオートメーション
• IEEE 802.3bt受電機器
• 照明
• スモールセル、ピコセル
• VoIP電話、IPセキュリティカメラ
• ワイヤレスアクセスポイント
