MAX5714

超小型、クワッドチャネル、8/10/12ビット出力バッファ付きDAC、リファレンスおよびSPIインタフェース内蔵

すべて表示 showmore-icon

実装面積3.5mm²ウェハレベルパッケージ(WLP)で提供される、機能豊富な4チャネルDACファミリ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 4つの高精度DACチャネル
    • 調整なしの12ビット精度
    • バッファ電圧出力:±1 LSB INL
    • 全動作状態での単調性を保証
    • DAC単位で独立したモード設定
  • 3つの選択可能な高精度リファレンス内蔵
    • 2.048V、2.500V、または4.096V
  • 出力バッファ内蔵
    • 外部リファレンスによるレール・ツー・レール動作
    • セトリング時間:4.5µs
    • 出力:2kΩ負荷を直接駆動
  • パッケージ:小型14ピンTSSOP (5mm x 4.4mm)または超小型12ピン、ウェハレベルパッケージ(WLP) (1.6mm x 2.2mm)
  • 広い電源範囲:2.7V~5.5V
  • 個別のVDDIO電源入力:1.8V~5.5V
  • アクティブローRDY出力を備えた、50MHz、3線式、SPI/QSPI/MICROWIRE/DSP対応シリアルインタフェース
  • パワーオンリセットによるゼロスケールDAC出力
  • 非同期制御用のアクティブローLDACおよびアクティブローCLR
  • 3つのソフトウェア選択可能なパワーダウン出力インピーダンス
    • 1kΩ、100kΩ、またはハイインピーダンス
製品概要
show more Icon

4チャネル、低電力、8/10/12ビット、電圧出力デジタル-アナログコンバータ(DAC)のMAX5713/MAX5714/MAX5715は、出力バッファを備え、2.048V、2.500V、または4.096Vのいずれかを選択可能なリファレンスを内蔵しています。MAX5713/MAX5714/MAX5715は、3mWの超低消費電力で、2.7V~5.5Vの広い電源電圧範囲を許容し、ほとんどの低電圧アプリケーションに適応しています。高精度の外部リファレンス入力によって、レール・ツー・レール動作が可能で、外部リファレンスに対しては100kΩ (typ)の負荷になります。

MAX5713/MAX5714/MAX5715は、50MHz、3線式SPI/QSPI/MICROWIRE®/DSP対応シリアルインタフェースを備え、デイジーチェーンアプリケーション用のアクティブローRDY出力も内蔵しています。DAC出力は、バッファされ、チャネル当り250µA以下の低消費電流と±0.5mV (typ)の低オフセット誤差を備えています。パワーアップ時、MAX5713/MAX5714/MAX5715は、DAC出力をゼロにリセットし、パワーアップ時にオフ状態が要求されるバルブその他のトランスデューサを駆動するアプリケーションに更なる安全を提供することができます。内部リファレンスは、初期はパワーダウンされ、外部リファレンスの使用が可能です。MAX5713/MAX5714/MAX5715は、ソフトウェアのLOADコマンドまたはハードウェアのロードDACロジック入力(アクティブローLDAC)を使用して、同時出力更新が可能です。

クリアロジック入力(アクティブローCLR)によって、CODEおよびDACレジスタの内容を非同期にクリアすることができ、DAC出力をゼロに設定します。MAX5713/MAX5714/MAX5715は、14ピンTSSOPおよび超小型12ピンのウェハレベルパッケージ(WLP)で提供され、-40℃~+125℃の温度範囲での動作が保証されています。

携帯アプリ

アプリケーション

  • 自動チューニング
  • 通信システム
  • データ収集
  • 利得およびオフセット調整
  • ポータブル計測機器
  • パワーアンプ制御
  • プロセス制御およびサーボループ
  • プログラマブル電圧および電流源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5714AUD+
  • HTML
  • HTML
MAX5714AUD+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

ASSEMBLY

MAX5714AUD+

製造中

MAX5714AUD+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX5714AUD+

製造中

MAX5714AUD+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

MAX5715AEVKIT

MAX5713、MAX5714、MAX5715A、およびMAX5715Bの評価キット

zoom

MAX5715AEVKIT

MAX5713、MAX5714、MAX5715A、およびMAX5715Bの評価キット

MAX5713、MAX5714、MAX5715A、およびMAX5715Bの評価キット

機能と利点

  • 広い入力電源範囲:2.7V~5.5V
  • レール・ツー・レールのバッファ内蔵出力:出力インピーダンス0.3Ω
  • 高精度:±1 LSB INL (max)
  • 高精度10ppm (max)の選択可能な内部リファレンス:2.048V、2.500V、または4.096V
  • デジタルI/O用の独立した電圧:1.8V~5.0V
  • バッファ内蔵出力の4.5µsのセトリング時間を検証
  • レベルシフタ不要
  • 最大5.0Vのユーザー指定外部リファレンスをサポート
  • 12/10/8ビットDACのファミリ全体をサポート
  • Windows XP、Windows Vista、およびWindows 7対応ソフトウェア
  • USB駆動(ケーブル付属)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX5715Aの評価キット(EVキット)は、内蔵リファレンスおよびバッファ内蔵電圧出力を備えた12ビット、4チャネル、低電力DACのMAX5715Aを検証します。このデバイスは、14ピンTSSOPパッケージで提供されます。このEVキットは、DACの出力、電力動作、およびリファレンスを変更するための制御を提供します。
このEVキットは、USB-SPIインタフェース回路を備えています。このEVキットは、デバイスの機能を実行するための簡単なグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応ソフトウェアを備えています。
このEVキットには、12ビットSPIバージョンのMAX5715AAUD+が出荷時に実装されています。ピンコンパチブルのMAX5715BAUD+ (12ビット)、MAX5714AUD+ (10ビット)、およびMAX5713AUD+ (8ビット)デバイスのサンプルについては、お問い合わせください。

アプリケーション

  • 自動チューニング
  • 通信システム
  • データ収集
  • 利得およびオフセット調整
  • ポータブル計測機器
  • パワーアンプ制御
  • プロセス制御およびサーボループ
  • プログラマブル電圧および電流源
reference details image

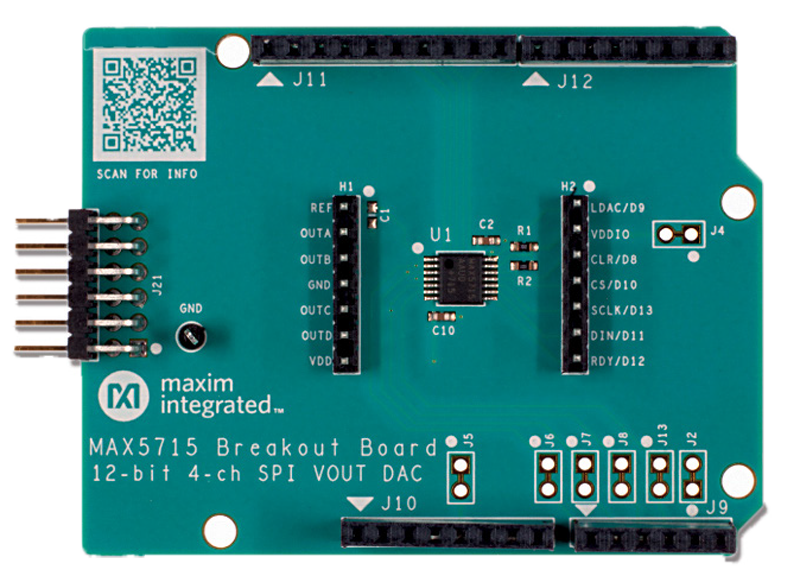

MAX5715BOB

12ビット、4チャネルSPI VOUT DAC MAX5715のブレークアウトボード(BOB)

zoom

MAX5715BOB

12ビット、4チャネルSPI VOUT DAC MAX5715のブレークアウトボード(BOB)

12ビット、4チャネルSPI VOUT DAC MAX5715のブレークアウトボード(BOB)

製品の詳細

デジタル-アナログコンバータ(DAC)は、産業、医療、およびRFシステムなど、多数の電子アプリケーションでアクチュエーションと制御のための高精度の出力電圧を提供します。MAX5715は、高精度、4チャネル、12ビット電圧出力DACです。DACを使用する開発には、アナログシステム、電源、デジタルインタフェース、およびファームウェアの専門知識が必要です。MAX5715BOBによって、開発プロセスを迅速化することができます。

MAX5715BOB (ブレークアウトボード)は、MAX5715 (12ビット、4チャネル、電圧出力DAC)を使用する迅速なプロトタイプ作成および開発を可能にします。MAX5715BOBは、SPI通信用に設定可能な拡張ポートを備えた任意のArduino対応またはmbed.org対応プラットフォームシステムとインタフェースします。さらに、MAX5715BOBは、ボードエッジの2 × 6直角ヘッダ(Digilentinc.com Pmodインタフェース仕様に対応) ボードエッジの2 × 6ヘッダのインタフェースタイプ2A (拡張SPI)のPmod接続を備えたシステムとの組み合わせで動作します。MAX5715BOBには回路図、設計ファイル、およびファームウェアも付属するため、直ちに使用して将来のプロジェクトへと向かうことができます。

アプリケーション

  • 自動チューニング
  • 通信システム
  • データ収集
  • 利得およびオフセット調整
  • ポータブル計測機器
  • パワーアンプ制御
  • プロセス制御およびサーボループ
  • プログラマブル電圧および電流源
